Λεπτομέρειες:
|
| Προϊόν: | 3Οθόνη OLED.12" | Απόφαση: | Ανάλυση σημείων 256x64 |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 4 καλώδια Διασύνδεση SPI |
| Οπτική: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Ενεργός χώρος: | 76.78 ((L) x 19.18 ((W) mm | μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας |
| Greyscale: | 16 Σκηνογραφία γκρι | Ελεγκτής: | SSD1322 |
| θερμοκρασία λειτουργίας: | -30°C έως +85°C (προσαρμόζεται) | Θερμοκρασία αποθήκευσης.: | -40°C σε +90°C |
| Χρώμα γραμματοσειρών: | Λευκό Μπλε Κίτρινο Πράσινο | Πρόσθετη τάση: | 3V |
| Αριθμός πιν: | 7 πινές κεφαλής, 16 πινές προαιρετικά | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εναλλακτική επιλογή,3.12 ιντσών οθόνη OLED,256x64 μονάδες οθόνης OLED |
||
** Κατεβάστε το δελτίο δεδομένων **
SFOM312YZ7-25664WBYG-01 Προδιαγραφή.pdf

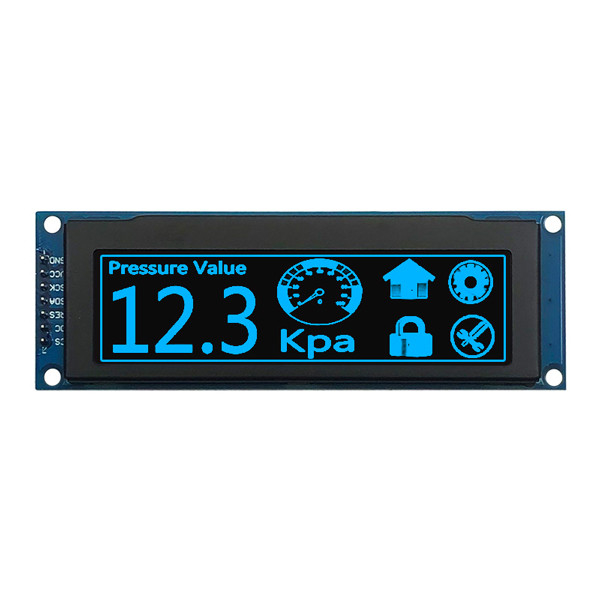

Εικαστική οθόνη OLED 3,12 ιντσών SPI Interface Εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Το μοντέλο SFOM312YZ7-25664WBYG-01 είναι ένα COF Graphic OLED, με διαγώνιο 3,12 ιντσών και ανάλυση 256x64 σημείων.Αυτή η μονάδα OLED είναι ενσωματωμένη με το SSD1322 IC και υποστηρίζει 8-bit 6800/8080 και 3/4 γραμμή SPI διεπαφέςΈχει διαστάσεις περίγραμμα 100.5 × 33.5.0 mm, με μέγεθος ενεργού χώρου 76,78 × 19,18 mm. Υποστηρίζει επίσης 4-bit κλίμακα γκρι, με τάση τροφοδοσίας λογικής 3V. Το ρεύμα της οθόνης στο 50% του πίνακα ελέγχου είναι 150mA @ 3.0V VDD (τυπική τιμή),με φορτίο οδήγησης 1/64.

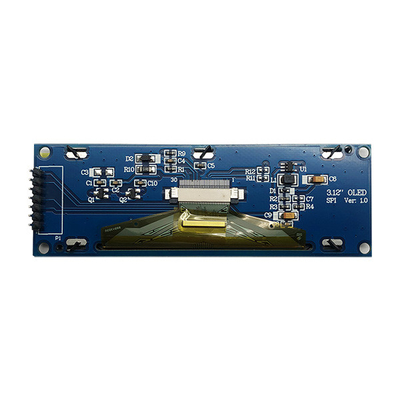

Η ενότητα διαθέτει ενσωματωμένο PCB, επιτρέποντας στους πελάτες να χρησιμοποιούν συρματικές συνδέσεις χωρίς την ανάγκη για πρόσθετη ανάπτυξη PCB για τις εφαρμογές τους.το ενσωματωμένο κύκλωμα VCC στο PCB απλοποιεί τη χρήση του πελάτηΗ πλακέτα PCB, εξοπλισμένη με τέσσερις οπές τοποθέτησης, παρέχει μια εύκολη μέθοδο για τους πελάτες να εξασφαλίσουν τις ενότητες στις εφαρμογές τους.ιατροτεχνολογικά προϊόντα, βιομηχανικός έλεγχος κλπ.
Εικαστική οθόνη OLED 3,12 ιντσών SPI Interface Σχέδιο προϊόντος
Μηχανικές προδιαγραφές
| Άρθρο | Προδιαγραφές | Μονάδα |
| Σχεδιασμός περίγραμμα | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | μμ |
| Περιοχή προβολής | 78.78 ((W) x21.18 ((H) | μμ |
| Ενεργός χώρος | 76.78(W) x19.18(H) | μμ |
| Δισκοειδές | 256 σημεία x 64 σημεία | - Δεν ξέρω. |
| Πιξέλες | 0.30(W) x0.30(H) | μμ |
| Μέγεθος pixel | 0.28(W) x0.28(H) | μμ |
Ορισμός πιν
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
|
1 |
Εθνική Τράπεζα |
Το έδαφος του λογικού κυκλώματος Αυτό είναι ένα γήπεδο και λειτουργεί επίσης ως αναφορά για τα λογικά πινάκια. |
|
2 |
ΚΑΚ |
Ηλεκτρική τροφοδοσία κυκλώματος μονάδας οθόνης Αυτή είναι μια πινακίδα παροχής τάσης. 3-5V |
| 3 | SCK | Η γραμμή του ρολογιού |
|
4 |
ΣΔΑ |
Γραμμή δεδομένων |
|
5 |
ΑΠΕ
|
Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα τραβηχτεί χαμηλά, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα τραβήξτε ψηλά κατά τη διάρκεια της κανονικής λειτουργίας. |
|
6 |
Δ.Σ. |
Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου δεδομένων / εντολών που συνδέεται με το MCU. Όταν η καρφίτσα τραβήχτηκε HIGH, τα δεδομένα στο D[1:0] θα ερμηνευτούν ως δεδομένα. Όταν η καρφίτσα τραβήχτηκε LOW, τα δεδομένα στο D[1:0] θα μεταφερθεί σε μητρώο εντολών. |
|
7 |
ΚΑ |
Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS # είναι τραβήχτηκε LOW (ενεργό LOW) |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα | Σημειώσεις |
| Ηλεκτρική τροφοδοσία | Επενδύσεις | 3.3 | 5 | V |
- |
| Η τάση τροφοδοσίας λογικής | ΔΕΔ | 2.5 | 3.3 | V | 1,2 |
| Τετάρτη | Vcc | 0 | 15 | V | 1,2 |
| Στροφή τροφοδοσίας Vcc | Επικοινωνία |
- |
55 | mA | 1,2 |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 85 | °C |
- |
| Θέρμανση αποθήκευσης | Tstg | -45 | 90 | °C |
- |
Χαρακτηριστικά DC
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Πρόσθετη τάση | ΔΕΔ | 2.8 | 3.0 | 3.3 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | Iout=100Ua, 3,3MHz | 0.8xVdd |
- |
Επενδύσεις | V |
| Εισαγωγή χαμηλού επιπέδου | VIL | Iout=100Ua, 3,3MHz | 0 |
- |
0.2xVdd | V |
| Λογικό ρεύμα | IVBAT | Σημείωση |
- |
250 |
- Δεν ξέρω. |
mA |
| Πρόσθετη τάση | ΚΑΚ | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
Σημείωση:VDD=3.0V,VCC=12.0V(VDD,VCC Τροφοδότηση από την εσωτερική μονάδα
Η περιοχή οθόνης είναι 100% ενεργοποιημένη.
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Φωτεινότητα ((Κίτρινο) | Λβρ |
Με πολωτήρα (Σημείωση 3) |
60 | 90 |
- |
Cd/m2 |
| Κίτρινο |
(X) (Y) |
Με πολωτήρα |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | >2000:1 | - | ||
| Γωνία προβολής | > 160 | - | - | βαθμός |
Προϋποθέσεις δοκιμών αξιοπιστίας
| Άρθρο | Προϋποθέσεις | Κριτήρια | |
| Λειτουργία υψηλής θερμοκρασίας | 85°C | ΔΕΠ |
Η λειτουργική λειτουργία |
| Λειτουργία χαμηλής θερμοκρασίας | -40°C | ΔΕΠ | |
| Αποθήκευση υψηλής θερμοκρασίας | 90°C | ΔΕΠ | |
| Αποθήκευση χαμηλής θερμοκρασίας | -45°C | ΔΕΠ | |
|
Υψηλή θερμοκρασία/υγρασία Λειτουργία |
60°C | ΔΕΠ | |
| Θερμικό σοκ | -40°C~90°C | ΔΕΠ | |

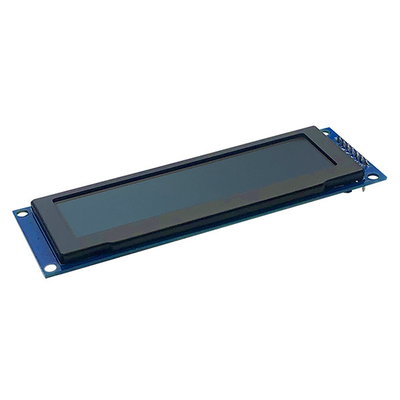

Εικαστική οθόνη OLED 3,12 ιντσών SPI Interface Εικόνα προϊόντος
