Λεπτομέρειες:
|

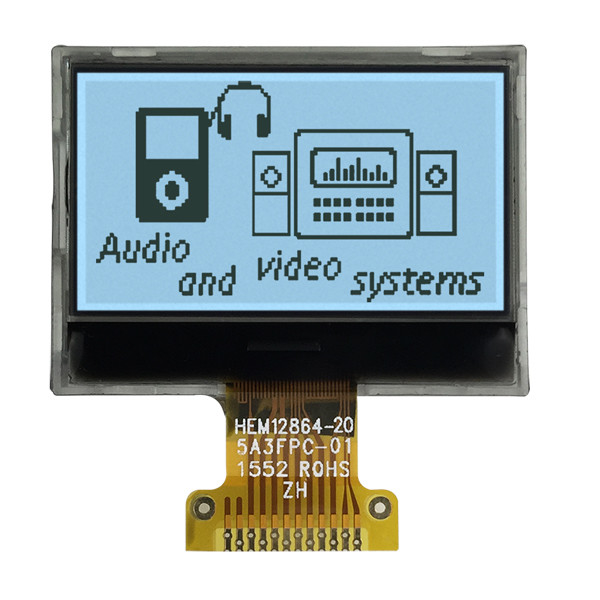

| Προϊόν: | Πρότυπο 128x64 LCM | Απόφαση: | 128X64 κουκίδες |
|---|---|---|---|
| Δείτε την κατεύθυνση: | Στις έξι. | Τύπος οθόνης LCD: | FSTN, θετικό |
| Τύπος πολωτών: | Transflective | μέγεθος μονάδας: | 40.0L × 28.0W × 4.5 (μέγιστο) H |
| περιοχή παρατήρησης: | 37.0×20.0 mm | Κύκλος ελέγχου οδηγού: | ST7567 |
| Αριθμός πιν: | 28 πινάκια | Διασύνδεση: | Η μονάδα MPU της σειράς 6800 ή της σειράς 8080 |
| θερμοκρασία λειτουργίας: | -20°C έως +70°C | Πρόσθετη τάση: | 3.3V ((Τυπική τιμή) |
| Ζωή: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εικονική οθόνη LCD 128x64 FSTN,Δείκτης θετικής οθόνης LCD,12864 Σημαντική οθόνη LCD |
||
Χαρακτηριστικά

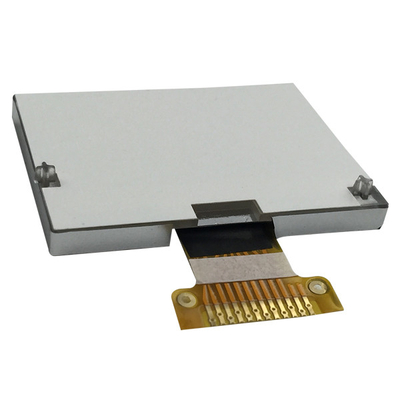

Μηχανικές προδιαγραφές
| Τμήμα | Ειδικές προδιαγραφές | ΕΝΩΡΙΑ |
| Μέγεθος μονάδας (L × W × H) | 40.0L × 28.0.0W×4,5 (μέγιστο) H | χμ |
| Περιοχή προβολής (Δ×Δ) | 37.0×20.0 | χμ |
| Ενεργός χώρος | 128×64 | σημείο |
| Σημείο Πίτς (W×H) | 0.27×0.27 | χμ |
| Μέγεθος κηλίδας ((W × H) | 0.245×0.245 | χμ |
Σχεδίαση
Ορισμός πιν
| Τμήμα | ΣΥΜΒΟΛΟ | ΑΡΘΡΟ | ΕΠΙΧΡΗΜΑ |
| 1 | ΔΕΔ | +3,3V | Η παροχή ενέργειας για τη λογική |
| 2 | C86 | Χ/Λ | H:6800 Παράλληλος L:8080 Παράλληλος |
| 3 | Επικεφαλής | 0V | Σημείο ισχύος |
| 4 | V0 | ∆ |
Συνδέστε έναν πυκνωτή μεταξύ αυτού του τερματικού και του τερματικού VSS |
| 5 | Β1 | ∆ | |
| 6 | V2 | ∆ | |
| 7 | Β3 | ∆ | |
| 8 | Β4 | ∆ | |
| 9 | CAP2- | ∆ | Συνδέστε έναν πυκνωτή μεταξύ αυτού του τερματικού και του τερματικού CAP2 + |
| 10 | CAP2+ | ∆ | Συνδέστε έναν πυκνωτή μεταξύ αυτού του τερματικού και του τερματικού CAP2- |
| 11 | CAP1- | ∆ | Συνδέστε έναν πυκνωτή μεταξύ αυτού του τερματικού και του τερματικού CAP1- |
| 12 | ΚΑΠ1+ | Συνδέστε έναν πυκνωτή μεταξύ αυτού του τερματικού και του τερματικού CAP1 + | |
| 13 | ΚΑΠ3+ | ∆ | Συνδέστε έναν πυκνωτή μεταξύ αυτού του τερματικού και του τερματικού CAP1- |
| 14 | VOUT | Συνδέστε έναν πυκνωτή μεταξύ αυτού του τερματικού και του τερματικού VSS ή VDD | |
| 15 | Επικεφαλής | 0V | Σημείο ισχύος |
|
16 ~ 23 |
D7~D0 |
Χ/Λ |
8 bit αμφίδρομη λεωφορεία δεδομένων |
|
24 |
/RD |
Χ/Λ |
8080 Παράλληλος:Η λεωφορεία δεδομένων βρίσκεται σε κατάσταση εξόδου όταν το σήμα αυτό είναι L. 6800 Παράλληλος:Αυτό είναι το τερματικό εισόδου ενεργοποίησης ρολογιού της μονάδας MPU σειράς 6800. |
|
25 |
/WR |
Χ/Λ |
8080 Παράλληλο:Τα σήματα στην λεωφόρο δεδομένων είναι κλειδωμένα στο ανερχόμενο άκρο του σήματος /WR. 6800 Παράλληλα:H:Read L:Write |
| 26 | Α0 | Χ/Λ |
H:Δείχνει ότι τα στοιχεία D0 έως D7 είναι δεδομένα που εμφανίζονται. L:Δείχνει ότι τα στοιχεία D0 έως D7 είναι στοιχεία ελέγχου. |
| 27 | /RES | Χ/Λ | Η λειτουργία επαναφοράς πραγματοποιείται από το επίπεδο σήματος /RES |
| 28 | CS1 | Α | Σήμα επιλογής τσιπ |
Εμφάνιση δεδομένων RAM (DDRAM)
Η μνήμη RAM αποθηκεύει δεδομένα pixel για την οθόνη LCD. Είναι 64 σειρές με 128 στήλες. Κάθε pixel μπορεί να επιλεγεί όταν καθορίζονται διευθύνσεις σελίδας και στήλης.Οι σειρές χωρίζονται σε 8 σελίδες (σελίδα 0 ~ σελίδα 7) με 8 γραμμές. Τα δεδομένα γράφονται στις 8 γραμμές κάθε σελίδας. Η προβολή των δεδομένων D0 έως D7 από τον μικροεπεξεργαστήΟ ελεγκτής LCD και η διεπαφή MPUανεξάρτητα, τα δεδομένα μπορούν να γραφτούν στη μνήμη RAM την ίδια στιγμή που εμφανίζονται τα δεδομέναΧωρίς αναβοσβήματα στο LCD.
Κύκλος διεύθυνσης σελίδας
Αυτό το κύκλωμα είναι για την παροχή διεύθυνσης σελίδας για την εμφάνιση δεδομένων RAM.Η διεύθυνση της σελίδας πρέπει να οριστεί πριν από την πρόσβαση στο περιεχόμενο της DDRAM.Η διεύθυνση της σελίδας είναι μια ειδική περιοχή μνήμης RAM για τα εικονίδια και τα δεδομένα εμφάνισης D0 είναι μόνο έγκυρη.
Κύκλος διεύθυνσης στήλης
Το κύκλωμα διεύθυνσης στήλης έχει έναν μετρητή προεπιλεγμένου 8-bit που παρέχει τη διεύθυνση στήλης στοΗ διεύθυνση στήλης της DDRAM καθορίζεται από την εντολή Set Column Address. Η καθορισμένη διεύθυνση στήλης αυξάνεται (+1) με κάθε πρόσβαση ανάγνωσης / εγγραφής δεδομένων οθόνης.Αυτό επιτρέπει την συνεχή πρόσβαση στα δεδομένα εμφάνισης MPU. Η σημαία ελέγχου MY μπορεί να αντιστρέψει την σειρά εξόδου των COM pads. Και η σημαία MX καθιστά δυνατή την αντιστροφή της σχέσης μεταξύ της διεύθυνσης στήλης και των εξόδων SEG.τα δεδομένα προβολής στην DDRAM μετά την αλλαγή της ρύθμισης σημαίας MX.Παρακαλείστε να ανατρέξετε στο δελτίο δεδομένων ST7565.
