Λεπτομέρειες:
|
| Προϊόν: | 20,8 ιντσών Στρογγυλή οθόνη TFT | Απόφαση: | 480 (RGB) x 480 Dots |
|---|---|---|---|
| Εικόνα αφής: | Συγκινητική οθόνη αφής (CTP) | Κατεύθυνση θέασης: | Πλήρης γωνία εξέτασης ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ |
| Κύκλος ελέγχου οδηγού: | SC7701S | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | ΔΕΠ | Φωτεινότητα επιφάνειας: | 250 cd/m2 (νιτ) |
| Διασύνδεση: | RGB 18 bit | Ζωή των LED: | 40,000 ώρες |
| Κορυφή:: | -20°C έως +70°C | Διάσταση του σχεδίου: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Ενεργός: | 70.13(W) x70.13(H) mm | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2.8 ιντσών κυκλική οθόνη LCD,480x480 σημεία κυκλική οθόνη LCD,8bit RGB διασύνδεση κυκλική οθόνη LCD |
||
2.8 ίντσες 480x480 Στρογγυλή TFT LCD οθόνη
| Γενικές πληροφορίες | Προδιαγραφές | Μονάδα |
| Κεντρικό Πίνακα | ||
| Περιοχή εμφάνισης (AA) | 70.128 ((H) *70.128 ((V) (2.8 ίντσες)) | χμ |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si | - |
| Εμφάνιση χρωμάτων | 16.7M | χρώματα |
| Αριθμός εικονοστοιχείων | 480 (RGB) * 480 | κουκίδες |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - |
| Πίτσα των pixel | 0.180 ((H) *0.180 ((V) | χμ |
| Γωνία θέασης | ΟΛΑ | Ώρα |
| Δραστηριότητα IC | ST7701S | - |
| Χρωματική διάταξη pixel | Βόρεια λωρίδα RGB | |
| Τρόπος εμφάνισης | Μεταδοτικό/ κανονικά μαύρο | - |
| Θερμοκρασία λειτουργίας | -20+70 | °C |
| Θέρμανση αποθήκευσης | -30+80 | °C |
Μηχανικές πληροφορίες
| Άρθρο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Μέγεθος μονάδας | Οριζόντια | - | 86.7 | - | χμ | -Τίποτα.1 |
| Βόρειος ((V) | - | 86.7 | - | χμ | -Τίποτα.1 | |
| Βαθμός ((D) | - | 4.19 | - | χμ | ±0.3 | |
| Βάρος | - | ΔΕΠ | - | g | - | |
2.8 ιντσών 480x480 Στρογγυλή TFT LCD οθόνη
Περιγραφή PIN
| Πιν ΝΟ. | Σύμβολο | Επίπεδο | Λειτουργία |
| 1 | LEDA | H | Πίσω φωτισμός+ |
| 2 | LEDK1 | Α | Πίσω φωτισμός... |
| 3 | LEDK2 | Α | Πίσω φωτισμός... |
| 4 | LEDK3 | Α | Πίσω φωτισμός... |
| 5 | LEDK4 | Α | Πίσω φωτισμός... |
| 6 | VDD 2,8V | H | Ηλεκτρική τροφοδοσία (2,5 - 3,3V) |
| 7 | ΙΟVCC1.8V | H | Ηλεκτρική τροφοδοσία (1,65-3,3V) |
| 8 | Επικαιροποιημένο | Χ/Λ | Πίνακα επαναφοράς υλικού LCM |
| 9 | ΤΕ | Χ/Λ | Έκδοση φαινομένου σχίσματος |
| 10 | ΠΟΜ | Χ/Λ | Πίσω φωτισμός ενεργοποιημένος/απενεργοποιημένος. |
| 11 | Εθνική Τράπεζα | Α | Γη |
| 12 | Δ0Π | Χ/Λ | Τα HSSI_D0+ είναι διαφορικές γραμμές σήματος δεδομένων. |
| 13 | Δ0Ν | Χ/Λ | HSSI_D0- είναι γραμμή σήματος διαφορικών δεδομένων. |
| 14 | Εθνική Τράπεζα | Α | Γη |
| 15 | D1P | Χ/Λ | Τα HSSI_D1+ είναι διαφορικές γραμμές σήματος δεδομένων. |
| 16 | D1N | Χ/Λ | HSSI_D1- είναι η γραμμή σήματος διαφορικών δεδομένων. |
| 17 | Εθνική Τράπεζα | Α | Γη |
| 18 | CP | Χ/Λ | Το HSSI_CLK+ είναι η γραμμή σήματος διαφορικών δεδομένων. |
| 19 | ΣΟ | Χ/Λ | HSSI_CLK- είναι γραμμή σήματος διαφορικών δεδομένων. |
| 20 | Εθνική Τράπεζα | Α | Γη |
| 21 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή | |
| 22 | Εθνική Τράπεζα | Α | Γη |
| 23 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή | |
| 24 | Εθνική Τράπεζα | Α | Γη |
| 25 | TP-INT | Χ/Λ | Πίνα διακοπής |
| 26 | TP-SDA | Χ/Λ | Πιν εισόδου σειριακών δεδομένων |
| 27 | TP-SCL | Χ/Λ | Εισαγωγή σειριακού ρολογιού |
| 28 | TP-REST | Χ/Λ | Επαναφορά TP Hardware |
| 29 | ΤΡ-VCC | Χ/Λ | Ηλεκτρική τροφοδοσία 2,8V |
| 30 | Εθνική Τράπεζα | Α | Γη |
ΑΠΟΛΟΥΤΟΥΣ ΜΕΓΙΜΟΣ ΑΡΘΡΟΣ
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
|
| Ελάχιστο | Μαξ. Μαξ. | |||
| Πρόσθετη τάση για λογικό κύκλωμα | ΔΕΔΔΚ | -Τίποτα.3 | 4.6 | V |
| Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | ΚΑΠ | -Τίποτα.3 | 4.6 | V |
Ηλεκτρική ενέργεια συνεχούς ρεύματος
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Ηλεκτρική τροφοδοσία | ΚΑΚ | 2.7 | 2.8 | 3.3 | V | |
| Κανονική λειτουργία Συνεχή κατανάλωση | Επικοινωνία | - | - | 55 | mA | VCC=2,8V |
| Πύλη TFT ON τάση | VGH | 11.5 | 12 | 16 | V | |
| Δύναμη απόσβεσης TFT | VGL | - 8 | -12 | -12 | V | |
Χαρακτηριστικά μονάδας πίσω φωτισμού
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Προηγούμενη τάση τροφοδοσίας | Vf | 2.7 | - | 3.3 | V | |
| Προθεσμιακή προμήθεια | Αν | - | 80 | - | mA | |
| Φωτεινότητα LCM | LV | 220 | 250 | - | cd/m2 | ΙΒ=80mA |
| Ομοιομορφία | / | 80 | % | - | ||

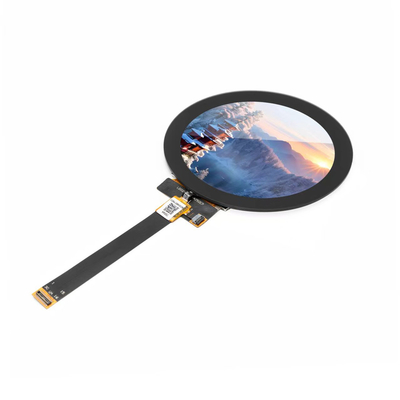

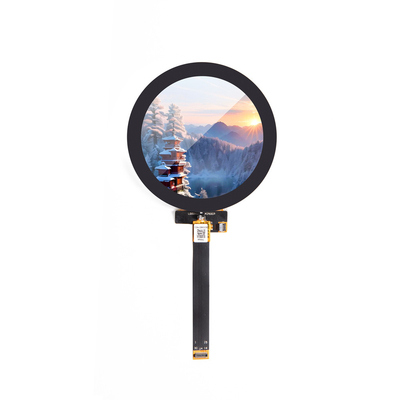

2.8 ιντσών 480x480 Στρογγυλή μονάδα οθόνης LCD TFT Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
