Λεπτομέρειες:
|
| Προϊόν: | 3.6 ιντσών κυκλική οθόνη TFT | Απόφαση: | 544 (RGB) x 506 κουκίδες |
|---|---|---|---|
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) | Εικόνα αφής: | Συγκινητική οθόνη αφής (CTP) |
| Κατεύθυνση θέασης: | Πλήρης γωνία εξέτασης ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ | Κύκλος ελέγχου οδηγού: | ST72566 |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | ΔΕΠ |
| Διασύνδεση: | RGB 24 μπιτ | Ζωή των LED: | 40,000 ώρες |
| Κορυφή:: | -30°C σε +85°C | Διάσταση του σχεδίου: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Ενεργός χώρος: | 89.76 ((W) x83.49 ((H) mm | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Κύκλωτη οθόνη LCD υψηλής φωτεινότητας,3.6 ιντσών κυκλική οθόνη LCD,544x506 κυκλική οθόνη LCD |
||
Περιγραφή της ενότητας οθόνης LCD TFT κυκλικής μορφής 3,6 ιντσών
Οι κυκλικές οθόνες IPS LCD, ως αναδυόμενη τεχνολογία οθόνης, έχουν σταδιακά προσελκύσει την προσοχή των χρηστών λόγω των μοναδικών πλεονεκτημάτων τους και των ευρέων σενάριων εφαρμογής.Η στρογγυλεμένη γωνία κάνει τις άκρες της οθόνης πιο ομαλές και το οπτικό αποτέλεσμα πιο άνετοΤαυτόχρονα, η σχεδίαση αυτή καθιστά επίσης την οθόνη πιο εργονομική και βολική στη χρήση.και επίσης να βελτιώσει την οπτική εμπειρία του χρήστηΤο πλεονέκτημα μιας κυκλικής οθόνης IPS LCD είναι η χαμηλή κατανάλωση ενέργειας, πράγμα που σημαίνει ότι παράγει λιγότερη θερμότητα κατά τη διάρκεια της λειτουργίας και δεν απαιτεί μεγάλους απορροφητές θερμότητας.μειώνοντας έτσι την απώλεια ενέργειας και τη ρύπανση του περιβάλλοντος.
Το TS8036WV001-T είναι μια μονάδα TFT 3,6 ιντσών με τεχνολογία IPS ανάλυσης 544x506.Εφοδιασμένο με οθόνη αφής PCAP 5 σημείων που υποστηρίζει διεπαφή I2CΗ λειτουργικότητά του σε πολλά σημεία αφής και η εξαιρετική οπτική του απόδοση την καθιστούν ιδανική επιλογή για απαιτητικές εφαρμογές.
- Χαμηλή τάση εισόδου: VDD: 2,7~3,6V,
Χρώματα οθόνης TFT LCD: 16,7M χρώματα
-Διασύνδεση CPU: -RGB 24BIT
- Εσωτερικό κύκλωμα τροφοδοσίας.
|
Γενικές πληροφορίες
|
Προδιαγραφές | Μονάδα |
| Κεντρικό Πίνακα | ||
| Περιοχή εμφάνισης (AA) | 89.76 ((H) * 83.49 ((V) (3.6 ίντσες)) | χμ |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si | - |
| Εμφάνιση χρωμάτων | 16.7M | χρώματα |
| Αριθμός εικονοστοιχείων | 544 ((RGB) * 506 | κουκίδες |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - |
| Πίτσα των pixel | 0.165 ((H) *0.165 ((V) | χμ |
| Γωνία θέασης | Όλες | Ώρα |
| Δραστηριότητα IC | ΣΤ72566 | - |
| Χρωματική διάταξη pixel | Βόρεια λωρίδα RGB | |
| Τρόπος εμφάνισης | Μεταδοτικό/ κανονικά μαύρο | - |
| Θερμοκρασία λειτουργίας | -30+85 | °C |
| Θέρμανση αποθήκευσης | -30+85 | °C |
Μηχανικές πληροφορίες
|
Άρθρο
|
- Μίνι. |
Τύπος. |
Μαξ. Μαξ. |
Μονάδα |
Σημείωση | |
| Μέγεθος μονάδας | Οριζόντια | - | 107.13 | - | χμ | -Ούτε ένα.1 |
| Βόρειος ((V) | - | 107.13 | - | χμ | -Ούτε ένα.1 | |
| Βαθμός ((D) | - | 9.76 | - | χμ | ±0.4 | |
| Βάρος | - | ΔΕΠ | - | g | - | |
Τεχνική διάταξη οθόνης LCD TFT κυκλικής κλίμακας 3,6 ιντσών
Περιγραφή PIN
|
Αριθμός PIN. |
ΣΥΜΒΟΛΟ |
ΑΡΘΡΟ | Περιγραφή |
| 1 | LEDK | Α | Πίσω φωτισμός... |
| 2 | LEDA | H | Πίσω φωτισμός+ |
| 3 | Εθνική Τράπεζα | H | ισχύς εδάφους |
| 4 | ΚΑΚ | H | τροφοδοσία ενέργειας ((2.7-3.6V) |
| 5-12 | Ρ0-Ρ7 | Χ/Λ | Κόκκινο λεωφορείο δεδομένων |
| 13-20 | Γ0-Γ7 | Χ/Λ | Πράσινη λεωφόρος δεδομένων |
| 21-28 | Β0-Β7 | Χ/Λ | Μπλε λεωφορείο δεδομένων |
| 29 | Εθνική Τράπεζα | Α | ισχύς εδάφους |
| 30 | DCLK | Χ/Λ | Πιναλίδα σήματος ρολογιού των pixel |
|
31 |
ΔΙΣΠ | Χ/Λ | συνδεδεμένο με VDD σε κανονική λειτουργία. συνδεδεμένο με GND, το IC είναι σε κατάσταση αναμονής. |
| 32 | HSYNC | Χ/Λ | Οριζόντια συγχρονισμός. |
| 33 | VSYNC | Χ/Λ | Ψηλά συγχρονισμός. |
| 34 | DE | Χ/Λ | Σήμα ενεργοποίησης δεδομένων |
|
35 |
AUTODL |
Χ/Λ |
Πινέλα ελέγχου λειτουργίας OPT |
| 36 | ΚΑ | Χ/Λ | Τσιπ επιλέξτε πιν εισόδου |
| 37 | ΣΚΛ | Χ/Λ | Εισαγωγή σειριακού ρολογιού. |
| 38 | ΣΔΑ | Χ/Λ | Πιν εισόδου σειριακών δεδομένων |
| 39 | Εθνική Τεχνολογία 1 | / | Συνδέστε τον θερμιστήρα |
| 40 | Εθνική Τεχνολογία | / | Συνδέστε τον θερμιστήρα |
ΑΠΟΛΟΥΤΟΥΣ ΜΕΓΙΜΟΣ ΑΡΘΡΟΣ
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
|
| Ελάχιστο | Μαξ. Μαξ. | |||
| Πρόσθετη τάση για λογικό κύκλωμα | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | ΚΑΠ | -Ούτε ένα.3 | 4.6 | V |
Ηλεκτρική ενέργεια συνεχούς ρεύματος
|
Άρθρο
|
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Ηλεκτρική τροφοδοσία | ΚΑΚ | 2.7 | 2.8 | 3.3 | V | |
| Κανονική λειτουργία Συνεχή κατανάλωση | Επικοινωνία | - | - | 55 | mA | VCC=3,3V |
| Πύλη TFT ON τάση | VGH | 11.5 | 12 | 16 | V | |
| Δύναμη απόσβεσης TFT | VGL | - 8 | -12 | -12 | V | |
Χαρακτηριστικά μονάδας πίσω φωτισμού
|
Άρθρο
|
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. | ||||
| Προηγούμενη τάση τροφοδοσίας | Vf | 13.5 | - | 16 | V | |
| Προθεσμιακή προμήθεια | Αν | - | 180 | - | mA | |
| Φωτεινότητα LCM | LV | 800 | 1000 | - | cd/m2 | ΙΒ=180mA |
| Ομοιομορφία | / | 80 | % | - | ||

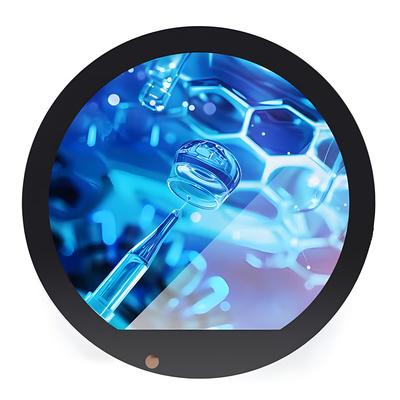

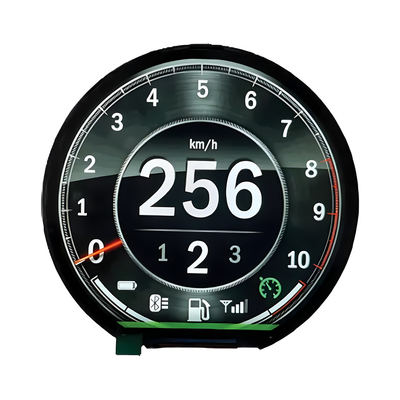

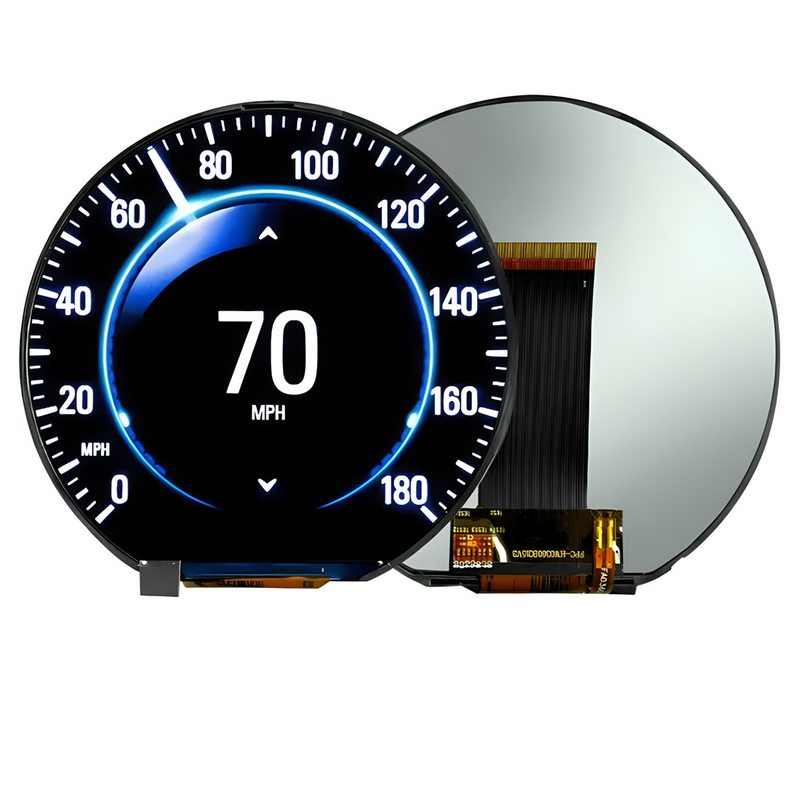

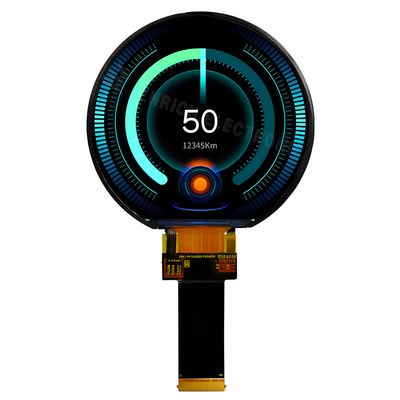

Τεχνική μονάδα οθόνης LCD TFT κυκλικής κλίμακας 3,6 ιντσώνΕικόνα προϊόντος
