Λεπτομέρειες:
|
| Προϊόν: | 1.45 ίντσες OLED πλήρους χρώματος | Απόφαση: | 160x128 Pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 8bit 68XX/80XX Παράλληλο, 4-σύρμα SPI, I2C |
| Εμφάνιση χρώματος: | Πλήρες χρώμα | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 350,80 x 30,80 x 1,60 (mm) | Ενεργός χώρος: | 28.78 x 23.024 (mm) |
| Πιξέλες: | 00,06 x 0,18 (mm) | θερμοκρασία λειτουργίας: | -40°C σε +70°C |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Κύκλος ελέγχου οδηγού: | SSD1333 |
| Πρόσθετη τάση για τη λογική: | 1.65 - 3,5V | Αριθμός πιν: | 30 πινάκια |
| Υπηρεσία: | 1/128 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 160x128 Pixels OLED οθόνη,1.45 ιντσών OLED οθόνη,30 πιν OLED οθόνη |
||
1.45 ιντσών AMOLED 160x128 Dots 30 Pin Εισαγωγή Προϊόντος
Η SFOS145TW-7100AN είναι μια έγχρωμη οθόνη OLED.Η οθόνη OLED 45 ιντσών SFOS145TW-7100AN αποτελείται από 160 x 128 μονοχρωματικές κουκίδεςΗ ενότητα OLED είναι ελαφριά, χαμηλής κατανάλωσης ενέργειας, μικρού μεγέθους και έχει διαφορετικές διεπαφές για επιλογή.
Το μέγεθος της αποτελεσματικής περιοχής (διαγώνιο) του προϊόντος SFOS145TW-7100AN είναι 1, 45 ίντσες, το μέγεθος της μονάδας είναι 35, 80 x 30, 80 x 1, 60 (mm), και το μέγεθος της αποτελεσματικής περιοχής είναι 28, 78 x 23, 024 (mm).Η οθόνη OLED 45 ιντσών είναι εξοπλισμένη με IC SSD1333 και έχει υψηλό λόγο αντίθεσης 20000:1Το εύρος τάσης της λογικής τροφοδοσίας είναι 1.65V-3.5V, με τυπική τιμή 3V. Είναι πολύ κατάλληλο για εφαρμογές όπως ιατρικός εξοπλισμός, συστήματα POS, λευκά είδη, εφαρμογές στο σπίτι,βιομηχανικά όργανα, αυτοματοποίηση, συστήματα οπτικοακουστικής προβολής, προϊόντα προσωπικής φροντίδας, οικιακές συσκευές, οθόνες αυτοκινήτων, δυναμικές οθόνες πληροφοριών κλπ.
Προδιαγραφές προβολής
1) Τρόπος εμφάνισης: Παθητική μήτρα
2) Χρώμα οθόνης: 262.144 χρώματα (μέγιστο)
3) Δουλειά οδήγησης: 1/128 Δουλειά
Μηχανικές προδιαγραφές
1) Σχέδιο: Σύμφωνα με το παραρτημένο σχέδιο.
2) Αριθμός Pixels: 160 (RGB) × 128
3) Μέγεθος μονάδας: 35,80 × 45,30 × 1,60 (mm)
4) Μέγεθος πίνακα: 35,80 × 30,80 × 1,60 (mm) συμπεριλαμβανομένου του πολωτήρα αντιφωτισμού
5) Ενεργός χώρος: 28,78 × 23,024 (mm)
6) Πιξέλες: 0,06 × 0,18 (mm)
7) Μέγεθος των pixel: 0,04 × 0,164 (mm)
8) Βάρος: ΔΕΔ (g) ± 10%

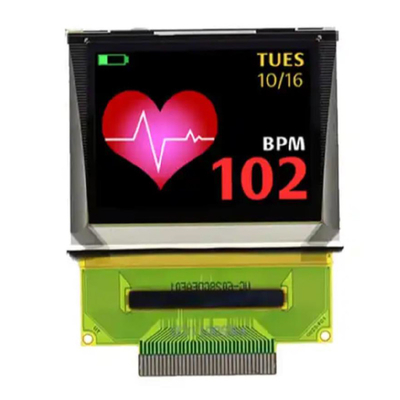

1.45 ιντσών AMOLED 160x128 Dots 30 Pin Σχέδιο προϊόντος
Ορισμός πιν
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία | ||||||||||||||||||||||||
| Εφοδιασμός ενέργειας | |||||||||||||||||||||||||||
| 22 | ΔΕΔ | Π |
Ηλεκτρική τροφοδοσία για το κύκλωμα λογικής πυρήνα Αυτή είναι μια πένα τροφοδοσίας τάσης που ρυθμίζεται εσωτερικά από το VCI. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ αυτής της πένας και του VSS σε όλες τις περιπτώσεις. |
||||||||||||||||||||||||
| 5, 25 | ΚΑΚ | Π |
Ηλεκτρική τροφοδοσία για οθόνη OEL Αυτή είναι η πιο θετική πένα παροχής τάσης του τσιπ. Πρέπει να συνδεθεί με εξωτερική πηγή. |
||||||||||||||||||||||||
| 23 | Επικεφαλής | Π |
Γεγονός του συστήματος OEL Αυτή είναι μια γωνία εδάφους. Λειτουργεί επίσης ως αναφορά για τις λογικές καρφίτσες, τις τάσεις οδήγησης OEL και τα αναλογικά κυκλώματα. |
||||||||||||||||||||||||
| 2, 29 | Επενδύσεις | Π |
Γήπεδο αναλογικού κυκλώματος Αυτές είναι οι αναλογικές γείτονες, πρέπει να συνδέονται με το VSS εξωτερικά. |
||||||||||||||||||||||||
| Οδηγός | |||||||||||||||||||||||||||
| 24 | IREF | Εγώ... |
Η τρέχουσα αναφορά για ρύθμιση φωτεινότητας Αυτή η καρφίτσα είναι καρφίτσα αναφοράς ρεύματος τμήματος. Ένας αντίστασης πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσας και VSS. Ρυθμίστε το ρεύμα σε μέγιστο 12,5μA. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | Π |
Υψηλό επίπεδο τάσης εξόδου για σήμα COM Αυτή η καρφίτσα είναι η καρφίτσα εισόδου για το υψηλό επίπεδο εξόδου τάσης για σήματα COM. Ο πυκνωτής τανταλίου πρέπει να συνδέεται μεταξύ αυτής της καρφίτσας και του VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
Π
|
Βάση τάσης εξόδου για σήμα SEG Αυτή είναι η καρφίτσα αναφοράς τάσης τμήματος. Όταν δεν χρησιμοποιείται εξωτερική VSL, η καρφίτσα αυτή πρέπει να παραμένει ανοιχτή και η διόδης να είναι γειωμένη. |
||||||||||||||||||||||||
| Δοκιμαστικές συσκευές | |||||||||||||||||||||||||||
| 21 | Ελλάδα | Ο |
Σημάδι ενεργοποίησης συχνότητας πλαισίου Αυτή η καρφίτσα θα στείλει ένα σήμα που θα μπορούσε να χρησιμοποιηθεί για να προσδιορίσει την κατάσταση του οδηγού. |
||||||||||||||||||||||||
| Διασύνδεση | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Εγώ... |
Πρωτόκολλο επικοινωνίας Επιλέξτε Αυτές οι καρφίτσες είναι είσοδος επιλογής διεπαφής MCU. |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| Ι2C | 1 | 0 | |||||||||||||||||||||||||
| 4σύρματα SPI | 0 | 0 | |||||||||||||||||||||||||
| 8-bit 68XX Παράλληλο | 0 | 1 | |||||||||||||||||||||||||
| 8-bit 80XX Παράλληλο | 1 | 1 | |||||||||||||||||||||||||
| 20 | ΑΠΕ# | Εγώ... |
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας. |
||||||||||||||||||||||||
| 18 | ΣΤ# | Εγώ... |
Επιλογή τσιπ Το τσιπ είναι ενεργοποιημένο μόνο για επικοινωνία MCU Όταν το CS# είναι χαμηλό. |
||||||||||||||||||||||||
|
19 |
D/C# |
Εγώ... |
Δεδομένα/έλεγχος ελέγχου Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου δεδομένων / εντολών. Όταν η καρφίτσα τραβηχτεί ψηλά, η είσοδος στο D7 ~ D0 αντιμετωπίζεται ως δεδομένα εμφάνισης. Όταν η καρφίτσα τραβηχτεί χαμηλά, η καρφίτσα είναι ανοιχτή και η καρφίτσα είναι ανοιχτή.η είσοδος στο D7~D0 θα μεταφερθεί στο μητρώο εντολών. Όταν τραβήξετε την πένα ψηλά και επιλέξετε τη λειτουργία σειριακής διεπαφής, τα δεδομένα στο SDIN αντιμετωπίζονται ως δεδομένα. Όταν επιλέγεται η σειρά λειτουργίας 3 καλωδίων, η καρφίτσα αυτή πρέπει να συνδέεται με το VSS. Για λεπτομερή σχέση με τα σήματα διεπαφής MCU, ανατρέξτε στα διαγράμματα χαρακτηριστικών συγχρονισμού. |
||||||||||||||||||||||||
| Διασύνδεση | |||
|
14 |
E/RD# |
Εγώ... |
Διαβάστε/Γράψτε Επιτρέψτε ή Διαβάστε Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η καρφίτσα θα χρησιμοποιηθεί ως το σήμα Enable (E).Η λειτουργία ανάγνωσης / εγγραφής ξεκινά όταν αυτή η καρφίτσα τραβηχτεί ψηλά και το CS # τραβηχτεί χαμηλά. Κατά τη σύνδεση με έναν μικροεπεξεργαστή 80XX, αυτή η καρφίτσα λαμβάνει το σήμα ανάγνωσης (RD #). Όταν επιλέγεται η σειρά λειτουργίας, η καρφίτσα αυτή πρέπει να συνδέεται με το VSS. |
|
15 |
Ε/Δ# |
Εγώ... |
Διαβάστε/Γράψτε Επιλέξτε ή Γράψτε Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 68XX, αυτή η καρφίτσα θα χρησιμοποιηθεί ως εισροή επιλογής ανάγνωσης / γραφής (R / W #).Τραβήξτε αυτή την καρφίτσα σε High για τη λειτουργία ανάγνωσης και τραβήξτε την σε Low για τη λειτουργία εγγραφής. Όταν επιλέγεται η λειτουργία διεπαφής 80XX, αυτή η καρφίτσα θα είναι η είσοδος Write (WR#). Η εγγραφή δεδομένων ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και το CS# τραβηχτεί χαμηλά. Όταν επιλέγεται η σειρά λειτουργίας, η καρφίτσα αυτή πρέπει να συνδέεται με το VSS. |
|
6~13 |
D7~D0 |
Εισαγωγή/Εξόδου |
Διάδρομος εισόδου/εξόδου δεδομένων οικοδεσπότη Αυτές οι καρφίτσες είναι 8-bit αμφίδρομες λεωφορείες δεδομένων που συνδέονται με τη λεωφορεία δεδομένων του μικροεπεξεργαστή.D1 θα είναι η κατά σειρά είσοδος δεδομένων SDIN και D0 θα είναι η κατά σειρά είσοδος ρολογιού SCLK. Οι αχρησιμοποίητες καρφίτσες πρέπει να συνδέονται με το VSS, εκτός από το D2 σε σειρά. |
| Αποθεματικό | |||
|
1, 30
|
Εθνική Κεντρική Αρχή | - |
Εφεδρική καρφίτσα (καρφίτσα υποστήριξης) Οι πινές υποστήριξης μπορούν να μειώσουν τις επιρροές από τις πιέσεις στις πινές λειτουργίας. |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για λειτουργία | ΔΕΔ | -Ούτε ένα.3 | 4 | V |
| Η τάση τροφοδοσίας για τις καρφίτσες I/O | ΔΕΔΔΙΟ | -Ούτε ένα.3 | 4 | V |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | VDDH | -Ούτε ένα.3 | 15 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 70 | .Γ |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | .Γ |
| Χρόνος ζωής (100 cd/m2) | 10,000 | - | ώρα |
Οπτικά χαρακτηριστικά
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Φωτεινότητα | Λβρ | Σημείωση 5 | 100 | 120 | - | cd/m2 |
| Κ.Ι.Ε. (Λευκός) | (x) (y) | Α.Κ.Ε. 1931 | 0.260.29 | 0.300.33 | 0.340.37 | |
| Κ.Ι.Ε. (Κόκκινο) | (x) (y) | Α.Κ.Ε. 1931 | 0.620.28 | 00,660.32 | 0.70 0.36 | |
| Κ.Ι.Ε. (πράσινο) | (x) (y) | Α.Κ.Ε. 1931 | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| Κ.Ι.Ε. (Μπλε) | (x) (y) | Α.Κ.Ε. 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | > 10,000:1 | - | ||
|
Γωνία θέασης |
-
|
Ελεύθερος |
-
|
βαθμός |

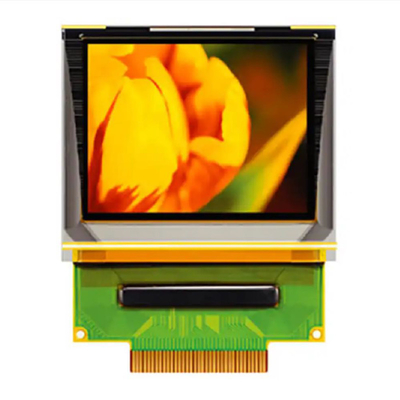

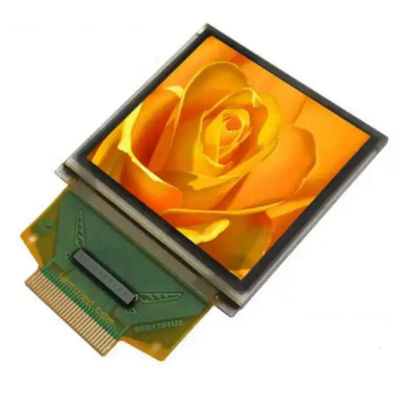

1.45 ιντσών AMOLED 160x128 Dots 30 Pins Εικόνα προϊόντος
