Λεπτομέρειες:
|
| Προϊόν: | Οθόνη OLED 1,5 ιντσών | Απόφαση: | 128 x 128 |
|---|---|---|---|
| Τύπος γυαλιού: | OLED | Οπτική: | Όλες οι γωνίες θέασης 80/80/80/80 |
| Διασύνδεση: | Δικαίωμα εκτέλεσης | Σχεδιασμός Dim.: | 33.9 (W) x 37.3 (H) x 1.45 (T) mm |
| Ενεργός χώρος: | 26.86 (W) x 26.86 (H) mm | θερμοκρασία λειτουργίας: | -30°C σε +80°C |
| Αριθμός πιν: | 25 πινάκια | Ελεγκτής: | SH1107 ή ισοδύναμο |
| Τρόπος οδήγησης: | 1/128 Κύκλος εργασίας | Συνδετήρας: | COG+FPC |
| Αναλογία αντίθεσης: | 2000: 1 (Αντιδιαστολή σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1Μοντέλο οθόνης OLED.5 ιντσών,Μονάδα οθόνης OLED 128x128,Μονάδα οθόνης OLED SPI Interface |
||
1.5 ιντσών OLED, 128x128 Dots 1.5 ιντσών OLED Display εισαγωγή προϊόντος
Η τεχνολογία SAEF SFOS150JY-7175AN είναι μια οθόνη OLED 1,5 ιντσών (Οργανική Διοδή Εκπομπής Φωτός) με ανάλυση 128x128 σημείων.υποστηρίζει 8-bit 6800 και 8080Η SAEF παρέχει εκδόσεις ZIF FPC και Hotbar για τους πελάτες να επιλέξουν την κατάλληλη μονάδα για την εφαρμογή τους.
Το SFOS150JY-7175AN είναι μια οθόνη OLED δομής COG αυτή η μονάδα OLED είναι ελαφριά, χαμηλής ισχύος και πολύ λεπτή, είναι κατάλληλη για συσκευές τοίχου / μετρητή, εφαρμογές στο σπίτι, σύστημα POS, σύστημα Cloud / IoT,χειροκίνητα όργανα, συσκευές ευφυούς τεχνολογίας, ενεργειακά συστήματα, αυτοκινητοβιομηχανία, συστήματα επικοινωνίας, ιατρικά όργανα κλπ. Η μονάδα OLED μπορεί να λειτουργεί σε θερμοκρασίες από -30 °C έως +80 °C·Η θερμοκρασία αποθήκευσης κυμαίνεται από -40°C έως +85°C.
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα οθονών OLED μεγέθους από 0,42" έως 5,5" OLED, όπως οθόνη μικρο OLED 0,42", οθόνη μικρο OLED 0,66", οθόνη OLED 0,69", οθόνη OLED 0,91", οθόνη OLED 0,95", οθόνη OLED 0,95, οθόνη OLED 0,95, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη OLED 0,96, οθόνη96" οθόνη OLED, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display, και προσαρμοσμένες λύσεις σχεδιασμού.
ΦΙΣΙΚΑ DATA
| - Όχι, όχι. | Άρθρα | Προδιαγραφές | Μονάδα |
| 1 | Διαγώνιο μέγεθος | 1.50 | Δοκίμημα |
| 2 | Απόφαση | 128 * 128 | Σημείωση: |
| 3 | Ενεργός χώρος | 26.86 ((W) * 26.86 ((H) | μμ |
| 4 | Διάσταση του σχεδίου | 33.90 ((W) * 37.30 ((H) | μμ |
| 5 | Πιξέλες | 0.210(W) * 0.210(H) | μμ |
| 6 | Μέγεθος pixel | 0.185 ((W) * 0,185 (H) | μμ |
| 7 | Κύκλος ελέγχου οδηγού | SH1107G-02 | - |
| 8 | Εμφάνιση χρώματος | Λευκό | - |
| 9 | Γκρι Σκάλα | 1 | Λίγο. |
| 10 | Διασύνδεση | Παράλληλος / SPI / IIC | - |
| 11 | Τύπος συσκευασίας IC IC | Επενδύσεις | - |
| 12 | Τύπος σύνδεσης μονάδας | ΔΕΠ | - |
| 13 | Δάχος | 1.45±0.1 | μμ |
| 14 | Βάρος | ΔΕΠ | g |
| 15 | Υπηρεσία | 1/128 | - |
1.5 ιντσών OLED, 128x128 κουκίδες 1.5 ιντσών OLED οθόνη Σχέδιο προϊόντος
ΑΠΟΛΟΥΤΟΥΣ ΜΕΓΙΜΟΣ ΑΡΘΡΟΣ
| Άρθρα | - Μίνι. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Η τάση τροφοδοσίας (VDD) (VDD) | -Ούτε ένα.3 | +3.6 | V | Μέγιστη ικανότητα IC IC |
| Η τάση τροφοδοσίας (VPP) (VPP) | -Ούτε ένα.3 | +17 | V | Μέγιστη ικανότητα IC IC |
| Θερμοκρασία λειτουργίας (TOP) | - 30 | 80 | °C |
- |
| Θερμοκρασία αποθήκευσης (TST) (TST) | -40 | 85 | °C |
Ηλεκτρικά χαρακτηριστικά
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Πρόσθετη τάση |
Λογική τροφοδοσία τάσης IC | ΔΕΔ | 1.65 | 3.0 | 3.5 | V |
| Λειτουργία (για οθόνη OLED) | Επικεφαλής | 12.5 | 13.0 | 13.5 | V | |
|
Τεχνολογία |
Υψηλή τάση | ΧΙΒ | 0.8 * VDD |
- |
ΔΕΔ | V |
| Χαμηλή τάση | VIL | Επικεφαλής |
- |
0.2 * VDD | V | |
|
Δυναμική τάση |
Υψηλή τάση | VOH | 0.8 * VDD |
- |
ΔΕΔ | V |
| Χαμηλή τάση | Αερομεταφορές | Επικεφαλής |
- |
0.2 * VDD | V | |
Ηλεκτροφωτικά χαρακτηριστικά
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Λειτουργική φωτεινότητα | Α | 80 | 100 | - | cd/m2 | 100% εικόνες | |
| Κατανάλωση ενέργειας | Π |
- |
120 | 150 | mW | 30% εικονοστοιχίες | |
| Συχνότητα καρέ | Φρ. |
- |
100 |
- |
Hz |
- |
|
| Χρωματική συντεταγμένη | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Σκοτεινό δωμάτιο |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Χρόνος απόκρισης | Σηκωθείτε | Τρ | - | 10 | - | Εμείς | - |
| Αποσύνθεση | Td | - | 10 | - | Εμείς | - | |
| Αντιδιαστολή | Αρ | 10000:1 |
- |
- |
- |
Σκοτεινό δωμάτιο | |
| Γωνία θέασης | △θ | 160 |
- |
- |
Πτυχίο |
- |
|
| Διάρκεια ζωής λειτουργίας | Πάνω | 20,000 |
- |
- |
Αριθμός ωρών | L= 100 cd/m2 | |

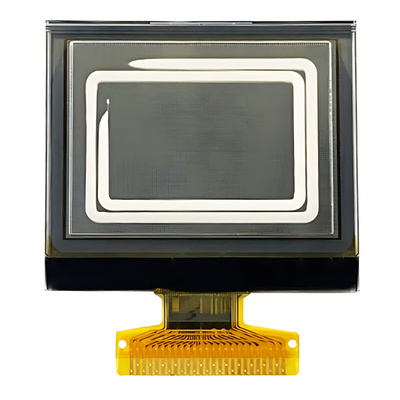

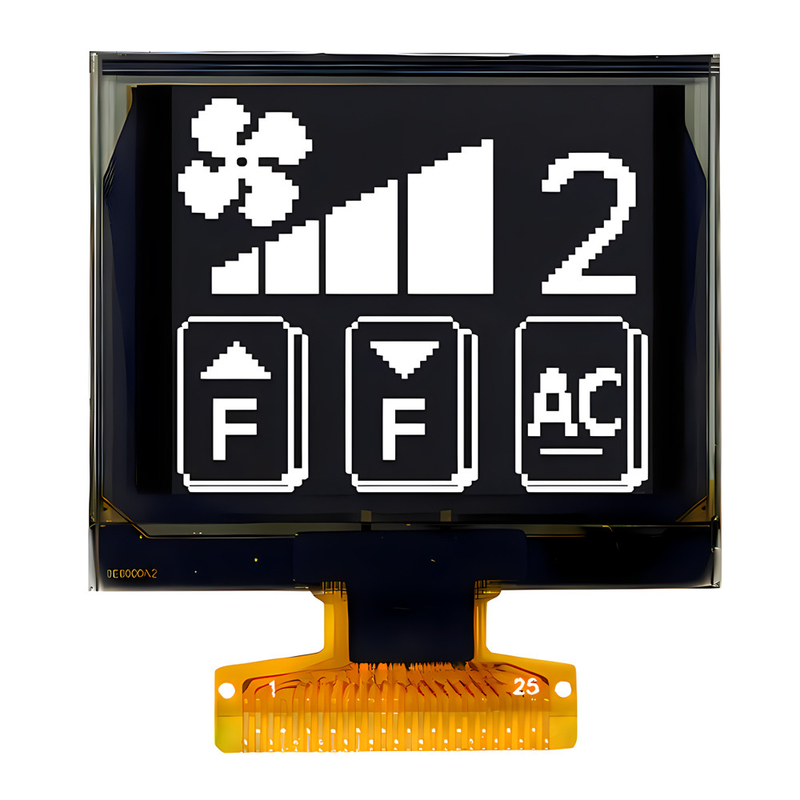

1.5 ιντσών OLED, 128x128 Dots 1.5 ιντσών OLED Display Εικόνα προϊόντος
