Λεπτομέρειες:
|
| Προϊόν: | 0.49 ιντσών OLED οθόνη | Αριθμός Pixels: | 64x32 γραφικά |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1315 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/32 Καθήκον |
| Μέγεθος πίνακα: | 14.5 x 11.6 x 1.227 (mm) | Ενεργός χώρος: | 11.18 x 5,58 (mm) |
| Πιξέλες: | 00,175 x 0,175 (mm) | Μέγεθος εικονοκυττάρου: | 00,155 x 0,155 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | I2C |
| Σύνδεση: | Συναρμολόγηση/Hotbar | Αριθμός πιν: | 14 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.49 ιντσών OLED οθόνη,Εικονική οθόνη OLED,Εναλλακτικές τεχνολογίες |
||
0.49 ίντσες OLED οθόνη 64*32 Dots εισαγωγή προϊόντος
0Τα προϊόντα OLED 0,49 ιντσών είναι μικρές οθόνες οθόνης που χρησιμοποιούνται ευρέως σε διάφορες έξυπνες συσκευές και όργανα λόγω των εξαιρετικά λεπτών, χαμηλής ισχύος, υψηλής αντίθεσης και ευρείας γωνίας θέασης χαρακτηριστικών τους.Η οθόνη OLED 49 ιντσών έχει συνήθως μήκος 64x32 pixel., ικανή να εμφανίζει λευκές γραμματοσειρές, που τροφοδοτείται από έναν ελεγκτή SSD1315, υποστηρίζει σειριακή διεπαφή I2C και λειτουργεί σε τάση 2,8V.λόγω των αυτοφωτιστικών χαρακτηριστικών των OLED, δεν απαιτεί υποβαθμισμένο φωτισμό, έχοντας ως εκ τούτου τα πλεονεκτήματα της εξαιρετικά λεπτής σχεδίασης του αμαξώματος και της χαμηλής κατανάλωσης ενέργειας.και είναι κατάλληλα για διάφορες περιβαλλοντικές συνθήκεςΕπιπλέον, η οθόνη οθόνης OLED 0,49 ιντσών υιοθετεί τη μέθοδο σύνδεσης FPC, η οποία διευκολύνει την άμεση συγκόλληση στο PCB χωρίς την ανάγκη για συνδέσεις.
0Τα προϊόντα OLED.49 ιντσών είναι εξαιρετικά κατάλληλα για συσκευές με αυστηρές απαιτήσεις χώρου λόγω του συμπαγούς μεγέθους και της υψηλής ανάλυσης τους.μικρές οθόνες για βιομηχανικά συστήματα ελέγχου, φορητές κονσόλες παιχνιδιών και άλλες περιπτώσεις που απαιτούν μικρές και αποτελεσματικές οθόνες.Τα προϊόντα OLED των 49 ιντσών έχουν γίνει μία από τις προτιμώμενες λύσεις για τις σύγχρονες μικρές οθόνες λόγω των μοναδικών τεχνολογικών πλεονεκτημάτων και του ευρέος δυναμικού εφαρμογής τουςΜε την ωριμότητα της τεχνολογίας και την επέκταση της αγοράς, μπορούμε να αναμένουμε ότι τέτοια προϊόντα θα διαδραματίσουν όλο και πιο σημαντικό ρόλο στις μελλοντικές έξυπνες και ηλεκτρονικές συσκευές.
Χαρακτηριστικά
Σχέδιο προϊόντος
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| Ηλεκτρική παροχή | |||
| 8 | ΔΕΔ | Π |
Η τροφοδοσία ενέργειας για τη λογική |
| 7 | Επικεφαλής | Π |
Το έδαφος του λογικού κυκλώματος |
| 14 | ΚΑΚ | Π |
Ηλεκτρική τροφοδοσία για οθόνη OEL |
| Οδηγός | |||
| 12 | IREF | Εγώ... |
Η τρέχουσα αναφορά για ρύθμιση φωτεινότητας |
| 13 | VCOMH | Ο |
Η πένα αυτή είναι η πένα εισόδου για το υψηλό επίπεδο εξόδου τάσης για τα σήματα COM. |
| Μετατροπέας DC/DC | |||
|
|
|
|
Ηλεκτρική τροφοδοσία κυκλώματος μετατροπέα συνεχούς ρεύματος |
|
3/4 |
C1P/C1N |
Εγώ... | Θετικό τερματικό του ιπτάμενου αντιστρέφοντος πυκνωτή αρνητικό τερματικό του ιπτάμενου πυκνωτή ώθησης απαιτούνται πυκνωτές αντλίας φόρτισης μεταξύ των τερματικών.Πρέπει να επιπλέουν όταν δεν χρησιμοποιείται ο μετατροπέας. |
| Διασύνδεση | |||
|
|
|
|
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό |
| 10 | ΣΚΛ | Εγώ... |
Σημάδι δεδομένων λεωφορείου I2C |
| 11 | ΣΔΑ | Εισαγωγή/Εξόδου |
Σημάδι δεδομένων λεωφορείου I2C |
| Αποθεματικό | |||
|
6 |
Δελτίο ΕΚΑΧ |
- |
Εθνική Κεντρική Αρχή |
Οπτικά χαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
|
Φωτεινότητα (VCC προμηθεύεται εξωτερικά) |
Λβρ | Σημείωση 5 | 160 | - | - | cd/m2 | |
|
Φωτεινότητα (VCC που παράγεται από εσωτερικό συνεχές ρεύμα) |
Λβρ | Σημείωση 6 | 160 | 180 | - | cd/m2 | |
| Κ.Ι.Ε. (Λευκός) | (x) (y) | Α.Κ.Ε. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | |||
| Γωνία θέασης | - | Ελεύθερος | - | βαθμός | |||
Χαρακτηριστικά DC
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.3 | V | ||
|
Πρόσθετη τάση τροφοδοσίας για οθόνη (Περιβάλλεται εξωτερικά) |
ΚΑΚ |
Σημείωση 5 (Εσωτερικό DC/DC απενεργοποίηση) |
7.0 | 7.25 | 7.5 | V | |
| Η τάση τροφοδοσίας για ταυτόχρονο/αμετάβλητο | Επενδύσεις | Εσωτερική ενεργοποίηση συνεχούς ρεύματος / συνεχούς ρεύματος | 3.3 | - | 4.2 | V | |
| Η τάση τροφοδοσίας για οθόνη (παραγόμενη από εσωτερικό συνεχές ρεύμα) | ΚΑΚ |
Σημείωση 6 (Εσωτερική ενεργοποίηση συνεχούς ρεύματος) |
7.0 | - | 7.25 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | IOUT = 100μA, 3,3MHz | 0.8×VDD | - | ΔΕΔ | V | |
| Εισαγωγή χαμηλού επιπέδου | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | ΔΕΔ | V | |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDD | V | |
| ρεύμα λειτουργίας για VDD | ΔΕΔ | - | 180 | 300 | μA | ||
| Ενεργό ρεύμα για VCC (VCC που τροφοδοτείται εξωτερικά) |
ΔΠΔ |
Σημείωση 7 |
- |
5 |
10 |
mA |
|
| Εργασιακό ρεύμα για VBAT (VCC που παράγεται από εσωτερικό DC/DC) | IBAT |
Σημείωση 8 |
- |
10 |
15 |
mA |
|
| ρεύμα κατάστασης αδράνειας για VDD | ΔΕΔ, ΝΟΥΜΟ | - | 1 | 5 | μA | ||
| ρεύμα κατάστασης αδράνειας για VCC | ICC, SLEEP | - | 2 | 10 | μA | ||

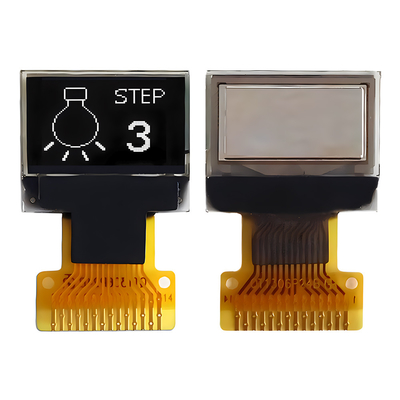

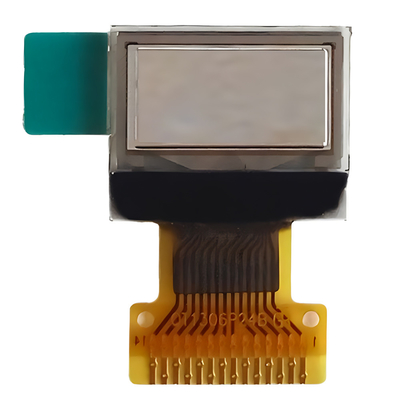

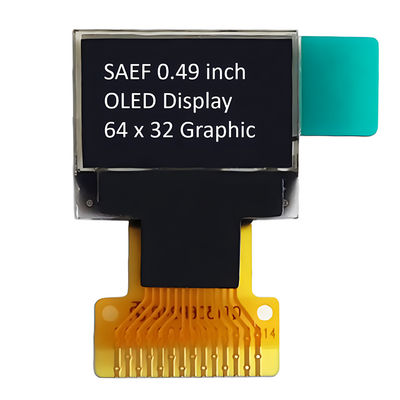

Εικόνα προϊόντος
Περιεχόμενο των δοκιμών αξιοπιστίας
| Άρθρο | Προϋποθέσεις | Κριτήρια | |
| Λειτουργία υψηλής θερμοκρασίας | 70°C, 240 ώρες |
Οι λειτουργικές λειτουργίες λειτουργούν. |
|
| Λειτουργία χαμηλής θερμοκρασίας | -40°C, 240 ώρες | ||
| Αποθήκευση υψηλής θερμοκρασίας | 85°C, 240 ώρες | ||
| Αποθήκευση χαμηλής θερμοκρασίας | -40°C, 240 ώρες | ||
| Λειτουργία υψηλής θερμοκρασίας/υγρασίας | 60°C, 90% RH, 120 ώρες | ||
| Θερμικό σοκ |
-40°C <==> 85°C, 24 κύκλοι 60 λεπτά διαμονή |
||
