Λεπτομέρειες:
|
| Προϊόν: | 0Οθόνη OLED 96" | Αριθμός Pixels: | 128x64 εικονοκύτταρα |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | SSD1315 ή ισοδύναμο | Τρόπος εμφάνισης: | Παθητική μήτρα |
| Εμφάνιση χρώματος: | Μονοχρώμα (Λευκό) | Καθήκον οδήγησης: | 1/64 καθήκον |
| Μέγεθος πίνακα: | 240,7 x 16,6 x 1,3 (mm) | Ενεργός χώρος: | 210,74 x 11,175 (mm) |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Διασύνδεση: | SPI/I2C/8080 |
| Σύνδεση: | Συμπλέκτης | Αριθμός πιν: | 30 καρφίτσες (Μπορεί να προσαρμοστεί) |
| Εργασιακή θερμοκρασία.: | -40C - +70C | Θερμοκρασία αποθήκευσης.: | -40C - +85C |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εικονική οθόνη,Δείκτης SPI Oled,30 πιν OLED οθόνη |
||
Χονδρική τιμή 0,96 ιντσών OLED οθόνη εισαγωγή προϊόντος
Η οθόνη οθόνης OLED 0,96 ιντσών είναι μια μικρή αυτοφωτιστική συσκευή οθόνης που χρησιμοποιείται ευρέως σε διάφορες έξυπνες συσκευές και όργανα λόγω του ελαφρού βάρους, της χαμηλής κατανάλωσης ενέργειας, της υψηλής αντίθεσης,και χαρακτηριστικά ευρείας οπτικής γωνίαςΟι οθόνες OLED 0,96 ιντσών χρησιμοποιούν συνήθως τσιπάκια SSD1315 / SSD1306 και υποστηρίζουν πολλαπλές λειτουργίες διεπαφής, συμπεριλαμβανομένων των 6800 και 8080 παράλληλων, 3-σύρματων ή 4-σύρματων σειριακών SPI και IIC λειτουργίας διεπαφής.Αυτός ο τύπος οθόνης οθόνης έχει αυτοφωτιστικά χαρακτηριστικά και δεν απαιτεί φως πίσω, με αποτέλεσμα καλύτερη απόδοση οθόνης, ταχύτερη ταχύτητα απόκρισης και ευρύτερη γωνία θέασης.
Η οθόνη OLED 0,96 ιντσών που παράγεται από την SAEF TECHNOLOGY χρησιμοποιείται ευρέως σε smartphones, smartwatches, συσκευές παρακολούθησης της υγείας, συστήματα βιομηχανικού ελέγχου, φορητές κονσόλες παιχνιδιών,και άλλες περιπτώσεις που απαιτούν μικρές και αποτελεσματικές οθόνεςΜε τη συνεχή πρόοδο της τεχνολογίας και την αύξηση της ζήτησης της αγοράς, ηΗ οθόνη OLED 96 ιντσών από την SAEF TECHNOLOGY αναμένεται να βελτιστοποιηθεί περαιτέρω και να βελτιωθεί όσον αφορά τις επιδόσεις της οθόνηςΕν τω μεταξύ, με την ταχεία εξέλιξη του Διαδικτύου των Πραγμάτων και των φορητών συσκευών, η τεχνολογία των ηλεκτρονικών υπολογιστών έχει αυξηθεί σημαντικά.οι προοπτικές εφαρμογής τέτοιων μικρών οθονών OLED θα είναι ακόμη ευρύτερες.
Με την υποστήριξη της παραγωγής μεγάλης κλίμακας, η SAEF TECHNOLOGY ελέγχει το κόστος παραγωγής και βελτιστοποιεί τις διαδικασίες παραγωγής, με αποτέλεσμα εξαιρετικά χαμηλά κόστη για προϊόντα OLED μικρού μεγέθους 0,96 ιντσών,που καλύπτει τις ανάγκες μεγάλου αριθμού χρηστών για μαζική παραγωγή.
Χαρακτηριστικά
| Άρθρα | Προδιαγραφές | Μονάδα |
| Αριθμός μοντέλου. | SFOS096XZ-7120AP | |
| Διαγώνιο μέγεθος | 0.96 | Δοκίμημα |
| Απόφαση | 128x64 | Σημείωση: |
| Ενεργός χώρος | 21.740 ((W) x 11.175 ((H) | mm2 |
| Διάσταση του σχεδίου | 24.70 ((W) x 16.60 ((H) | mm2 |
| Πιξέλες | 0.170 ((W) x 0.175 ((H) | mm2 |
| Μέγεθος pixel | 0.150 ((W) x 0,150 ((H) | mm2 |
| Κύκλος ελέγχου οδηγού | SSD1315Z | - |
| Εμφάνιση χρώματος | Λευκό | - |
| Γκρι Σκάλα | 1 | Λίγο. |
| Διασύνδεση | 4-SPI/I2C/8080 | - |
| Τύπος συσκευασίας IC | Επενδύσεις | - |
| Τύπος σύνδεσης μονάδας | Στρατιώτης | - |
| Δάχος | 10,30 ± 0.1 | μμ |
| Βάρος | ΔΕΔ ± 10% | g |
| Υπηρεσία | 1/64 | - |
Σχεδιασμός περίγραμμα
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | Σύμβολο | Περιγραφή |
| 1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 2 | C1N |
CXP/CXN-Pin για πυκνωτή αντλίας φόρτισης·Συνδέονται μεταξύ τους με πυκνωτή |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | Επενδύσεις | Η παροχή ενέργειας για το κύκλωμα ρυθμιστή αντλίας φόρτισης. |
| 7,10 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 8 | Επικεφαλής | Αυτή είναι μια καρφίτσα γης. |
| 9 | ΔΕΔ | Σφραγίδα τροφοδοσίας για λειτουργία λογικής πυρήνα. |
| 11 | BS1 |
Πινάκια επιλογής διεπαφής λεωφορείου MCU. |
| 12 | BS2 | |
| 13 | ΚΑ | Αυτή είναι η είσοδος επιλογής τσιπ. |
|
14 |
ΑΠΕ |
Επαναφορά της εισόδου σήματος.όταν η καρφίτσα είναι τραβήχτηκε χαμηλά, η εκκίνηση του τσιπ είναι εκτελεσθεί. Κρατήστε αυτή την καρφίτσα υψηλή ((δηλαδή συνδέεται με VDD) κατά τη διάρκεια της κανονικής λειτουργίας |
|
15 |
Α0 |
Όταν τραβήχτηκε HIGH (δηλαδή συνδέεται με το VDD), τα δεδομένα στο D[7:0] αντιμετωπίζονται ως δεδομένα. Όταν τραβηχτεί χαμηλά, τα δεδομένα στο D[7:0] θα μεταφερθούν στο μητρώο εντολών. Στη λειτουργία I2C, αυτή η καρφίτσα λειτουργεί ως SA0 για την επιλογή της διεύθυνσης σκλάβου. Όταν επιλέγεται η σειριακή διεπαφή τριών καλωδίων, αυτή η καρφίτσα πρέπει να συνδέεται με το VSS. |
|
16 |
WR |
Αυτή είναι η πένα εισόδου ελέγχου ανάγνωσης / εγγραφής που συνδέεται με την διεπαφή MCU. Όταν επιλέγεται η λειτουργία διεπαφής 8080, αυτή η καρφίτσα θα είναι η είσοδος εγγραφής (WR#). Η λειτουργία εγγραφής δεδομένων ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και επιλέγεται το τσιπ. |
|
17 |
ΕΠ και ΕΤ |
Κατά τη σύνδεση με έναν μικροεπεξεργαστή σειράς 8080, αυτή η καρφίτσα λαμβάνει το σήμα ανάγνωσης (RD #). Όταν έχει επιλεγεί σειριακή ή I2C διεπαφή, η καρφίτσα αυτή πρέπει να είναι συνδεδεμένη με το VSS. |
|
18 ~ 25 |
D0 ~ D7 |
Όταν επιλέγεται η λειτουργία σειριακής διεπαφής, η D0 θα είναι η είσοδος σειριακού ρολογιού: SCLK·D1 θα είναι η είσοδος σειριακών δεδομένωνΌταν επιλέγεται η λειτουργία I2C, η D2, η D1 πρέπει να συνδέονται μεταξύ τους και να χρησιμεύουν ως SDAout, SDAin στην εφαρμογή και η D0 είναι η είσοδος σειριακού ρολογιού, SCL. |
|
26 |
IREF |
Αυτή είναι η πένα αναφοράς ισχύος εξόδου τμήματος. Όταν χρησιμοποιείται εξωτερικό IREF, πρέπει να συνδέεται αντίσταση μεταξύ της καρφίτσας και του VSS για να διατηρείται το ρεύμα IREF σε 30uA. Όταν χρησιμοποιείται εσωτερικό IREF, η καρφίτσα αυτή πρέπει να παραμένει NC. |
|
27 |
VCOMH |
Η καρφίτσα για το σήμα COM απενεργοποίησε το επίπεδο τάσης. Ένας πυκνωτής θα πρέπει να συνδεθεί μεταξύ αυτής της καρφίτσα και VSS.Com |
|
28 |
ΚΑΚ |
Η παροχή ενέργειας για την τάση κίνησης του πάνελ. Αυτή είναι επίσης η πιο θετική πίδα παροχής τάσης ενέργειας. Όταν ενεργοποιείται η αντλία φόρτισης, ένας πυκνωτής πρέπει να συνδεθεί μεταξύ αυτής της πινής και του VSS. |
| 29,30 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
Απόλυτη μέγιστη αξιολόγηση
| Άρθρα | Ελάχιστο. | Μαξ. | Μονάδα |
| Η τάση τροφοδοσίας (VDD) | -Ούτε ένα.3 | +4.0 | V |
| Η τάση τροφοδοσίας (VBAT) | -Ούτε ένα.3 | +6.0 | V |
| Η τάση τροφοδοσίας (VCC) | 0 | +18.0 | V |
| Θερμοκρασία λειτουργίας (TOP) | -40 | 70 | °C |
| Θέρμανση αποθήκευσης (TST) | -40 | 85 | °C |
Χαρακτηριστικά DC
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Πρόσθετη τάση |
Λογική τροφοδοσία τάσης IC | ΔΕΔ | 1.65 | 3.0 | 3.5 | V |
| Η τάση τροφοδοσίας του ρυθμιστή αντλίας φόρτισης |
Επενδύσεις |
3.0 |
3.3 |
4.5 |
V |
|
|
Λειτουργία (για οθόνη OLED) |
ΚΑΚ |
7.0 |
7.5 |
8.0 |
V |
|
|
Εισαγωγή Τετάρτη |
Υψηλή τάση | ΧΙΒ | 0.8 x VDD | - | ΔΕΔ | V |
| Χαμηλή τάση | VIL | 0 | - | 0.2 x VDD | V | |
|
Αποδόσεις Τετάρτη |
Υψηλή τάση | VOH | 0.9 x VDD | - | ΔΕΔ | V |
| Χαμηλή τάση | Αερομεταφορές | Επικεφαλής | - | 0.1 x VDD | V | |

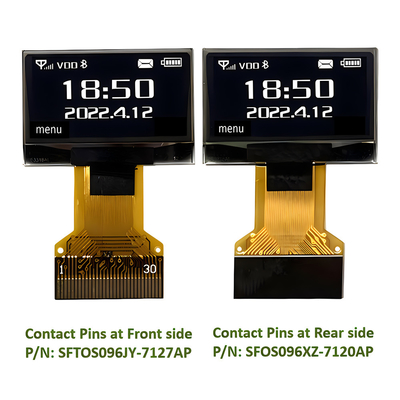

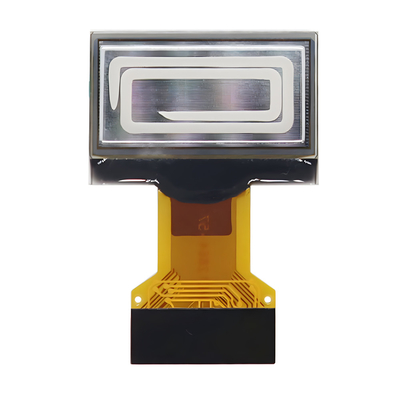

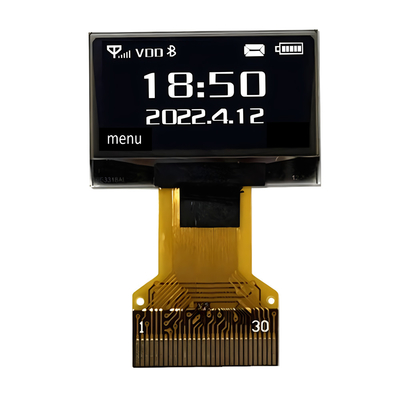

Προβλήματαuct Εικόνες
Δοκιμή αξιοπιστίας
| - Όχι, όχι, όχι. | Άρθρο | Υπόθεση | Ποσότητα |
| 1 |
Αποθήκευση υψηλής θερμοκρασίας (HTS) |
85±2°C, 200 ώρες | 3 |
| 2 |
Δραστηριότητα υψηλής θερμοκρασίας (HTO) |
70±2°C, 96 ώρες | 3 |
| 3 |
Αποθήκευση χαμηλής θερμοκρασίας (LTS) |
-40±2°C, 200 ώρες | 3 |
| 4 |
Λειτουργία χαμηλής θερμοκρασίας (LTO) |
-40±2°C, 96 ώρες | 3 |
|
5 |
Υψηλή θερμοκρασία / Αποθήκευση υψηλής υγρασίας (ΧΧΧΧ) |
50±3°C, 90%±3%RH, 120 ώρες |
3 |
|
6 |
Θερμικό σοκ (μη λειτουργία) (ΤΣ) |
-20±2°C ~ 25°C ~ 70±2°C (30 λεπτά) (5 λεπτά) (30 λεπτά) 10 κύκλοι |
3 |
| 7 | Δονήσεις (Πακετάρισμα) |
10~55~10Hz, πλάτος 1,5mm, 1 ώρα για κάθε κατεύθυνση x, y, z |
1 Καρτόνι |
| 8 | Παύση (Πακετάρισμα) | Υψόμετρος: 1 m, κάθε φορά για 6 πλευρές, 3 άκρες, 1 γωνία | 1 Καρτόνι |
| 9 | ΕΣΔ (οικισμός τελικού προϊόντος) | ±4kVR:330Ω, C:150pF 10 φορές, εκκένωση αέρα | 3 |
