Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών OLED + 4 πιν PCB | Απόφαση: | 128x64 εικονοκύτταρα |
|---|---|---|---|
| Εμφάνιση χρώματος: | Λευκό/Μπλε/Κίτρινο Μπλε Fontz | Δομή: | COG + PCB |
| Διασύνδεση: | Ι2Γ(ΙΙΓ) | Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες (85/85/85/85) |
| Σχεδιασμός Dim.: | 24.7 × 27 × 3,6 (mm) | Σύνδεση: | Πινάκια επικεφαλίδας |
| Αριθμός πιν: | 4 καρφίτσες | Εργασιακή θερμοκρασία.: | -40°C έως +85°C |
| Διάρκεια ζωής: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.96 ιντσών οθόνη OLED,Λευκή οθόνη OLED,Δείκτης OLED 4pin I2C |
||
SFOM096YZ4-12864WB-02 Προδιαγραφή.pdf
Εισαγωγή του προϊόντος
0Το OLED 96 ιντσών με 4-pin PCB είναι μια μικροσκοπική μονάδα οθόνης που χρησιμοποιείται ευρέως σε ενσωματωμένα συστήματα και φορητές ηλεκτρονικές συσκευές.Αυτός ο τύπος οθόνης παίζει σημαντικό ρόλο σε τομείς όπως τα έξυπνα ρολόγια, ελεγκτές υγείας και βιομηχανικό εξοπλισμό λόγω του μικρού μεγέθους, της χαμηλής κατανάλωσης ενέργειας και της υψηλής αντίθεσης.παρέχοντας στους χρήστες μια διαισθητική απεικόνιση πληροφοριών.
Επιπλέον, τα driver ICs για OLED 0,96 ιντσών με μονάδες PCB 4-pin όπως SSD1306, SSD1315 κλπ., λόγω του τυποποιημένου σχεδιασμού τους, ενισχύουν περαιτέρω την ευελιξία τους σε διάφορες συσκευές.Αυτό το υψηλό επίπεδο συμβατότητας παρέχει μεγάλη ευκολία στους χρήστες κατά τον σχεδιασμό ενσωματωμένων συστημάτων ή έργων DIY.
Χαρακτηριστικά
0Τα προϊόντα OLED 96 ιντσών με PCB 4 πινών έχουν συνήθως τις ακόλουθες τεχνικές προδιαγραφές:
Σχεδιασμός περίγραμμα
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή | |
| 1 | Εθνική Τράπεζα | Αυτό είναι ένα γήπεδο, πρέπει να είναι συνδεδεμένο στο έδαφος. | |
| 2 | ΔΕΔ | Η παροχή ενέργειας για OLED. Αυτή είναι μια πένα παροχής τάσης. πρέπει να συνδεθεί με την πηγή. | |
| 3 | ΣΚΛ | Αυτή η εισαγωγή σειριακού ρολογιού SCL | |
| 4 | ΣΔΑ | Αυτή η κατά σειρά είσοδος δεδομένων SDA | |
Ηλεκτροοπτικά χαρακτηριστικά
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Λειτουργική φωτεινότητα | Α | 80 | 100 | - | cd /m2 | Όλα τα pixels ON | |
| Κατανάλωση ενέργειας | Π | - | 50 | 60 | mW |
30% των εικονοστοιχείων ON |
|
| Συχνότητα καρέ | Φρ. | - | 105 | - | Hz | - | |
|
Χρώμα Συντονισμός |
Μπλε | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Σκοτεινό δωμάτιο |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Χρόνος απόκρισης |
Σηκωθείτε | Τρ | - | 10 | - | Εμείς | - |
| Αποσύνθεση | Td | - | 10 | - | Εμείς | - | |
| Αντιδιαστολή | Αρ | 10000:1 | - | - | - | Σκοτεινό δωμάτιο | |
| Γωνία θέασης | θ |
160 | - | - | Πτυχίο | - | |
| Διάρκεια ζωής λειτουργίας | Πάνω | 22000 | - | - | Αριθμός ωρών | L= 80 cd/m2 | |

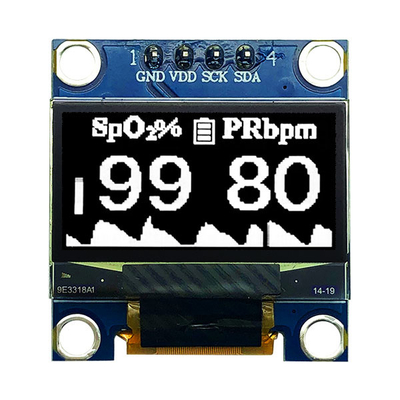

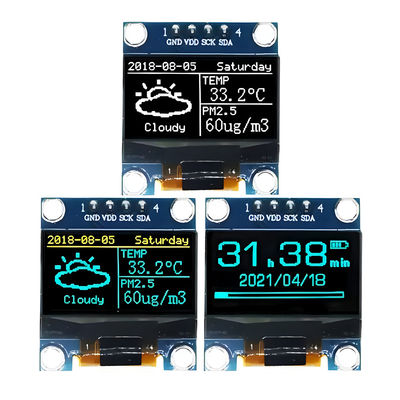

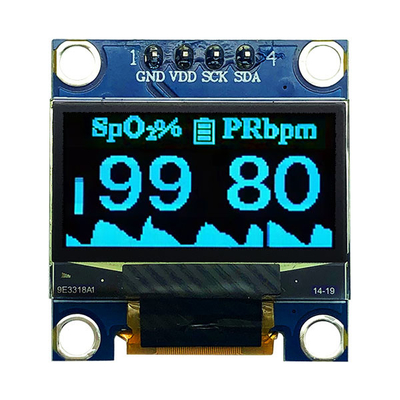

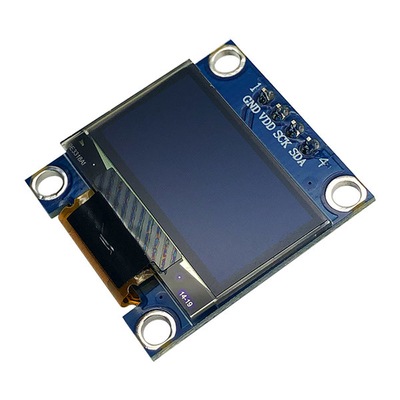

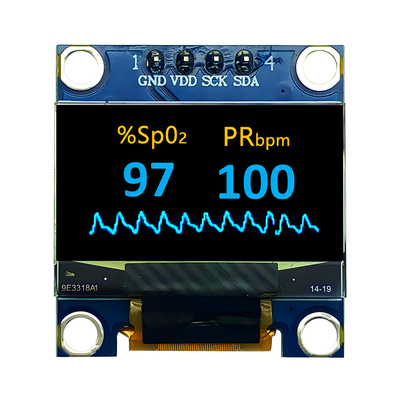

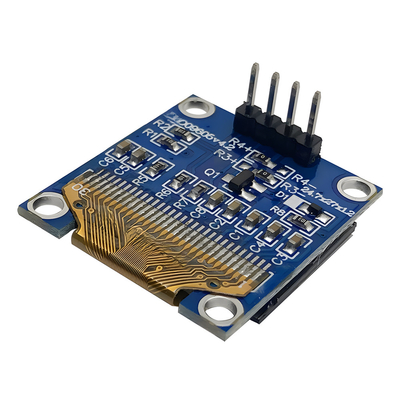

Εικόνα προϊόντος
Δοκιμή αξιοπιστίας
| - Όχι, όχι, όχι. | Άρθρο | Υπόθεση | Ποσότητα |
| 1 |
Αποθήκευση υψηλής θερμοκρασίας (HTS) |
85±2°C, 200 ώρες | 3 |
| 2 |
Δραστηριότητα υψηλής θερμοκρασίας (HTO) |
80±2°C, 96 ώρες | 3 |
| 3 |
Αποθήκευση χαμηλής θερμοκρασίας (LTS) |
-40±2°C, 200 ώρες | 3 |
| 4 |
Λειτουργία χαμηλής θερμοκρασίας (LTO) |
-40±2°C, 96 ώρες | 3 |
|
5 |
Υψηλή θερμοκρασία καιΑποθήκευση υγρασίας(ΧΧΧΧ) |
50±3°C, 90%±3%RH, 120 ώρες |
3 |
|
6 |
Θερμικό σοκ (μη λειτουργία) (ΤΣ) |
-20±2°C ~ 25°C ~ 70±2°C (30 λεπτά) (5 λεπτά) (30 λεπτά) 10 κύκλοι |
3 |
| 7 | Δονήσεις (Πακετάρισμα) |
10~55~10Hz, πλάτος 1,5mm, 1 ώρα για κάθε κατεύθυνση x, y, z |
1 Καρτόνι |
| 8 | Παύση (Πακετάρισμα) | Υψόμετρος: 1 m, κάθε φορά για 6 πλευρές, 3 άκρες, 1 γωνία | 1 Καρτόνι |
| 9 | ΕΣΔ (οικισμός τελικού προϊόντος) | ±4kVR:330Ω, C:150pF 10 φορές, εκκένωση αέρα | 3 |
Σύγκριση με τους ανταγωνιστές
Στην αγορά των OLED 0,96 ιντσών με προϊόντα PCB 4 πινών, υπάρχουν πολλοί ανταγωνιστές με διαφορετικά πλεονεκτήματα και χαρακτηριστικά.Η τεχνολογία SAEF έχει τα ακόλουθα πλεονεκτήματα::
Τεχνολογία και ικανότητα καινοτομίας:Η SAEF έχει μεγάλη συσσώρευση τεχνολογίας οθονών OLED, η οποία μπορεί να παρέχειπροϊόντα υψηλής ανάλυσης και εξαιρετικής χρωματικής απόδοσης, ενώ παράλληλα κυκλοφορούν συνεχώς καινοτόμα προϊόντα για την κάλυψη της ζήτησης της αγοράς.
Ικανότητα και αλυσίδα εφοδιασμού:Η SAEF διαθέτει ισχυρή παραγωγική ικανότητα και ένα ολοκληρωμένο σύστημα εφοδιαστικής αλυσίδας, το οποίο μπορεί να εξασφαλίσει σταθερό εφοδιασμό προϊόντων και να ανταποκριθεί γρήγορα στις αλλαγές της αγοράς.
Προσαρμοσμένες υπηρεσίες:Η SAEF μπορεί να παρέχει εξατομικευμένες υπηρεσίες για το σχεδιασμό και την παραγωγή προϊόντων OLED 0,96 ιντσών με PCB 4 πινών με ειδικές προδιαγραφές σύμφωνα με τις ανάγκες των πελατών,ανταποκρίνεται στις απαιτήσεις ειδικών σενάριων εφαρμογής.
Επιρροή μάρκας:Το εμπορικό σήμα SAEF έχει μεγαλύτερη αναγνώριση και εμπιστοσύνη στην αγορά και τα προϊόντα μας μπορούν να κερδίσουν μεγαλύτερη προσοχή της αγοράς και επιλογή των πελατών.
