Λεπτομέρειες:
|
| Προϊόν: | 2.42 ιντσών (2.4") OLED οθόνη | Απόφαση: | 128X64 κουκίδες |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Ενεργός χώρος: | 55.01 ((L) x 27.5 ((W) (mm) |
| Πιξέλες: | 00,43 x 0,43 (mm) | μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας |
| θερμοκρασία λειτουργίας: | -40°C σε +70°C | Αριθμός πιν: | 7 καρφίτσες επιγραφών |
| Διασύνδεση: | Διεπαφή SPI | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2Πίνακας ελέγχου OLED 42 ιντσών,SSD1309 Πίνακας ελέγχου OLED,7-pin SPI OLED οθόνη |
||
SFOM242YZ7-12864WBYG-01 Προδιαγραφή.pdf
Εισαγωγή του προϊόντος
Η πλακέτα ελέγχου OLED 7-pin interface SPI 2,42-ιντσών είναι μια πλακέτα ελέγχου που ενσωματώνει τεχνολογία οθόνης OLED υψηλών επιδόσεων, κατάλληλη για σενάρια εφαρμογής που απαιτούν υψηλή αντίθεση,εξαιρετικά λεπτή σχεδίασηΗ πλατφόρμα ελέγχου είναι εξοπλισμένη με τσιπ οδηγού SSD1309 / SPD0301, που υποστηρίζει επικοινωνία διπλής διεπαφής SPI / I2C, παρέχοντας στους χρήστες ευέλικτες επιλογές σύνδεσης.
Τεχνική παράμετρος
Μέγεθος οθόνης: 2,42 ίντσες
Ανάλυση: 128 × 64 pixel
Χρώμα οθόνης: λευκό, κίτρινο, πράσινο και μπλε προαιρετικό
Τσιπ ελέγχου: SSD1309/SPD0301
Διασύνδεση επικοινωνίας: SPI/I2C
Φυσική διεπαφή: GH1.25 7Pin
Δραστηριώδης τάση: 3.3V/5V
Μέγεθος οθόνης: 55,01 × 27,49 mm
Μέγεθος προϊόντος: 61,50 × 39,50 mm
Χαρακτηριστικά του προϊόντος
Υψηλή αντίθεση: τα χαρακτηριστικά αυτοφωτισμού του OLED με τη διασύνδεση SPI 7-pin 2,42-ιντσών παρέχουν εξαιρετικά υψηλή αντίθεση και εξαιρετικά αποτελέσματα οθόνης.
Υπερ λεπτή και ελαφριά: Λόγω της αυτοφωτιστικής αρχής των OLED, δεν υπάρχει ανάγκη για φως πίσω, καθιστώντας την πλακέτα ελέγχου λεπτότερη και ελαφρύτερη.
Λειτουργία χαμηλής κατανάλωσης ενέργειας: Το OLED 2,42-ιντσών δεν καταναλώνει ενέργεια όταν εμφανίζεται μαύρο, γεγονός που συμβάλλει στη μείωση της συνολικής κατανάλωσης ενέργειας.
Ευρεία οπτική γωνία οθόνης: 2,42-ιντσών OLED Παρέχει ευρεία οπτική γωνία άνω των 170 °, εξασφαλίζοντας καθαρή θέαση από διαφορετικές γωνίες.
Γρήγορη ανταπόκριση: ο γρήγορος χρόνος ανταπόκρισης του OLED με τη διασύνδεση SPI 7-pin 2,42-ιντσών είναι κατάλληλος για εφαρμογές με δυναμικές εικόνες και γρήγορη ανανέωση.
Υποστήριξη επικοινωνίας SPI/I2C: συμβατό με δύο πρωτόκολλα επικοινωνίας, βολικό για σύνδεση με διάφορους μικροελεγκτές.
Υποστήριξη λογισμικού
Παροχή ολοκληρωμένης υποστήριξης για την ανάπτυξη λογισμικού, συμπεριλαμβανομένων:
Δεδομένα ρουτίνας: Παρέχετε δείγμα κώδικα για πλατφόρμες όπως Raspberry Pi, Arduino, STM32, ESP32 κλπ.
Πρωτόκολλο επικοινωνίας: παρέχεται λεπτομέρεια εφαρμογής για τα πρωτόκολλα επικοινωνίας SPI και I2C.
Γραφική βιβλιοθήκη: υποστηρίζει βασικές λειτουργίες γραφικού σχεδιασμού και απεικόνισης κειμένου.
Υποστήριξη γραμματοσειρών: Ενσωματώθηκε σε πολλαπλές γραμματοσειρές για να καλύψει τις ανάγκες εμφάνισης διαφορετικών γλωσσών και χαρακτήρων.
Σχεδιασμός περίγραμμα
Ορισμός καρφίτσης διεπαφής (σύνδεση υλικού)
| Πινάκια | Σύμβολο | Περιγραφές |
| 1 | Εθνική Τράπεζα | Το έδαφος του λογικού κυκλώματος |
| 2 | ΔΕΔ | Η τροφοδοσία ενέργειας για τη λογική |
| 3 | SCK | Εισαγωγή σειριακού ρολογιού. |
| 4 | ΣΔΑ | Εισαγωγή δεδομένων σειράς. |
| 5 | ΕΣΤ | Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας. |
|
6 |
Δ.Σ. |
Όταν η καρφίτσα τραβηχτεί ψηλά και επιλέγεται η λειτουργία σειριακής διεπαφής, τα δεδομένα στο SDIN Όταν είναι χαμηλή, τα δεδομένα στο SDIN θα μεταφερθούν στο μητρώο εντολών. |
| 7 | ΚΑ | Επιλέξτε το τσιπ. Το τσιπ επιλέγεται όταν CS0 = L. |
Απόλυτες μέγιστες αξιολογήσεις
|
Παράμετρος |
Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | -Ούτε ένα.3 | 4 | V |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 8 | 17 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 70 | .Γ |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | .Γ |
| Διάρκεια ζωής (220 cd/m2) | 13,000 | - | ώρα | |
| Χρόνος ζωής (200 cd/m2) | 15,000 | - | ώρα | |
|
Διάρκεια ζωής (180 cd/m2) |
16,000 | - | ώρα |
Ηλεκτρικές προδιαγραφές
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Συνήθης κατανάλωση ρεύματος | Όλα τα pixel είναι ανοιχτά. | - | 17 | 25 | mA | |
| Καταναλώσεις ρεύματος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 0.5 | 1.5 | mA | |
| Συνήθης κατανάλωση ισχύος | Όλα τα pixel είναι ανοιχτά. | - | 71.5 | 97.5 | mW | |
| Κατανάλωση ισχύος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 6.5 | 19.5 | mW | |
| Φωτεινότητα | Λβρ | - | 90 | 110 | - | cd/m2 |
| Κ.Ι.Ε. (Λευκός) |
(x) (ι) |
Α.Κ.Ε. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | - | |
|
Γωνία θέασης
|
- | 160 | - | - | βαθμός |

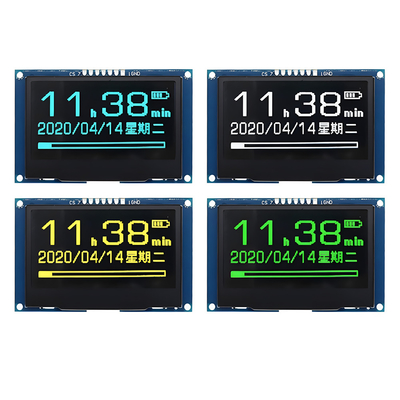

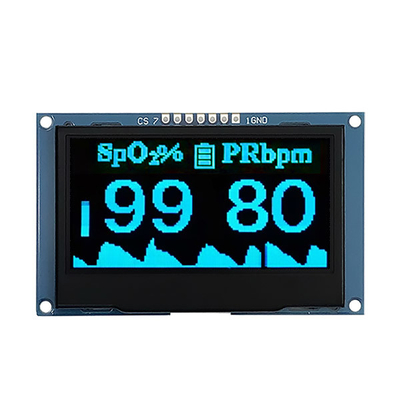

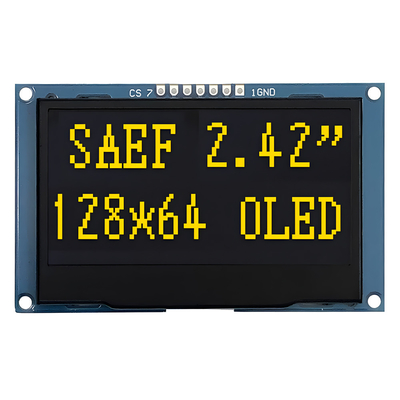

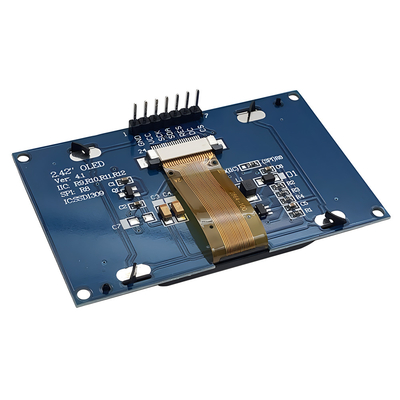

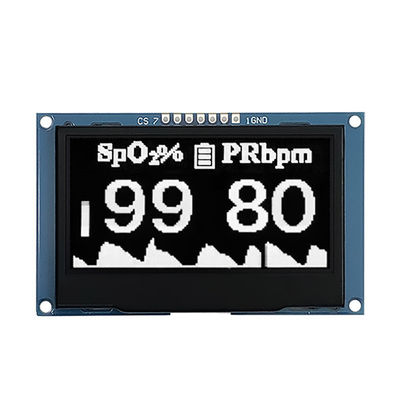

Εικόνα προϊόντος
Όρος δοκιμής αξιοπιστίας
|
Άρθρο |
Προϋποθέσεις |
Κριτήρια |
| Λειτουργία υψηλής θερμοκρασίας | 70.C, 240 ώρες |
Η λειτουργική λειτουργίες λειτουργούν. |
| Λειτουργία χαμηλής θερμοκρασίας | -40 °C, 120 ώρες | |
| Αποθήκευση υψηλής θερμοκρασίας | 85.C, 120 ώρες | |
| Αποθήκευση χαμηλής θερμοκρασίας | -40 βαθμοί, 120 ώρες. | |
| Λειτουργία υψηλής θερμοκρασίας/υγρασίας | 65.C, 90% RH, 120 ώρες | |
|
Θερμικό σοκ |
-40°C ~ 85°C (-40°C /30min, διέλευση /3min, 85°C /30min, διέλευση/3min) 1 κύκλος: 66min, 100 κύκλοι |
