Λεπτομέρειες:
|
| Προϊόν: | 2.23" OLED μονάδα οθόνης | Απόφαση: | 128 x 32 |
|---|---|---|---|
| Τύπος γυαλιού: | OLED | Οπτική: | Όλες οι γωνίες θέασης 80/80/80/80 |
| Διασύνδεση: | Δικαίωμα εκτέλεσης | Σχεδιασμός Dim.: | 620,0 x 24,0 x 2,0 (mm) |
| Ενεργός χώρος: | 550,02 x 13,1 mm | θερμοκρασία λειτουργίας: | -40°C έως +85°C |
| Αριθμός πιν: | 24 καρφίτσες | Ελεγκτής: | SSD1305 ή ισοδύναμο |
| Τρόπος οδήγησης: | 1/32 Κύκλος εργασίας | Συνδετήρας: | COG+FPC |
| Αντιδιαστολή: | 2000: 1 (Αντιδιαστολή σκοτεινού δωματίου) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2.23 ιντσών OLED οθόνη,128*32 Dot Matrix PMOLED οθόνη,Μονάδα οθόνης OLED 24 πιν |
||
2.23 ίντσες OLED οθόνη 128x32 Pixels εισαγωγή προϊόντος
Το SFOS223XZ-12832PA-N είναι ένα 2,23 ιντσών OLED μοντέλο οθόνης με οθόνη PMOLED 128x32 μονάδων και οδηγό SSD1305.
Σε πρακτικές εφαρμογές, μπορεί να χρειαστεί να γράψετε ή να χρησιμοποιήσετε υπάρχουσες βιβλιοθήκες για την εκκίνηση της μονάδας εμφάνισης, να ορίσετε τις παραμέτρους εμφάνισης και να στείλετε δεδομένα στη μονάδα εμφάνισης για την εμφάνιση γραφικών ή κειμένου.Για παράδειγμα:, μπορεί να χρειαστεί να ρυθμίσετε την περιοχή οθόνης, την καθαρή οθόνη, τα σημεία ή τις γραμμές ζωγραφικής κλπ. Κατά την επιλογή μιας μονάδας οθόνης OLED, παράγοντες όπως η κατανάλωση ενέργειας, η ανάλυση, ο τύπος διεπαφής, το χρώμα της οθόνης,τάση λειτουργίας, και το εύρος θερμοκρασιών θα πρέπει να εξετάζεται για να εξασφαλιστεί ότι πληροί τις ειδικές απαιτήσεις εφαρμογής.
Προδιαγραφές προβολής
1) Τρόπος εμφάνισης: Παθητική μήτρα
2) Χρώμα οθόνης: Μονοχρώμιο (μπλε)
3) Δουλειά οδήγησης: 1/32 Δουλειά
Μηχανικές προδιαγραφές
1) Σχέδιο: Σύμφωνα με το παραρτημένο σχέδιο.
2) Αριθμός Pixels: 128 × 32
3) Μέγεθος πίνακα: 62,0 × 24,0 × 2,0 (mm)
4) Ενεργός χώρος: 55,02 × 13,1 mm
5) Πιξέλες Pitch: 0,43 × 0,41 (mm)
6) Μέγεθος των pixel: 0,41 × 0,39 (mm)
Σχεδιασμός περίγραμμα
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | -Ούτε ένα.3 | 4 | V |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 0 | 15 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 85 | .Γ |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | .Γ |
| Διάρκεια ζωής (120 cd/m2) | 20,000 | - | ώρα | |
| Διάρκεια ζωής (80 cd/m2) | 30,000 | - | ώρα |
Οπτικά χαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Φωτεινότητα | Λβρ | Σημείωση 5 | 100 | 120 | - | cd/m2 |
|
Κ.Ι.Ε. (Μπλε) |
(x) (y) |
Α.Κ.Ε. 1931 |
0.110.21 | 0.150.25 | 0.190.29 | |
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | ||
| Γωνία θέασης | - | - | - | Ελεύθερος | - | βαθμός |
Χαρακτηριστικά DC
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.3 | V | ||
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | Σημείωση 5 | 11.5 | 12 | 12.5 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | IOUT = 100μA, 3,3MHz | 0.8×VDD | - | ΔΕΔ | V | |
| Εισαγωγή χαμηλού επιπέδου | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | ΔΕΔ | V | |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDD | V | |
| ρεύμα λειτουργίας για VDD | ΔΕΔ | - | 180 | 300 | μA | ||
| ρεύμα λειτουργίας για VCC | ΔΠΔ | Σημείωση 6 |
- |
18 | 25 |
mA |
|
| ρεύμα κατάστασης αδράνειας για VDD | ΔΕΔ, ΝΟΥΜΟ | - | 1 | 5 | μA | ||
| ρεύμα κατάστασης αδράνειας για VCC | ICC, SLEEP | - | - | 2 | 10 | μA | |
Ηλεκτρικά χαρακτηριστικά
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Πρόσθετη τάση |
Λογική τροφοδοσία τάσης IC | ΔΕΔ | 1.65 | 3.0 | 3.5 | V |
| Λειτουργία (για οθόνη OLED) | Επικεφαλής | 12.5 | 13.0 | 13.5 | V | |
|
Τεχνολογία |
Υψηλή τάση | ΧΙΒ | 0.8 * VDD |
- |
ΔΕΔ | V |
| Χαμηλή τάση | VIL | Επικεφαλής |
- |
0.2 * VDD | V | |
|
Δυναμική τάση |
Υψηλή τάση | VOH | 0.8 * VDD |
- |
ΔΕΔ | V |
| Χαμηλή τάση | Αερομεταφορές | Επικεφαλής |
- |
0.2 * VDD | V | |

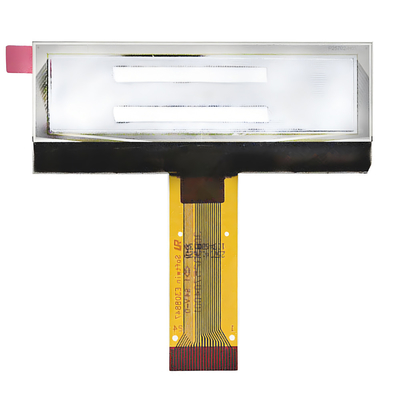

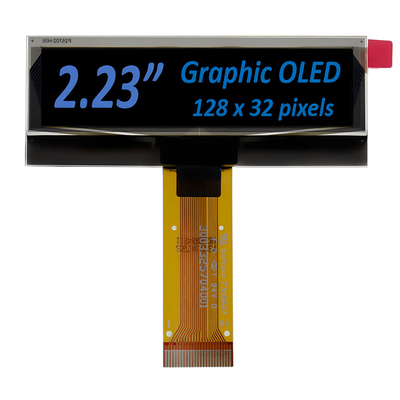

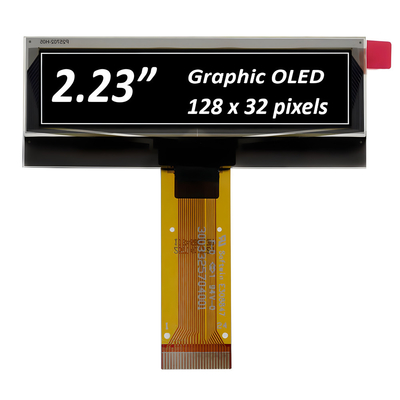

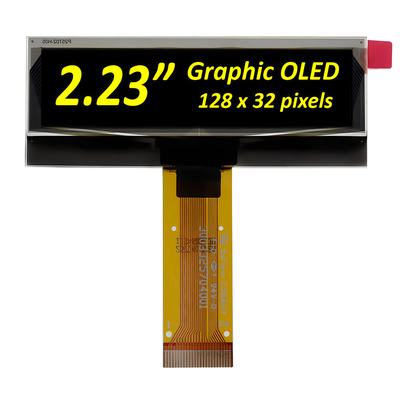

Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
