Λεπτομέρειες:
|
| Προϊόν: | 3.12" OLED | Απόφαση: | 256x64 pixels |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | Παράλληλο, SPI προαιρετικό |
| Εμφάνιση χρώματος: | Λευκό, κίτρινο | Οπτική: | Όλες οι γωνίες εξέτασης |
| Κύκλος ελέγχου οδηγού: | SSD1322 | Σχεδιασμός Dim.: | 88.00 (ψ) x27.80 (η) |
| Ενεργός χώρος: | 76.78 (ψ) Χ 19,18 (η) | Πιξέλες: | 00,30 (W) x 0,30 (H) |
| Εργασιακή θερμοκρασία: | -40°C έως +80°C | Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C |
| Πρόσθετη τάση: | 2.4 - 3,5V | Αριθμός πιν: | 30 πινάκια |
| Πακέτο IC: | COF | Σύνδεση μονάδας: | Τύπος ZIF |
| Υπηρεσία: | 1/64 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 256*64 OLED μονάδα οθόνης,Εικόνα οθόνης OLED,3.12 ιντσών OLED οθόνη μονάδα |
||
** Κατεβάστε το δελτίο δεδομένων **
SFOS312YZ-7091AN Προδιαγραφή.pdf
Σχετικά με το προϊόν Γράφηκη μονάδα OLEDΣημεία 1 και 2 δεν εφαρμόζονται.
Ανυψώστε τα έργα σας με την 3,12 ιντσών 256x64 γραφική OLED οθόνη με προηγμένη τεχνολογία SSD1322 Driver IC.Αυτή η υψηλής ποιότητας οθόνη OLED έχει σχεδιαστεί για να προσφέρει ζωντανά γραφικά και καθαρό κείμενο, καθιστώντας το ιδανικό για διάφορες εφαρμογές, συμπεριλαμβανομένων βιομηχανικών εξοπλισμού, καταναλωτικών ηλεκτρονικών προϊόντων και έργων DIY.
Βασικά χαρακτηριστικά:
Είτε σχεδιάζετε ένα πρωτότυπο, είτε βελτιώνετε τις διεπαφές χρήστη, είτε δημιουργείτε ελκυστικές οπτικές οθόνες, η 3.12 ιντσών 256x64 Graphic OLED Display Module είναι η τέλεια επιλογή.Διαβάστε την επιλογή μας και ζωντανέψτε τα έργα σας με εκπληκτικά εικόνα σήμερα!
Χαρακτηριστικά
| Προϊόν: | 3.12" OLED |
| Σχήμα: | Σημεία 1 και 2 δεν εφαρμόζονται. |
| Ψήφισμα: | 256x64 Pixels |
| Τρόπος εμφάνισης: | Παθητική μήτρα |
| Χρώμα εμφάνισης: | Λευκό, Κίτρινο |
| Διοικητικός παράγοντας | SSD1322 |
| Διασύνδεση: | Παράλληλο, SPI Προαιρετικό |
| Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 88.00 (W) X27.80 (H) |
| Πίτσα των Pixel: | 00,30 (W) × 0,30 (H) |
| Ενεργός χώρος: | 76.78 (W) X 19.18 (H) |
| Εργασιακή θερμοκρασία: | -40°C έως +80°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Αριθμός πιν: | 30 πινάκια |
| Σύνδεση μονάδας: | Τύπος ZIF |
| Δυναμική τάση τροφοδοσίας: | 2.4 - 3,5V |
| Συσκευή IC: | ΔΕΠ |
| Υπηρεσία: | 1/64 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Μηχανολογικό σχεδιασμό
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
|
Πρόσθετη τάση |
ΔΕΔ | -Ούτε ένα.5 | 2.75 | V |
| ΚΑΚ | -Ούτε ένα.5 | 21 | V | |
| VDDIO | -Ούτε ένα.5 | ΚΑΠ | V | |
| ΚΑΠ | -Ούτε ένα.3 | 4 | V | |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 85 | .Γ |
| Θέρμανση αποθήκευσης | TSTG | - 65 | 150 | .Γ |
| Χρόνος ζωής (140 cd/m2) | 33,000 | - | ώρα |
Οπτικά χαρακτηριστικά
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|
Φωτεινότητα (VCC προμηθεύεται εξωτερικά) |
Λβρ |
Σημείωση 5 |
80 |
100 |
- |
cd/m2 |
| Κ.Ι.Ε. (Λευκός) | (x) (y) | Α.Κ.Ε. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | ||
| Γωνία θέασης | 160 | - | - | βαθμός |
Χαρακτηριστικά DC
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ |
Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔ | 2.4 | 2.5 | 2.6 | V | |
| Η τάση τροφοδοσίας για λειτουργία | ΚΑΠ | 2.4 | 2.8 | 3.5 | V | |
| Ηλεκτρική τροφοδοσία για καρφίτσες I/O | VDDIO | 1.65 | ΚΑΠ | V | ||
|
Δυναμική τάση λειτουργίας για OLED |
ΚΑΚ |
Σημείωση 5 |
11.5 |
12 |
12.5 |
V |
|
Εισαγωγή υψηλού επιπέδου |
ΧΙΒ |
IOUT = 100μA, 3,3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Εισαγωγή χαμηλού επιπέδου | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDDIO | V |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDDIO | - | VDDIO | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDDIO | V |
| ρεύμα λειτουργίας για VCI | ICI | - | 95 | 120 | μA | |
| ρεύμα λειτουργίας για VCC | ΔΠΔ |
|
- |
34.5 |
40 |
mA |
| ρεύμα κατάστασης αδράνειας για VDD | ΔΕΔ, ΝΟΥΜΟ | - | 1 | 10 | μA | |
| ρεύμα κατάστασης αδράνειας για το VDDIO | ΙΝΤΙΟ, Κοιμήσου. | 1 | 10 | |||
|
ρεύμα λειτουργίας αδράνειας για VCI |
ICI, ύπνο | - | 2 | 50 |
μA |

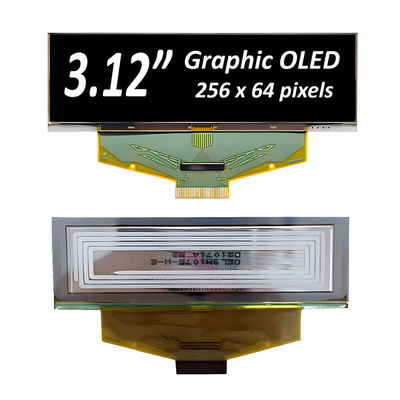

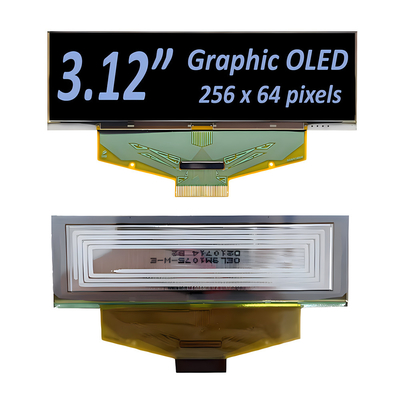

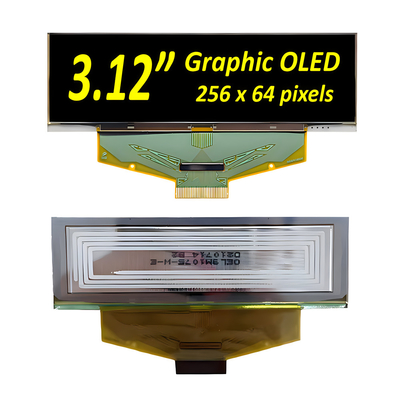

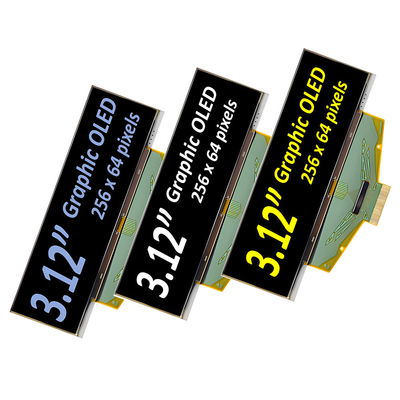

Εικόνα προϊόντος
