Λεπτομέρειες:
|

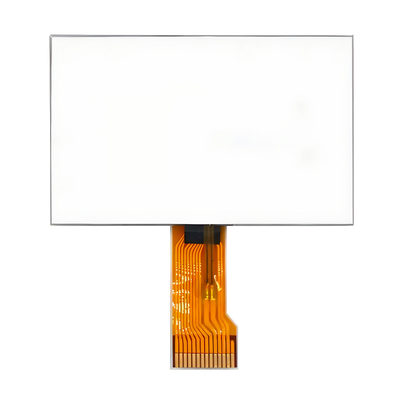

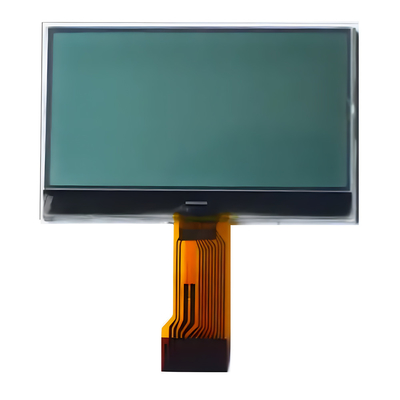

| Προϊόν: | Τυπικό FSTN COG 128x64 LCM | Απόφαση: | 128X64 κουκίδες |
|---|---|---|---|
| Δείτε την κατεύθυνση: | Στις έξι. | Τύπος οθόνης LCD: | FSTN, θετικό |
| Τύπος πολωτών: | Transflective | Μέγεθος ενότητας: | 40.0L × 28.0W × 4.5 (μέγιστο) H |
| περιοχή παρατήρησης: | 37.0×20.0 mm | Κύκλος ελέγχου οδηγού: | ST7567 |
| Αριθμός πιν: | 28 πινάκια | Διασύνδεση: | MCU |
| θερμοκρασία λειτουργίας: | -20°C έως +70°C | Πρόσθετη τάση: | 3.3V ((Τυπική τιμή) |
| Ζωή: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 3.3V Μονοχρωματική μονάδα οθόνης,FSTN COG Graphic Dot Matrix LCD,128x64 μονάδα οθόνης μονοχρώματος |
||
- Δεν ξέρω.Αυτή η μονάδα οθόνης LCD FSTN COG είναι μια ιδανική επιλογή για διάφορα σενάρια εφαρμογής λόγω της υψηλής ευκρίνειας, της χαμηλής κατανάλωσης ενέργειας και της υψηλής αξιοπιστίας.
Μηχανικές προδιαγραφές
| Τμήμα | Ειδικές προδιαγραφές | |
| Μέγεθος ΜΟΔΥΛΟΥ | 80.0(W) x 54.0 (H) x 9.7 ((D) | χμ |
| ΧΟΡΟΣ ΕΠΙΒΑΣΗΣ | 70.7 ((W) x 38.8 ((H) | χμ |
| ΑΚΤΙΒΗ ΕΠΙΤΡΟΠΗ | 66.52 (W) x33.24 ((H) | χμ |
| Μέγεθος κουκίδας | 0.48 ((W) x0.48 ((H) | χμ |
| ΔΩΤ ΠΙΤΣ | 0.52 ((W) x0.52 ((H) | χμ |
| Πίσω φωτισμός | Λευκό | |
| ASSY.TYPE | Επενδύσεις | --- |
Σχεδιασμός περίγραμμα
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Περιγραφές λειτουργίας | ΣΥΜΒΟΛΟ |
| 1 | Τσιπ επιλέξτε πιν. | /CS1 |
| 2 | Επαναφορά πιν εισόδου. | /RES |
| 3 | Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: Δάσκαλος: | Α0 |
| 4 | Γράψτε είσοδο σήματος | Ε/Δ |
| 5 | Διάβασμα εισόδου σήματος | Ε/ΕΔ |
| 6-13 | Οκτά-bit αμφίδρομο λεωφορείο δεδομένων. | DB0 ∆DB7 |
| 14 | Δύναμη (+3,3V) | ΔΕΔ |
| 15 | Γη | Επικεφαλής |
| 16 - 20 | - Δεν ξέρω. | Εθνική Κεντρική Αρχή |
| 21 | Συνεχής-συνεχής | V0 |
| 22 | Συνεχής-συνεχής | Επικαιροποίηση |
| 23-24 | - Δεν ξέρω. | Εθνική Κεντρική Αρχή |
| 25 | Συνεχής-συνεχής | VG |
| 26-30 | - Δεν ξέρω. | Εθνική Κεντρική Αρχή |
| 31 | Επιλέξτε τη λειτουργία διασύνδεσης συστήματος MPU.6800 είναι H,8080 είναι L. | C86 |
| 32 | Επιλέξτε την σειρά ή το παράλληλο, η σειρά είναι L, το παράλληλο είναι H | Σημείωση: |
| 33- 34 | - Δεν ξέρω. | Εθνική Κεντρική Αρχή |
Ηλεκτρονικά χαρακτηριστικά
| Χαρακτηριστικό | Σύμβολο | Τυπική τιμή | Μονάδα | ||
| ΜΙΝ | Τύπος | Επικαιροποίηση | |||
| Η τάση τροφοδοσίας ενέργειας ((1) | ΔΕΔ | 3.1 | 3.3 | 3.5 | V |
| Η τάση τροφοδοσίας ενέργειας ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
| Παράδειγμα εμφάνισης ρεύμα | ΔΕΔ | 0.58 | 1.4 | mA | |
| Διάρροια εισόδου ρεύμα | ΙΙΙ | 1.5 | UA | ||
| Λογική εισόδου LOW | VIL | 0.2VDD | |||
| Λογική εισόδου HIGH | ΧΙΒ | 0.8VDD | |||
| Λογική εξόδου LOW | Αερομεταφορές | 0.2VDD | |||
| Λογική εξόδου HIGH | VOH | 0.8VDD | |||
| Θερμοκρασία λειτουργίας | ΤΟΠΡ | - 30 | - Δεν ξέρω. | +80 | °C |
| Θέρμανση αποθήκευσης | TSTG | - 35 | - Δεν ξέρω. | +85 | °C |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Θερμοκρασία ((°C) | Αξιολόγηση | Μονάδα | |||
| Ελάχιστο | Τύπος | Μαξ | |||||
| Χρόνος απόκρισης | Ώρα ανάδυσης. | Τρ | 25 | 200 | ms | ||
| Ώρα πτώσης | Tf | 25 | 200 | ||||
| Συχνότητα καρέ | Ελλάδα | 25 | 64 | Hz | |||
| Γωνία θέασης Cr ̇2 | θ=90 | θ1 | 25 | 15 | Σημείο | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| Κατεύθυνση θέασης | Στις έξι. | ||||||
| Αντιδιαστολή | Αρ | 25 | 2 | - Δεν ξέρω. | |||
| Τρέχουσα κατανάλωση | Είναι | 25 | 6 | UA | |||
| Δυνατότητα | Γ | 25 | 5 | nF | |||
