Λεπτομέρειες:
|
| Προϊόν: | 1.5 ιντσών SPI OLED | Απόφαση: | 128x128 εικονοκύτταρα |
|---|---|---|---|
| Δομή: | COG + PCB | Διασύνδεση: | I2C διεπαφή |
| οθόνη αφής: | Προσαρμόσιμη | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 34.3 × 45,5 × 3,8 (mm) | Σύνδεση: | Πινάκια επικεφαλίδας |
| Αριθμός πιν: | 7 καρφίτσες | Εργασιακή θερμοκρασία.: | -40°C έως +85°C |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης OLED 128x128 Dot Matrix,Δείκτης OLED 7-Pin Module |
||
SFOM150YZ7-128128WB-01 Προδιαγραφή.pdf

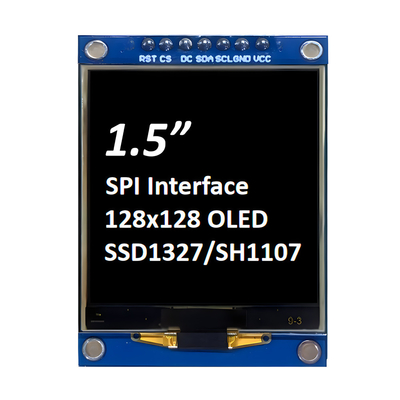

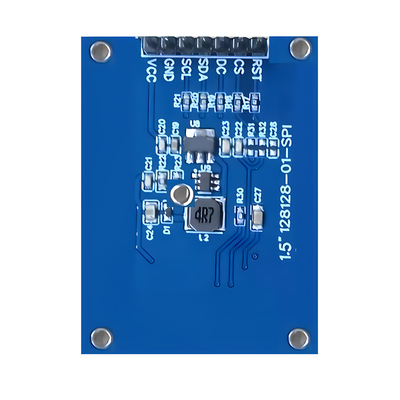

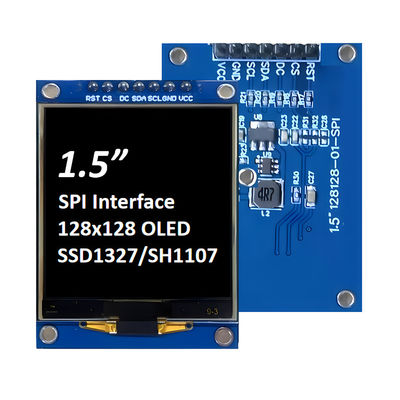

Σχετικά με αυτό το στοιχείο SFOM150YZ7-128128WB-01 1.5 ιντσών OLED οθόνη SPI διεπαφή
Η οθόνη OLED οθόνης 1,5 ιντσών SPI υιοθετεί μια μήκους 128x128 σημείων και είναι εξοπλισμένη με SSD1327 / SH1107G driver IC, παρέχοντας επιλογές λευκού / μπλε φωτός.Η τεχνολογία OLED (Organic Light Emitting Diode) παρέχει υψηλή αντίθεση και ευρεία οπτική γωνίαΤο παρακάτω είναι μια λεπτομερή εισαγωγή του προϊόντος:
Αυτή η μονάδα οθόνης OLED 1,5 ιντσών από την SAEF Technology είναι μια ιδανική επιλογή για εφαρμογές που απαιτούν μικροσκοπικές λύσεις οθόνης λόγω της υψηλής ανάλυσης, της υψηλής φωτεινότητας,και χαρακτηριστικά χαμηλής κατανάλωσης ενέργειας.
Φυσικά δεδομένα
| - Όχι, όχι. | Άρθρα | Προδιαγραφές | Μονάδα |
| 1 | Διαγώνιο μέγεθος | 1.50 | Δοκίμημα |
| 2 | Απόφαση | 128 * 128 | Σημείωση: |
| 3 | Ενεργός χώρος | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | Διάσταση του σχεδίου | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
| 5 | Πιξέλες | 0.210(W) * 0.210(H) | mm2 |
| 6 | Μέγεθος pixel | 0.185 ((W) * 0,185 (H) | mm2 |
| 7 | Κύκλος ελέγχου οδηγού | SH1107G / SSD1327 |
- |
| 8 | Εμφάνιση χρώματος | Λευκό / μπλε προαιρετικό |
- |
| 9 | Γκρι Σκάλα | 1 | Λίγο. |
| 10 | Διασύνδεση | ΠΕΠ |
- |
| 11 | Τύπος συσκευασίας IC IC | Επενδύσεις |
- |
| 12 | Τύπος σύνδεσης μονάδας | ΔΕΠ |
- |
| 13 | Δάχος | 20,66±0.1 | μμ |
| 15 | Υπηρεσία | 1/128 |
- |
Μηχανολογικό σχεδιασμό
Ορισμός πιν
| Αριθμός καρφίτσας | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | Εθνική Τράπεζα | Π | Γεγονός του συστήματος OEL |
| 2 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία για το σύστημα OEL |
| 3 | ΣΚΛ | Εγώ... | Όταν η λειτουργία SPI είναι επιλεγμένη, η SCL θα είναι η εισαγωγή σειριακού ρολογιού SCL. Όταν η λειτουργία I2C είναι επιλεγμένη, η SCL είναι η εισαγωγή σειριακού ρολογιού SCL. |
| 4 | ΣΔΑ | Εγώ... | Όταν η λειτουργία SPI είναι επιλεγμένη, η SDA θα είναι η εισαγωγή σειριακών δεδομένων SI και όταν η λειτουργία I2C είναι επιλεγμένη, η SDA θα είναι η εισαγωγή σειριακών δεδομένων SDA |
| 5 | ΑΠΕ | Εγώ... |
Επαναφορά ισχύος για τον ελεγκτή και τον οδηγό Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας. |
| 6 | Δ.Σ. | Εγώ... |
Ελέγχος δεδομένων/ελεγχών εντολών Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου δεδομένων / εντολών. Όταν η πένα τραβήχτηκε ψηλά και η λειτουργία σειριακής διεπαφής επιλέχθηκε, τα δεδομένα στο SI ερμηνεύονται ως δεδομένα.Σε I2C λειτουργία, αυτή η καρφίτσα λειτουργεί ως SA0 για σκλάβος επιλογή διεύθυνσης.Για λεπτομερή σχέση με τα σήματα διεπαφής MCU, ανατρέξτε στο Timing Διαγράμματα χαρακτηριστικών. |
| 7 | ΚΑ | Εγώ... |
Επιλογή τσιπ Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS # είναι χαμηλά. |
Ηλεκτροοπτικά χαρακτηριστικά
| Άρθρα | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Λειτουργική φωτεινότητα | Α | 80 | 100 |
- |
cd/m2 | 100% εικόνες | |
| Κατανάλωση ενέργειας | Π |
- |
120 | 150 | mW | 30% εικονοστοιχίες | |
| Συχνότητα καρέ | Φρ. |
- |
100 |
- |
Hz |
- |
|
| Χρωματική συντεταγμένη |
Μπλε |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Σκοτεινό δωμάτιο |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Χρόνος απόκρισης | Σηκωθείτε | Τρ |
- |
10 |
- |
Εμείς |
- |
| Αποσύνθεση | Td |
- |
10 |
- |
Εμείς |
- |
|
| Αντιδιαστολή | Αρ | 10000:1 |
- |
- |
- |
Σκοτεινό δωμάτιο | |
| Γωνία θέασης | △θ | 160 |
- |
- |
Πτυχίο |
- |
|
| Διάρκεια ζωής λειτουργίας | Πάνω | 20,000 |
- |
- |
Αριθμός ωρών | L= 100 cd/m2 | |
