Λεπτομέρειες:
|
| Κλειδιά: | 110,9 ιντσών TFT | Απόφαση: | 1480x320 |
|---|---|---|---|
| Διασύνδεση: | Μίπι | Κύκλος ελέγχου οδηγού: | FL7705 |
| Φωτεινότητα επιφάνειας: | 800 cd/m2 ελάχιστο | οθόνη αφής: | - Όχι. |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Ζωή των LED: | 40,000 ώρες |
| Πιστοποίηση: | ISO9001:2015 / ISO14000:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης TFT LCD MIPI Interface Bar,11Δείκτης LCD TFT 0 |
||
Κατεβάστε το φύλλο δεδομένων
SFTO1190GX-7161AN Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενοΣΤΟ1190GX-7161AN
Η οθόνη LCD TFT 11,9 ιντσών διαθέτει τις ακόλουθες βασικές προδιαγραφές:
Μέγεθος οθόνης: Η διαγώνια μέτρηση των 11,9 ιντσών το καθιστά κατάλληλο για διάφορες εφαρμογές, συμπεριλαμβανομένων βιομηχανικών οθονών, φορητών συσκευών και φορητού εξοπλισμού.
Ανάλυση: Με ανάλυση 1480 x 320, η οθόνη είναι βελτιστοποιημένη για εφαρμογές ευρείας οθόνης, παρέχοντας καλή σαφήνεια και λεπτομέρεια,αν και μπορεί να μην είναι τόσο υψηλή όσο οι σύγχρονες οθόνες από άποψη πυκνότητας των pixelΗ μοναδική αναλογία ανάλυσης μπορεί να είναι επωφελής για συγκεκριμένες τοποθεσίες και γραφικά UI.
φωτεινότητα: Ένα επίπεδο φωτεινότητας 800 νιτ εξασφαλίζει ότι η οθόνη είναι αρκετά φωτεινή για χρήση σε διάφορες συνθήκες φωτισμού, συμπεριλαμβανομένων των εξωτερικών περιβάλλοντων.Αυτό το επίπεδο φωτεινότητας είναι ευνοϊκό για την ευανάγνωση και την ορατότητα.
Διασύνδεση MIPI: Η χρήση της διεπαφής MIPI είναι κοινή στις σύγχρονες οθόνες, καθώς επιτρέπει τη μεταφορά δεδομένων υψηλής ταχύτητας μεταξύ της οθόνης και του ελεγκτή,που είναι ευεργετικό για τη μείωση της καθυστέρησης και τη βελτίωση της συνολικής απόδοσης.
Ο τύπος αυτός της οθόνης μπορεί να εξυπηρετήσει μια ευρεία ποικιλία εφαρμογών χάρη στις ισορροπημένες προδιαγραφές του σε μέγεθος, ανάλυση, φωτεινότητα και διεπαφή.είναι απαραίτητο να εξετάσουμε πώς αυτές οι παραμέτρους ευθυγραμμίζονται με την προβλεπόμενη εφαρμογή και τις απαιτήσεις των χρηστών.
Χαρακτηριστικά
| - Όχι, όχι, όχι. | Άρθρο | Προδιαγραφές | Μονάδα |
| 1 | Μέγεθος πίνακα | 11.88 ¢ | χιλιοστό |
| 2 | Αριθμός Pixels | 320 ((H) × 1480 ((V) | pixel |
| 3 | Ενεργός χώρος | 57.984 ((H) × 268.176 ((V) | μμ |
| 4 | Πιξέλες | 0.1812 ((H) × 0.1812 ((V) x RGB | μμ |
| 5 | Διάσταση του σχεδίου | 65.00(W) × 282.00(H) × 4.50 (D) | μμ |
| 6 | Αριθμός χρωμάτων | 16.7M | - |
| 7 | Τρόπος εμφάνισης | Τρόπος μετάδοσης, συνήθως μαύρο | - |
| 8 | Κατεύθυνση θέασης | Πλήρης προβολή | - |
| 9 | Μορφή εμφάνισης | Βόρεια λωρίδα RGB | - |
| 10 | Επεξεργασία επιφάνειας | Ανάλαση | - |
| 11 | Διασύνδεση | ΜΙΠΙ | - |
| 12 | Πίσω φωτισμός | Λευκό LED | - |
| 13 | Θερμοκρασία λειτουργίας | -20~70 | °C |
| 14 | Θέρμανση αποθήκευσης | -30~80 | °C |
| 15 | Βάρος | 120 | g |
Μηχανικό σχέδιο
Περιγραφή Pin
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | Δ0Π | Εισαγωγή θετικών διαφορικών δεδομένων MIPI |
| 3 | Δ0Ν | Αρνητική είσοδος δεδομένων διαφορικής MIPI |
| 4 | Εθνική Τράπεζα | Γη |
| 5 | D1P | Εισαγωγή θετικών διαφορικών δεδομένων MIPI |
| 6 | D1N | Αρνητική είσοδος δεδομένων διαφορικής MIPI |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | CLKP | Θετική είσοδος διαφορικού ρολογιού MIPI |
| 9 | ΚΛΚΝ | Αρνητική είσοδος ρολογιού διαφορικού MIPI |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | Δ2Π | Εισαγωγή θετικών διαφορικών δεδομένων MIPI |
| 12 | D2N | Αρνητική είσοδος δεδομένων διαφορικής MIPI |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | D3P | Εισαγωγή θετικών διαφορικών δεδομένων MIPI |
| 15 | D3N | Αρνητική είσοδος δεδομένων διαφορικής MIPI |
| 16 | Εθνική Τράπεζα | Γη |
| 17 | Δοκιμαστική ενέργεια | |
| 18 | Δοκιμαστικό σύστημα | Μια πηγή ενέργειας για την αναλογική ισχύ. |
| 19 | ||
| 20 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 21 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 22 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 23 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 24 | Επενδύσεις | Επαναφορά πιν. |
| 25 | STBYB | Έλεγχος σε κατάσταση αναμονής. |
| 26 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 27 | Εθνική Τράπεζα | Γη |
| 28 | Κ | Καθοδικός LED |
| 29 | Κ | |
| 30 | Εθνική Τράπεζα | Γη |
| 31 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 32 | Εθνική Τράπεζα | Γη |
| 33 | Εθνική Τράπεζα | Γη |
| 34 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 35 | Α | Άνωση LED |
| 36 | Α | |
| 37 | Εθνική Τράπεζα | Γη |
| 38 | VDD ((3.3V) | Μια πηγή ενέργειας για την αναλογική ισχύ. |
| 39 | VDD ((3.3V) | |
| 40 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | |
| - Μίνι. | Μαξ. Μαξ. | |||
| Ψηφιακή τάση τροφοδοσίας | ΚΑΠ | -Ούτε ένα.3 | 4.0 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΣΚΑ | -Ούτε ένα.3 | 4.0 | V |
Συνθήκες λειτουργίας
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔ | 3.0 | 3.3 | 3.6 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΣΚΑ | 1.6 | - | 3.6 | V |
| Λογική τάση εισόδου | VI H | 0.7VDD | - | ΔΕΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDD | V | |

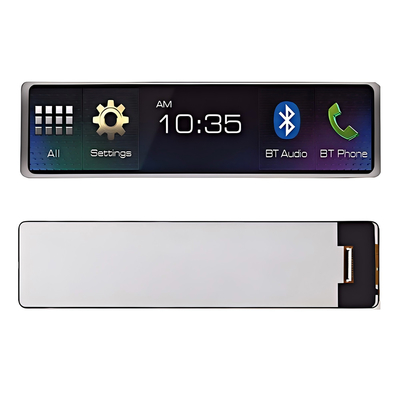

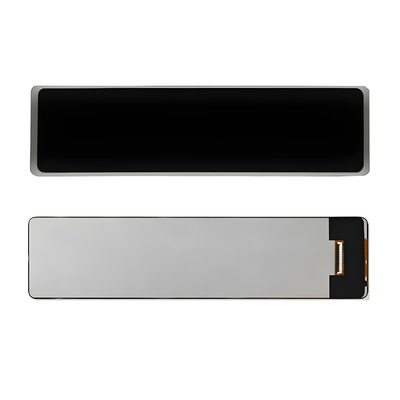

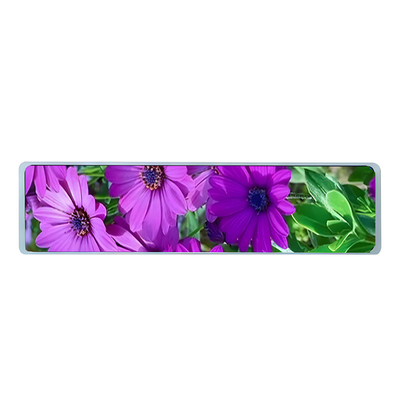

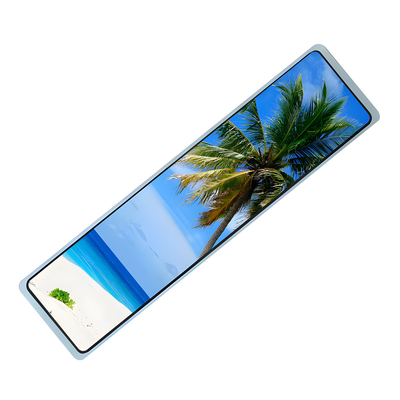

Εικόνα προϊόντος
