Λεπτομέρειες:
|
| Κλειδιά: | 60,86 ιντσών TFT | Απόφαση: | 1280x480 |
|---|---|---|---|
| Διασύνδεση: | Μίπι | Κύκλος ελέγχου οδηγού: | FL7707 |
| Φωτεινότητα επιφάνειας: | 800 cd/m2 ελάχιστο | οθόνη αφής: | - Όχι. |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Ζωή των LED: | 40,000 ώρες |
| Πιστοποίηση: | ISO9001:2015 / ISO14000:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 6.86 ιντσών TFT με χωρητικότητα αφής,Διασύνδεση MIPI TFT χωρητικής αφής,Υψηλής φωτεινότητας χωρητική αφής TFT |
||
Κατεβάστε το φύλλο δεδομένων
SFTO686XC-7108B-CT Προδιαγραφή (800nits).pdf
Η Επιτροπή θα πρέπει να λάβει υπόψη της τις επιπτώσεις της εφαρμογής του παρόντος κανονισμού.
Σχετικά με αυτό το αντικείμενοSFTO686XC-7108BCT
Η οθόνη LCD TFT 6,86 ιντσών διαθέτει τις ακόλουθες βασικές προδιαγραφές:
Μέγεθος οθόνης: Η διαγώνια μέτρηση των 6,86 ιντσών το καθιστά κατάλληλο για διάφορες εφαρμογές, συμπεριλαμβανομένων βιομηχανικών οθονών, φορητών συσκευών και φορητού εξοπλισμού.
Ανάλυση: Με ανάλυση 1280 x 480, η οθόνη είναι βελτιστοποιημένη για εφαρμογές ευρείας οθόνης, παρέχοντας καλή σαφήνεια και λεπτομέρεια,αν και μπορεί να μην είναι τόσο υψηλή όσο οι σύγχρονες οθόνες από άποψη πυκνότητας των pixelΗ μοναδική αναλογία ανάλυσης μπορεί να είναι επωφελής για συγκεκριμένες τοποθεσίες και γραφικά UI.
φωτεινότητα: Ένα επίπεδο φωτεινότητας 800 νιτ εξασφαλίζει ότι η οθόνη είναι αρκετά φωτεινή για χρήση σε διάφορες συνθήκες φωτισμού, συμπεριλαμβανομένων των εξωτερικών περιβάλλοντων.Αυτό το επίπεδο φωτεινότητας είναι ευνοϊκό για την ευανάγνωση και την ορατότητα.
Διασύνδεση MIPI: Η χρήση της διεπαφής MIPI είναι κοινή στις σύγχρονες οθόνες, καθώς επιτρέπει τη μεταφορά δεδομένων υψηλής ταχύτητας μεταξύ της οθόνης και του ελεγκτή,που είναι ευεργετικό για τη μείωση της καθυστέρησης και τη βελτίωση της συνολικής απόδοσης.
Ο τύπος αυτός της οθόνης μπορεί να εξυπηρετήσει μια ευρεία ποικιλία εφαρμογών χάρη στις ισορροπημένες προδιαγραφές του σε μέγεθος, ανάλυση, φωτεινότητα και διεπαφή.είναι απαραίτητο να εξετάσουμε πώς αυτές οι παραμέτρους ευθυγραμμίζονται με την προβλεπόμενη εφαρμογή και τις απαιτήσεις των χρηστών.
Χαρακτηριστικά
| Άρθρο | Περιεχόμενο | Μονάδα |
| Τύπος οθόνης LCD | TFT | - |
| Εμφάνιση χρώματος | 16M | |
| Κατεύθυνση θέασης | Όλες | Ώρα |
| Θερμοκρασία λειτουργίας | -20~+70 | °C |
| Θέρμανση αποθήκευσης | -30~+80 | °C |
| Μέγεθος μονάδας | 66.6*181.0*4.6 | μμ |
| Ενεργός χώρος (W × H) | 60.19*160.51 | μμ |
| Αριθμός σημείων | 480 × RGB × 1280 | κουκίδες |
| Τετάρτη | 3.3 | V |
| Πίσω φωτισμός | 12-LED (λευκό) | μ.τ.λ. |
| Φωτεινότητα ((LCM) | 800 | cd/m2 |
| Μεταφορά δεδομένων | ΜΙΠΙ | - |
| Τύπος συνδέσμου LCM |
ΑFC30-S40FCC-00 |
0.5PITCH 40pin |
| Κύκλος ελέγχου οδηγού | FL7707 |
Μηχανικό σχέδιο
Περιγραφή Pin
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | Δ0Π | MIPI Εισαγωγή λωρίδας δεδομένων 0 (θετική) |
| 3 | Δ0Ν | Εισαγωγή δρόμου δεδομένων MIPI0 (αρνητική) |
| 4 | Εθνική Τράπεζα | Γη |
| 5 | D1P | MIPI Εισαγωγή λωρίδας δεδομένων1 (θετική) |
| 6 | D1N | Εισαγωγή λωρίδας δεδομένων MIPI1 (αρνητική) |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | CLKP | Εισαγωγή MIPI CLK (θετική) |
| 9 | ΚΛΚΝ | Εισαγωγή MIPI CLK (αρνητική) |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | Δ2Π | MIPI Εισαγωγή λωρίδας δεδομένων 2 (θετική) |
| 12 | D2N | Εισαγωγή δρόμου δεδομένων MIPI2 (αρνητική) |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | D3P | MIPI Εισαγωγή λωρίδας δεδομένων 3 (θετική) |
| 15 | D3N | Εισαγωγή δρόμου δεδομένων MIPI3 (αρνητική) |
| 16-17 | Εθνική Τράπεζα | Γη |
| 18-19 | VCC-1V8 | Δύναμη τροφοδοσίας |
| 20 | Δελτίο ΕΚΑΧ, αριθ. | Εθνική Κεντρική Αρχή |
| 21 | SDA/NC | Εθνική Κεντρική Αρχή |
| 22 | SCL/NC | Εθνική Κεντρική Αρχή |
| 23 | BIST/NC | Εθνική Κεντρική Αρχή |
| 24 | Επενδύσεις | Ενεργός χαμηλός για να εισέλθει σε κατάσταση επαναφοράς. |
| 25 | STBYB | Εθνική Κεντρική Αρχή |
| 26 | ΑΕΔ/ΕΔΑ | Εθνική Κεντρική Αρχή |
| 27 | Εθνική Τράπεζα | Γη |
| 28-29 | Κ | Πίσω φωτισμός LED Ground |
| 30 | Εθνική Τράπεζα | Γη |
| 31 | VGL/NC | Εθνική Κεντρική Αρχή |
| 32-33 | Εθνική Τράπεζα | Γη |
| 34 | VGH/NC | Εθνική Κεντρική Αρχή |
| 35-36 | Α | Δύναμη φωτισμού LED |
| 38-39 | VDD-3V3 | Ηλεκτρική τροφοδοσία (~ 3,3 ~ 3,6V) |
| 40 | Επικεφαλής | Εθνική Κεντρική Αρχή |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Ηλεκτρική τροφοδοσία | ΔΕΔ | Ta=25°C | - | 3.3 | - | V |
| Πύλη στην τάση τροφοδοσίας | ΒGH | - | 15 | - | V | |
| Δύναμη διακοπής της τάσης τροφοδοσίας | VGL | - | - 11 | - | V |
Ηλεκτρικά χαρακτηριστικά ((Vss=0V,Ta=25°C)
| Παράμετρος | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Ηλεκτρική τροφοδοσία | ΔΕΔ | Ta=25°C | - | 3.3 | 3.6 | V | |
| Ηλεκτρική τροφοδοσία | ΔΕΣΚΑ | Ta=25°C | - | 1.8 | - | V | |
| Τεχνική ένταση | Χ Χ | ΧΙΒ | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V |
| ∆ΕΙ | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V | |
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Πρόσθετη τάση | - | - | - | 9.6 | - | V | |
| ρεύμα τροφοδοσίας | Αν | - | - | 240 | - | mA | |
| Προχωρητικό ρεύμα | Κανονικό | Ιπν | 3 σειρές τσιπ x 4 | - | - | mA | |
| Αμβλύνσεις | Ιππ | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Ωρες | |

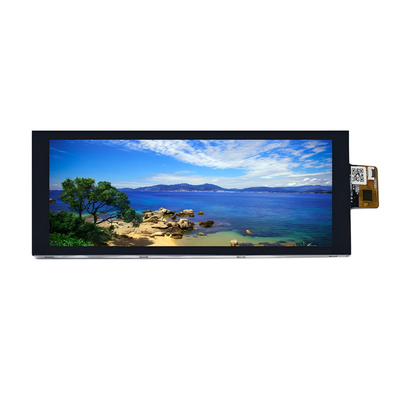

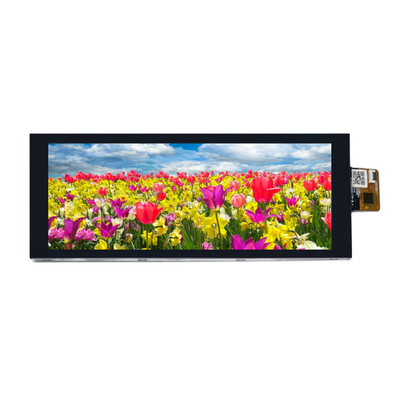

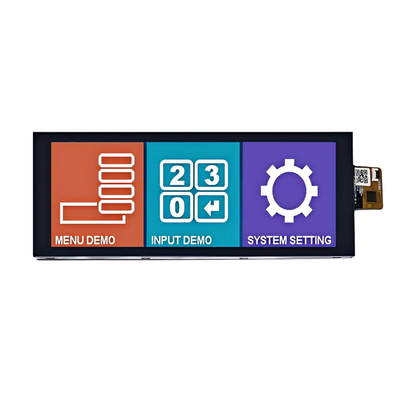

Εικόνα προϊόντος
