Λεπτομέρειες:
|
| Προϊόν: | 2.48 ιντσών κυκλική οθόνη TFT | Απόφαση: | 480 (RGB) x 480 Dots |
|---|---|---|---|
| Φωτεινότητα επιφάνειας: | 500 cd/m2 (νιτ) | οθόνη αφής: | Διαθέσιμο / Προαιρετικό |
| Κατεύθυνση θέασης: | Πλήρης γωνία εξέτασης ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ | Κύκλος ελέγχου οδηγού: | ST7701S |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | ΔΕΠ |
| Διασύνδεση: | 3SPI+18RGB | Ζωή των LED: | 40,000 ώρες |
| Κορυφή:: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης κυκλικής εικόνας TFT LCD IPS,2.48 ιντσών κυκλική οθόνη LCD,480x480 κυκλική επίδειξη LCD |
||
Κατεβάστε το φύλλο δεδομένων
SFTO248XC-7204AN Προδιαγραφή.pdf

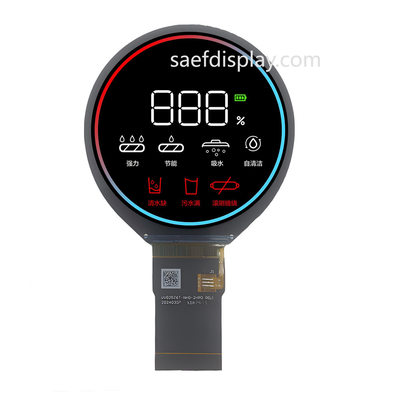

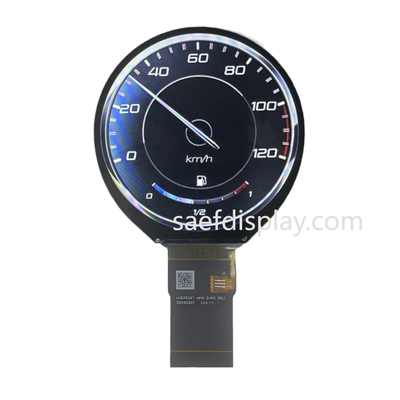

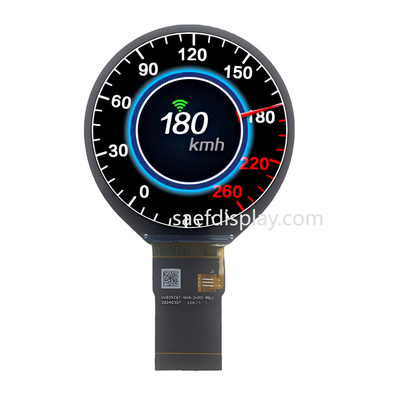

Σχετικά με αυτό το αντικείμενοSFTO248XC-7204AN
Σύνοψη
Η κυκλική οθόνη LCD LCD IPS 2,48 ιντσών συνδυάζει την προηγμένη τεχνολογία με ένα ελκυστικό σχεδιασμό, καθιστώντας την ιδανική για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων φορητών συσκευών, συσκευών έξυπνου σπιτιού,και άλλες καινοτόμες ηλεκτρονικές συσκευέςΜε στρογγυλή ανάλυση 480x480 pixel, η οθόνη αυτή παρέχει ζωντανά χρώματα και καθαρές εικόνες, παρέχοντας στους χρήστες μια εντυπωσιακή οπτική εμπειρία.
Βασικά χαρακτηριστικά
Εμφάνιση υψηλής ανάλυσης:
Τεχνολογία IPS:
Μικρό μέγεθος:
Υποστήριξη πολλαπλών διεπαφών
Υψηλή φωτεινότητα και αντίθεση:
Πλούσιο βάθος χρώματος:
Μικρή κατανάλωση ενέργειας:
Φιλική προς το χρήστη υποστήριξη οδηγού:
Εφαρμογές
Συμπεράσματα
Η κυκλική οθόνη 2,48 ιντσών TFT LCD IPS είναι μια ευπροσάρμοστη και ισχυρή επιλογή για σχεδιαστές και μηχανικούς που επιθυμούν να ενισχύσουν τα προϊόντα τους με μια υψηλής ποιότητας οπτική διεπαφή.Μαζί με προηγμένα χαρακτηριστικάΑγκαλιάστε το μέλλον της τεχνολογίας οθόνης με αυτό το αξιοσημείωτο κυκλικό TFT LCD.
| Ειδικότητα | Προδιαγραφές | |
|
Δείξε το σενάριο. |
Τύπος οθόνης LCD | 2.48 ίντσες |
| Ψήφισμα (H*V) | 480 (RGB) × 480 | |
| Τύπος τεχνολογίας | α-Si TFT | |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Κατεύθυνση θέασης | Όλες | |
| Κατεύθυνση αντιστροφής της γκρι κλίμακας | - | |
|
Μηχανικές Χαρακτηριστικά |
Διάμετρος περίγραμμα (W x H x T) (mm) | 65.87*69.04*1.85 |
| Ενεργός χώρος ((mm) | 62.93*62.93 | |
| Περιοχή προβολής CTP ((mm) | / | |
| Με / χωρίς οθόνη αφής | Χωρίς | |
| Τύπος συνδέσμου | 0.5 κλίση 40pin | |
| Τύπος φωτισμού πίσω | LED | |
| Βάρος (g) | ΔΕΠ | |
|
Ηλεκτρική Χαρακτηριστικά |
Διασύνδεση εμφάνισης | 3SPI+18RGB |
| Αριθμός χρώματος | 262 χλμ. | |
| Εμφάνιση IC οδηγού | ST7701S | |
Μηχανικό σχέδιο
Αναθέτηση καρφίτσας
| 1 | LED Α | ΑΝΟΔΗ LED |
| 2 | LED K | ΚΑΤΟΔΟΣ LED |
| 3 | LED K | ΚΑΤΟΔΟΣ LED |
| 4 | Εθνική Τράπεζα | Γη |
| 5 | ΚΑΠ | Ηλεκτρική τροφοδοσία |
| 6 | Επαναφορά | Επαναφορά σήματος, ενεργό χαμηλό. |
| 7 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 8 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 9 | ΣΔΑ | Σημείο δεδομένων SPI |
| 10 | SCK | Σήμα ρολογιού SPI |
| 11 | ΚΑ | SPI Chip σήμα επιλογής |
| 12 | PCLK | Σήμα ρολογιού RGB |
| 13 | DE | Ενεργοποίηση σήματος δεδομένων RGB |
| 14 | VSYNC | Σημείο συγχρονισμού καρέ RGB |
| 15 | HSYNC | Σημείο συγχρονισμού γραμμής RGB |
| 16~33 | DB0~DB17 | Σημείο δεδομένων RGB ((DB0:BLU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | Εθνική Τράπεζα | Γη |
| 35 | TP_INT | Πατήστε Διακοπή |
| 36 | TP_SDA | Ακούσιμο σήμα δεδομένων IIC |
| 37 | TP_SCL | Αγγίξτε το σήμα IIC Clock |
| 38 | TP_RESET | Αγγίξτε το σήμα επαναφοράς |
| 39 | TP_VCI | Αγγίξτε την παροχή ρεύματος |
| 40 | Εθνική Τράπεζα | Γη |
ΑΠΟΛΟΥΤΟΥΣ ΜΕΓΙΜΟΣ ΑΡΘΡΟΣ
Ηλεκτρική ενέργεια συνεχούς ρεύματος
Χαρακτηριστικά μονάδας πίσω φωτισμού
Τεχνική μονάδα οθόνης LCD TFT κυκλικής κλίμακας 3,6 ιντσώνΕικόνα προϊόντος
