Λεπτομέρειες:
|
| Προϊόν: | 2.48 ιντσών κυκλική οθόνη TFT | Απόφαση: | 480 (RGB) x 480 Dots |
|---|---|---|---|
| Φωτεινότητα επιφάνειας: | 500 cd/m2 (νιτ) | οθόνη αφής: | Διαθέσιμο / Προαιρετικό |
| Κατεύθυνση θέασης: | Πλήρης γωνία εξέτασης ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ | Κύκλος ελέγχου οδηγού: | ST7701S |
| Αριθμός πιν: | 40 πινάκια | Σύνδεση: | ΔΕΠ |
| Διασύνδεση: | 3SPI+18RGB | Ζωή των LED: | 40,000 ώρες |
| Κορυφή:: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Στρογγυλή οθόνη 2,8 ιντσών,Κύκλωτη οθόνη LCD αυτοκινητοβιομηχανίας |
||
Κατεβάστε το φύλλο δεδομένων
SFTO248XC-7204AN Προδιαγραφή.pdf
Παρουσίαση προϊόντος: 2,8 ιντσών κυκλική οθόνη TFT αυτοκινήτουSFTO248XC-7204AN
Παρουσιάζουμε την state-of-the-art 2,8 ιντσών TFT οθόνη αυτοκινητοβιομηχανικής ποιότητας SFTO248XC-7204AN, ειδικά σχεδιασμένη για ευελιξία και αντοχή σε εφαρμογές οχημάτων.Η κυκλική οθόνη LCD διαθέτει οθόνη υψηλής ανάλυσης 480x480 pixelΜε την προηγμένη διεπαφή SPI+RGB, η οθόνη αυτή έχει σχεδιαστεί για απρόσκοπτη ενσωμάτωση σε συστήματα αυτοκινήτων.
Η κυκλική οθόνη TFT 2,8 ιντσών SFTO248XC-7204AN είναι μια πρωτοποριακή λύση για τις ανάγκες της σύγχρονης αυτοκινητοβιομηχανίας, προσφέροντας εξαιρετική ποιότητα, απόδοση και αντοχή.Είτε για την κατασκευή νέων οχημάτων είτε για αναβαθμίσεις στην αγορά μεταφοράς, αυτή η οθόνη έχει σχεδιαστεί για να αυξήσει την εμπειρία οδήγησης με προηγμένη τεχνολογία και ανώτερη οπτική.
Για περισσότερες πληροφορίες σχετικά με αυτό το προϊόν ή για να κάνετε μια παραγγελία, επικοινωνήστε μαζί μας σήμερα!
| Ειδικότητα | Προδιαγραφές | |
|
Δείξε το σενάριο. |
Τύπος οθόνης LCD | 2.48 ίντσες |
| Ψήφισμα (H*V) | 480 (RGB) × 480 | |
| Τύπος τεχνολογίας | α-Si TFT | |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| Κατεύθυνση θέασης | Όλες | |
| Κατεύθυνση αντιστροφής της γκρι κλίμακας | - | |
|
Μηχανικές Χαρακτηριστικά |
Διάμετρος περίγραμμα (W x H x T) (mm) | 65.87*69.04*1.85 |
| Ενεργός χώρος ((mm) | 62.93*62.93 | |
| Περιοχή προβολής CTP ((mm) | / | |
| Με / χωρίς οθόνη αφής | Χωρίς | |
| Τύπος συνδέσμου | 0.5 κλίση 40pin | |
| Τύπος φωτισμού πίσω | LED | |
| Βάρος (g) | ΔΕΠ | |
|
Ηλεκτρική Χαρακτηριστικά |
Διασύνδεση εμφάνισης | 3SPI+18RGB |
| Αριθμός χρώματος | 262 χλμ. | |
| Εμφάνιση IC οδηγού | ST7701S | |
Μηχανικό σχέδιο
Αναθέτηση καρφίτσας
| 1 | LED Α | ΑΝΟΔΗ LED |
| 2 | LED K | ΚΑΤΟΔΟΣ LED |
| 3 | LED K | ΚΑΤΟΔΟΣ LED |
| 4 | Εθνική Τράπεζα | Γη |
| 5 | ΚΑΠ | Ηλεκτρική τροφοδοσία |
| 6 | Επαναφορά | Επαναφορά σήματος, ενεργό χαμηλό. |
| 7 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 8 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 9 | ΣΔΑ | Σημείο δεδομένων SPI |
| 10 | SCK | Σήμα ρολογιού SPI |
| 11 | ΚΑ | SPI Chip σήμα επιλογής |
| 12 | PCLK | Σήμα ρολογιού RGB |
| 13 | DE | Ενεργοποίηση σήματος δεδομένων RGB |
| 14 | VSYNC | Σημείο συγχρονισμού καρέ RGB |
| 15 | HSYNC | Σημείο συγχρονισμού γραμμής RGB |
| 16~33 | DB0~DB17 | Σημείο δεδομένων RGB ((DB0:BLU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | Εθνική Τράπεζα | Γη |
| 35 | TP_INT | Πατήστε Διακοπή |
| 36 | TP_SDA | Ακούσιμο σήμα δεδομένων IIC |
| 37 | TP_SCL | Αγγίξτε το σήμα IIC Clock |
| 38 | TP_RESET | Αγγίξτε το σήμα επαναφοράς |
| 39 | TP_VCI | Αγγίξτε την παροχή ρεύματος |
| 40 | Εθνική Τράπεζα | Γη |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 0.3~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Ηλεκτρικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.5 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 50 | mA | Το VDD=2.8V, το Ta=25.C. |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | μA | Διάταξη VIN |
Πίσω φωτισμός οδήγησης
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προχωρητικό ρεύμα | ΑΝ | - Δεν ξέρω. | 20 | - Δεν ξέρω. | mA |
| Προωθητική τάση | Επενδύσεις | - | 19.2 | - | V |
| Τρόπος σύνδεσης | - Δεν ξέρω. | 6S | - Δεν ξέρω. | ||
| Αριθμός LED | / | 6 | μ.τ.λ. | ||
| Διάρκεια ζωής LED | 40000 | 50000 |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
|
Οπτικές γωνίες |
θT |
CR≥10 |
80 | 85 | - |
Πτυχίο |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Αντιδιαστολή | Επενδύσεις | θ=0° | 800 | 1000 |
- |
- |
| Χρόνος απόκρισης | Τόνοι | 25°C |
- |
30 | 35 |
ms |
| Τοφ | ||||||
| Ομοιομορφία | Ο |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Φωτεινότητα | Α |
- |
500 |
- |
cd/m2 |

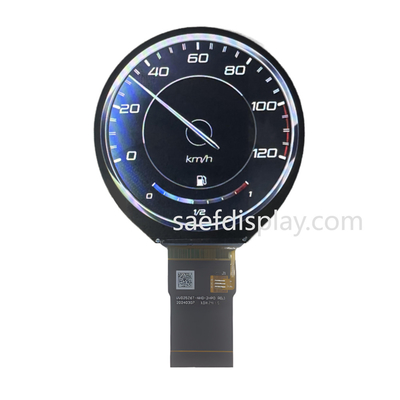

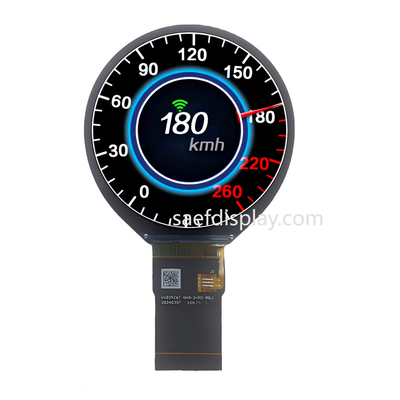

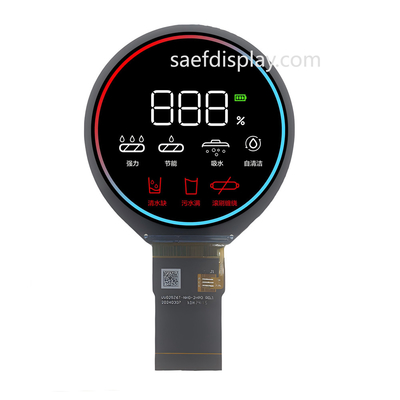

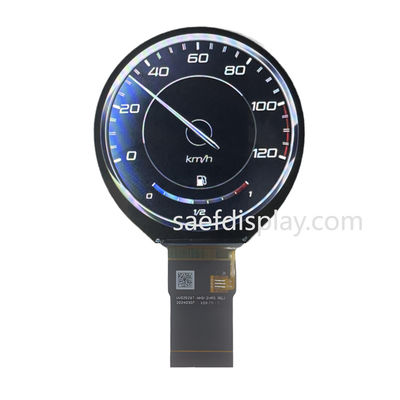

Εικόνα προϊόντος
