Λεπτομέρειες:
|
| Προϊόν: | 2.42 ιντσών OLED | Απόφαση: | Ανάλυση 128 x 64 σημείων |
|---|---|---|---|
| Τύπος γυαλιού: | OLED | Οπτική: | Όλες οι γωνίες θέασης 80/80/80/80 |
| Διασύνδεση: | Δικαίωμα εκτέλεσης | Σχεδιασμός Dim.: | 600,50 × 73,00 × 2,00 (mm) |
| Ενεργός χώρος: | 55.01 × 27.49 (mm) | Πιξέλες: | 0.43 × 0,43 (mm) |
| θερμοκρασία λειτουργίας: | -40°C σε +70°C | Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C |
| Αριθμός πιν: | 24 καρφίτσες | Ελεγκτής: | SSD1309 ή ισοδύναμο |
| Τρόπος οδήγησης: | 1/64 Κύκλος εργασίας | Συνδετήρας: | COG+FPC |
| Αναλογία αντίθεσης: | 2000: 1 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2.42 ιντσών οθόνη OLED,Κίτρινες γραμματοσειρές,Εικονική οθόνη |
||
Κατεβάστε το φύλλο δεδομένων
SFOS242XZ-12864Y01 Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενο 2.42-Inch OLED 128x64 Κίτρινη γραμματοσειράSFOS242XZ-12864Y01
Σύνοψη
Η οθόνη OLED 2,42-ιντσών με ανάλυση 128x64 εικονοστοιχείων είναι μια προηγμένη οθόνη PMOLED που χρησιμοποιεί έναν ελεγκτή SSD1309.Αυτή η οθόνη έχει φωτεινά κίτρινα γραμματοσειράΗ τεχνολογία OLED παρέχει υψηλή αντίθεση και ζωντανά χρώματα,βελτίωση της ορατότητας σε διάφορες συνθήκες φωτισμού.
Βασικά χαρακτηριστικά
Τύπος οθόνης:
Ψήφισμα:
Χρώμα:
Μέγεθος:
Ελεγκτής:
Διασύνδεση:
Μικρή κατανάλωση ενέργειας:
Ευρεία γωνία θέασης:
Εύκολο στη χρήση:
Δυνατότητα:
Εφαρμογές
Συμπεράσματα
Η οθόνη PMOLED OLED 128x64 κίτρινων γραμματοσειρών 2,42-ιντσών (SSD1309 Controller) είναι μια ευπροσάρμοστη και αποτελεσματική λύση οθόνης που προσφέρει εξαιρετική απόδοση και ορατότητα.Είτε αναπτύσσετε ένα νέο προϊόν είτε αναβαθμίζετε ένα υπάρχον σύστημα, αυτή η οθόνη OLED είναι βέβαιο ότι θα βελτιώσει την εμπειρία και τη λειτουργικότητα του χρήστη σε μια πληθώρα εφαρμογών.
Προδιαγραφές προβολής
1) Τρόπος εμφάνισης: Παθητική μήτρα
2) Χρώμα οθόνης: Μονοχρώμιο (κίτρινο), λευκό, μπλε και πράσινο προαιρετικά
3) Δουλειά οδήγησης: 1/64 Δουλειά
Μηχανικές προδιαγραφές
1) Σχέδιο: Σύμφωνα με το παραρτημένο σχέδιο.
2) Αριθμός Pixels: 128 × 64
3) Μέγεθος πίνακα: 60,5 × 37 × 1,8 mm
4) Ενεργός χώρος: 55,01 × 27,49 (mm)
5) Πιξέλες Pitch: 0,43 × 0,43 (mm)
6) Μέγεθος των pixel: 0,4 × 0,4 (mm)
7) Βάρος: TBD
Μηχανικό σχέδιο
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα | |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | -Ούτε ένα.3 | 4 | V | |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 8 | 17 | V | |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 70 | .Γ | |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | .Γ | |
| Διάρκεια ζωής (220 cd/m2) | 13,000 | - | ώρα | ||
| Χρόνος ζωής (200 cd/m2) | 15,000 | - | ώρα | ||
| Διάρκεια ζωής (180 cd/m2) | 16,000 | - | ώρα | ||
Ηλεκτρικές προδιαγραφές
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Συνήθης κατανάλωση ρεύματος | Όλα τα pixel είναι ανοιχτά. | - | 43 | 52 | mA | |
| Καταναλώσεις ρεύματος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 0.5 | 1.5 | mA | |
| Συνήθης κατανάλωση ισχύος | Όλα τα pixel είναι ανοιχτά. | - | mW | |||
| Κατανάλωση ισχύος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά |
- |
6.5 | 19.5 | mW | |
| Φωτεινότητα | Λβρ | - | 130 | 150 | - | cd/m2 |
| Κ.Ι.Ε. (Κίτρινο) | (x) (y) | Α.Κ.Ε. 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | - | |
| Γωνία θέασης | - | 160 | - | - | βαθμός |

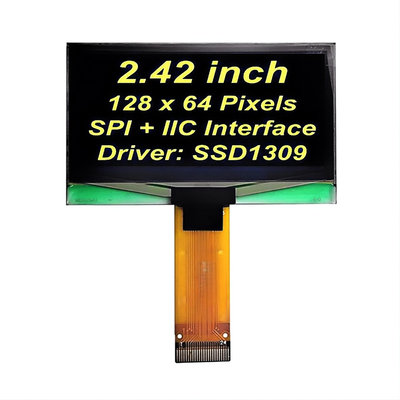

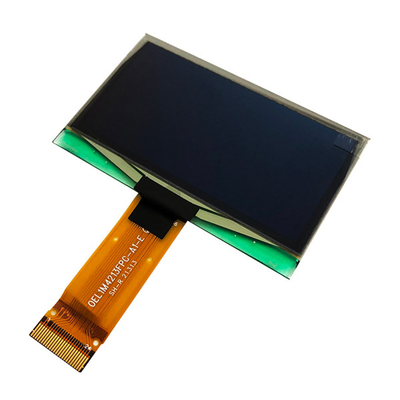

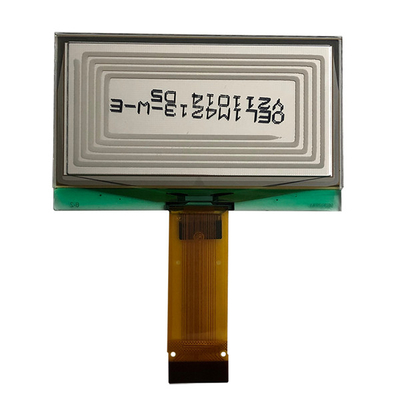

Εικόνα προϊόντος
