0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C

0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C

Μεγάλες Εικόνας :  0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C

Λεπτομέρειες:
Τόπος καταγωγής: ShenZhen / Κίνα
Μάρκα: SAEF
Πιστοποίηση: ISO9001 / ISO14000
Αριθμό μοντέλου: SFOM096YZ4-12864WB-02
Έγγραφο: SFOM096YZ4-12864WB-02 Speci...on.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 3 τεμάχια
Τιμή: The lowest market price guaranteed
Συσκευασία λεπτομέρειες: τυποποιημένο πακέτο εξαγωγής
Χρόνος παράδοσης: 1-3 εβδομάδες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union, Paypal
Δυνατότητα προσφοράς: 3000 χιλιάδες τεμάχια το μήνα.

0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C

περιγραφή
Προϊόν: 0.96 ιντσών OLED + 4 πιν PCB Απόφαση: 128x64 εικονοκύτταρα
Εμφάνιση χρώματος: Λευκό/Μπλε/Κίτρινο Μπλε Fontz Δομή: COG + PCB
Διασύνδεση: Ι2Γ(ΙΙΓ) Κατεύθυνση θέασης: Όλες οι γωνίες εξέτασης
Σχεδιασμός Dim.: 24.7 × 27 × 3,6 (mm) Σύνδεση: Πινάκια επικεφαλίδας
Αριθμός πιν: 4 καρφίτσες Εργασιακή θερμοκρασία.: -40°C έως +85°C
Διάρκεια ζωής: 50,000 ώρες @ 60cd/m2 Συμμόρφωση: Συμμόρφωση με τα πρότυπα REACH & RoHS
Επισημαίνω:

ενότητα επίδειξης 128x64 OLED

,

Ενότητα επίδειξης 0



Σχετικά με αυτό το στοιχείο SFOM096YZ4-12864WB-02



Παρουσιάζουμε το μοντέλο οθόνης OLED 0,96 ιντσών 128x64 Dot Matrix, την τέλεια λύση για τα ηλεκτρονικά σας έργα και πρωτότυπα.Αυτή η μονάδα OLED προσφέρει καθαρά οπτικά στοιχεία και ζωντανά χρώματα, καθιστώντας το ιδανικό για εφαρμογές όπως φορητά, συσκευές IoT και ενσωματωμένα συστήματα.



Βασικά χαρακτηριστικά:

  • Υψηλή ανάλυση:Η οθόνη διαθέτει ανάλυση 128x64 pixel, εξασφαλίζοντας σαφή και λεπτομερή γραφικά για κάθε εφαρμογή.
  • Μικρό μέγεθος:Με μέγεθος μόλις 0,96 ίντσες, αυτή η μονάδα OLED είναι ιδανική για σχεδιασμούς με περιορισμένο χώρο.
  • Διασύνδεση I2C:Η 4-pin διεπαφή I2C απλοποιεί τις συνδέσεις και την επικοινωνία με τους μικροελεγκτές, προσφέροντας εύκολη ενσωμάτωση στα έργα σας.
  • Ευρεία γωνία θέασης:Απολαύστε εξαιρετική ορατότητα από διάφορες γωνίες, χάρη στην τεχνολογία OLED.
  • Μικρή κατανάλωση ενέργειας:Η εν λόγω οθόνη είναι ενεργειακά αποδοτική, γεγονός που την καθιστά κατάλληλη για εφαρμογές που λειτουργούν με μπαταρία.



Είτε αναπτύσσετε ένα προσαρμοσμένο πίνακα ελέγχου, δημιουργώντας διαδραστικές οθόνες, ή σχεδιάζοντας έξυπνα gadgets, το 0.Το 96 ιντσών 128x64 Dot Matrix OLED Display Module είναι μια ευπροσάρμοστη επιλογή που προσφέρει υψηλή απόδοση και αξιοπιστίαΑναβαθμίστε τα έργα σας με αυτή την προηγμένη μονάδα οθόνης σήμερα!





Τεχνικές προδιαγραφές



0Τα προϊόντα OLED 96 ιντσών με PCB 4 πινών έχουν συνήθως τις ακόλουθες τεχνικές προδιαγραφές:

  • Ανάλυση: 128x64 pixels, παρέχοντας καθαρή απεικόνιση κειμένου και εικόνας.
  • Τα τσιπ οδηγών, όπως το τσιπ SSD1306/SSD1315, είναι συμβατά με πολλαπλές πλατφόρμες ανάπτυξης, απλοποιώντας τη διαδικασία ανάπτυξης.
  • Δυναμική τάση: συνήθως μεταξύ 3V και 5V, με καλή συμβατότητα ισχύος, συμβατή με λογικά επίπεδα 3,3V και 5V, χωρίς να απαιτούνται πρόσθετα τσιπ μετατροπής επιπέδου.
  • Γωνία προβολής: Με υπερμεγάλη γωνία προβολής μεγαλύτερη των 160 °, εξασφαλίζει καλή απόδοση προβολής σε διαφορετικές γωνίες προβολής.
  • Επιλογές χρωμάτων: Παρέχει πολλαπλές επιλογές χρωμάτων όπως κίτρινο μπλε, λευκό φως και καθαρό μπλε για να καλύψει διαφορετικές οπτικές ανάγκες και προτιμήσεις σχεδιασμού.
  • Τρόπος εμφάνισης: Υποστηρίζει πολλαπλές λειτουργίες εμφάνισης, συμπεριλαμβανομένης της γραφικής και κειμενικής εμφάνισης, κατάλληλη για διάφορες ανάγκες εμφάνισης πληροφοριών.
  • κατανάλωση ενέργειας: υπό κανονικές συνθήκες οθόνης, η κατανάλωση ενέργειας είναι μόνο 0,06 W, πολύ χαμηλότερη από τις παραδοσιακές οθόνες TFT,το οποίο το καθιστά κατάλληλο για εφαρμογές με αυστηρές απαιτήσεις κατανάλωσης ενέργειας.
  • Μέθοδος εγκατάστασης: Ο σχεδιασμός PCB με 4 καρφίτσες επιτρέπει τη στερέωση μέσω τυποποιημένων διαδικασιών εγκατάστασης πλακέτων κυκλωμάτων, παρέχοντας παράλληλα καλές ηλεκτρικές συνδέσεις.
  • Ακεραιότητα του σήματος: Λαμβάνοντας υπόψη τη σταθερότητα και την αξιοπιστία της μετάδοσης του σήματος, η καλωδίωση PCB θα πρέπει να είναι όσο το δυνατόν συντομότερη και ευθεία για να μειωθεί η παρεμβολή του σήματος
  • Σχεδιασμός διάσπασης θερμότητας: Τα OLED παράγουν θερμότητα κατά τη διάρκεια της λειτουργίας και ο σχεδιασμός PCB θα πρέπει να εξετάζει οδούς διάσπασης θερμότητας, όπως η βελτιστοποίηση της θερμικής διαχείρισης μέσω της διάταξης ή των δισκίων διάσπασης θερμότητας.
  • Σχεδιασμός κατά των παρεμβολών: Για τη μείωση των ηλεκτρομαγνητικών παρεμβολών (EMI), ο σχεδιασμός των PCB θα πρέπει να λαμβάνει κατάλληλα μέτρα προστασίας και φιλτραρίσματος.



Σχεδιασμός περίγραμμα



0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 0







Ορισμός καρφίτσης διεπαφής



Αριθμός PIN. Σύμβολο Περιγραφή
1 Εθνική Τράπεζα Αυτό είναι ένα γήπεδο, πρέπει να είναι συνδεδεμένο στο έδαφος.
2 ΔΕΔ Η παροχή ενέργειας για OLED. Αυτή είναι μια πένα παροχής τάσης. πρέπει να συνδεθεί με την πηγή.
3 ΣΚΛ Αυτή η εισαγωγή σειριακού ρολογιού SCL
4 ΣΔΑ Αυτή η κατά σειρά είσοδος δεδομένων SDA





Ηλεκτροοπτικά χαρακτηριστικά



Άρθρα Σύμβολο - Μίνι. Τύπος. Μαξ. Μαξ. Μονάδα Σημείωση
Λειτουργική φωτεινότητα Α 80 100 - cd /m2 Όλα τα pixels ON
Κατανάλωση ενέργειας Π - 50 60 mW

30% των εικονοστοιχείων ON

Συχνότητα καρέ Φρ. - 105 - Hz -

Χρώμα

Συντονισμός

Μπλε CIE x 0.11 0.15 0.19



CIE1931

Σκοτεινό δωμάτιο
CIE y 0.21 0.25 0.29

Χρόνος απόκρισης

Σηκωθείτε Τρ - 10 - Εμείς -
Αποσύνθεση Td - 10 - Εμείς -
Αντιδιαστολή Αρ 10000:1 - - - Σκοτεινό δωμάτιο
Γωνία θέασης θ 160 - - Πτυχίο -
Διάρκεια ζωής λειτουργίας Πάνω 22000 - - Αριθμός ωρών L= 80 cd/m2

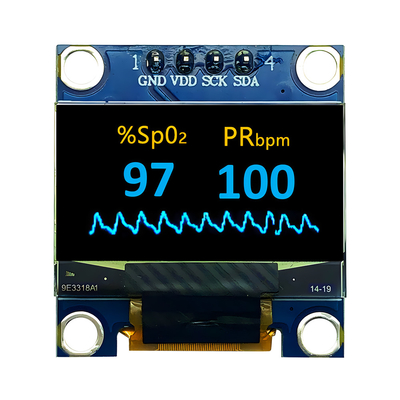

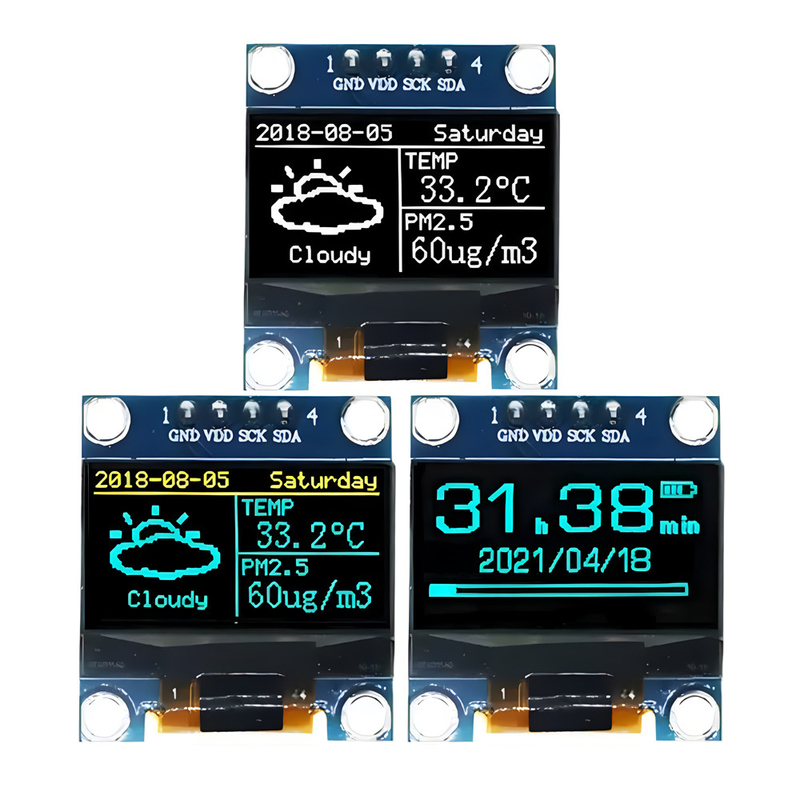

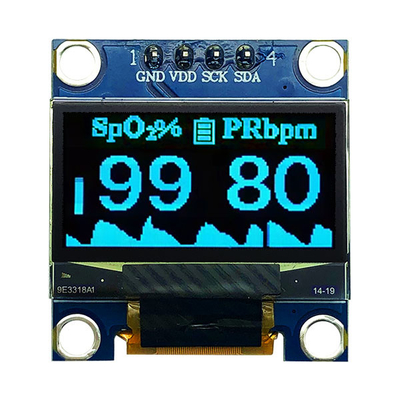

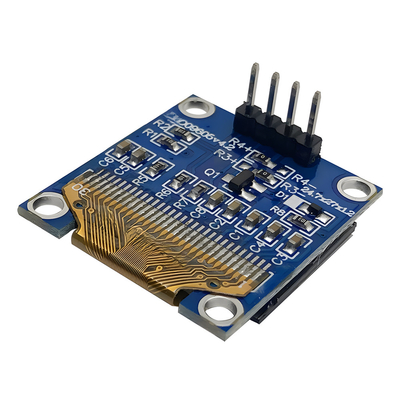

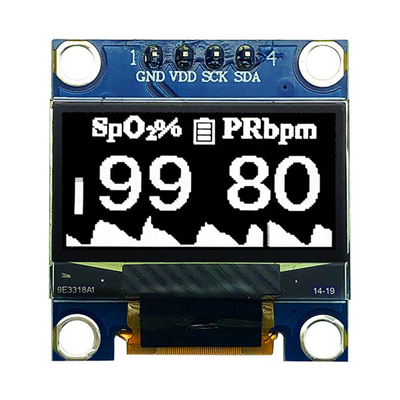

Εικόνα προϊόντος

0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 1

0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 20.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 3

0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 4

0.96 ιντσών 128x64 Dot Matrix OLED οθόνη Μονάδα 4-Pin Διασύνδεση I2C 5
