Λεπτομέρειες:
|
| Προϊόν: | 2.42" ((2.4") ίντσες OLED οθόνη | Απόφαση: | 128X64 κουκίδες |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Ενεργός χώρος: | 55.01 ((L) x 27.5 ((W) (mm) |
| Πιξέλες: | 00,43 x 0,43 (mm) | Μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας |
| Εργασιακή θερμοκρασία: | -40°C σε +70°C | Αριθμός πιν: | 7 καρφίτσες επιγραφών |
| Διασύνδεση: | Διεπαφή SPI | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2.42 ιντσών οθόνη OLED,Εικονική οθόνη,7-πιν SPI OLED οθόνη |
||
Παρουσιάζουμε το SFOMS242YZ7-12864WBYG-01 OLED Module από την SAEF Technology, μια προηγμένη 2.42-Inch 128x64 Dot Matrix Graphic Display.42 ίντσες διαγώνια και συνολικές διαστάσεις 71.0 x 43,5 mm, η ενότητα οθόνης είναι σχεδιασμένη για υψηλές επιδόσεις και ευελιξία.
Υψηλή αναλογία αντίθεσης: Αυτή η μονάδα OLED προσφέρει μια εντυπωσιακή αναλογία αντίθεσης 20,000:1, εξασφαλίζοντας εκπληκτική οπτική σαφήνεια και ζωντανή χρωματική αναπαράσταση για τις εφαρμογές σας.
Πολλαπλές επιλογές διεπαφών: Η ενότητα υποστηρίζει διάφορες διεπαφές επικοινωνίας, συμπεριλαμβανομένων των SPI και I2C (IIC),καθιστώντας εύκολη την ενσωμάτωση σε ένα ευρύ φάσμα μικροελεγκτών και πλατφορμών ανάπτυξης.
Ευρύ φάσμα τάσης: Η τάση τροφοδοσίας λογικής λειτουργεί μεταξύ 1,65V και 3,3V, με τυπική τιμή 2,8V, ικανοποιώντας τις διαφορετικές απαιτήσεις του έργου.
Προσαρμόσιμη οθόνη αφής: Αν και αυτή η οθόνη OLED δεν συνοδεύεται από ενσωματωμένη οθόνη αφής, είναι διαθέσιμη μια επιλογή προσαρμόσιμης οθόνης αφής,Επιτρέποντας βελτιωμένη διαδραστικότητα με βάση τις ειδικές σας ανάγκες.
Η μονάδα οθόνης OLED SFOMS242YZ7-12864WBYG-01 είναι ιδανική για διάφορες εφαρμογές, μεταξύ των οποίων:
Αναβαθμίστε τα έργα σας με το SFOMS242YZ7-12864WBYG-01 2.42-ιντσών OLED οθόνη,που είναι σχεδιασμένα για την παροχή υψηλής ποιότητας οπτικών στοιχείων και αξιόπιστης απόδοσης για ένα ευρύ φάσμα βιομηχανικών και εμπορικών εφαρμογών.
Παραγγείλετε το δικό σας σήμερα για απρόσκοπτη ολοκλήρωση και ανώτερη ποιότητα οθόνης!
Μηχανικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| ΠΙΝ | ΣΥΜΒΟΛΟ | Περιγραφές |
| 1 | Εθνική Τράπεζα | Το έδαφος του λογικού κυκλώματος |
| 2 | ΔΕΔ | Η τροφοδοσία ενέργειας για τη λογική |
| 3 | SCK | Εισαγωγή σειριακού ρολογιού. |
| 4 | ΣΔΑ | Εισαγωγή δεδομένων σειράς. |
| 5 | ΕΣΤ | Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας. |
|
6 |
Δ.Σ. |
Όταν η καρφίτσα τραβηχτεί ψηλά και επιλέγεται η λειτουργία σειριακής διεπαφής, τα δεδομένα στο SDIN Όταν είναι χαμηλή, τα δεδομένα στο SDIN θα μεταφερθούν στο μητρώο εντολών. |
| 7 | ΚΑ | Επιλέξτε το τσιπ. Το τσιπ επιλέγεται όταν CS0 = L. |
Απόλυτες μέγιστες αξιολογήσεις
|
Παράμετρος |
Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | -Ούτε ένα.3 | 4 | V |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 8 | 17 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 70 | Γ |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | Γ |
| Διάρκεια ζωής (220 cd/m2) | 13,000 | - | ώρα | |
| Χρόνος ζωής (200 cd/m2) | 15,000 | - | ώρα | |
|
Διάρκεια ζωής (180 cd/m2) |
16,000 | - | ώρα |
Χαρακτηριστικά DC
|
|
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ |
Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.3 | V | |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 11.5 | 12 | 12.5 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | 0.8×VDD | - | - | V | |
| Εισαγωγή χαμηλού επιπέδου | VIL | - | - | 0.2×VDD | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Τρόπος τροφοδοσίας VDD ΔΕΔ = 2,8V, VCC = 12, IREF = 10uA, Όχι Εγκατασκευασμένο πάνελ, Ενεργοποιημένη οθόνη, όλα ενεργοποιημένα, |
ΔΕΔ |
Αντίθεση = FFh |
- |
90 |
110 |
μA |
|
Τρόπος τροφοδοσίας VCC VDD = 2,8V, VCC = 12, IREF = 10uA, χωρίς πίνακα συνδεδεμένο, Εμφάνιση ON, όλα ON |
ΔΠΔ |
- |
450 |
580 |
μA |
|
|
Εξαγωγή τμημάτων ρεύμα, VDD = 2,8V, VCC = 12V, IREF=10uA, Η οθόνη είναι ON. |
ISEG |
Αντιδιαστολή = FFh | 280 | 310 | 340 |
μA |
| Αντίθεση=AFh | - | 215 | - | |||
| Αντιδιαστολή = 7Fh | - | 155 | - | |||
| Αντιστοιχία = 3Fh | - | 78 | - | |||
| Αντιδιαστολή = 0Fh | 20 | - | ||||
|
ρεύμα κατάστασης αδράνειας για VDD |
ΔΕΔ, ΝΟΥΜΟ |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
|
ρεύμα κατάστασης αδράνειας για VCC |
ICC, SLEEP |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
Ηλεκτρικές προδιαγραφές
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Συνήθης κατανάλωση ρεύματος | Όλα τα pixel είναι ανοιχτά. | - | 17 | 25 | mA | |
| Καταναλώσεις ρεύματος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 0.5 | 1.5 | mA | |
| Συνήθης κατανάλωση ισχύος | Όλα τα pixel είναι ανοιχτά. | - | 71.5 | 97.5 | mW | |
| Κατανάλωση ισχύος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 6.5 | 19.5 | mW | |
| Φωτεινότητα | Λβρ | - | 90 | 110 | - | cd/m2 |
| Κ.Ι.Ε. (Λευκός) |
(x) (ι) |
Α.Κ.Ε. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | - | |
|
Γωνία θέασης
|
- | 160 | - | - | βαθμός |

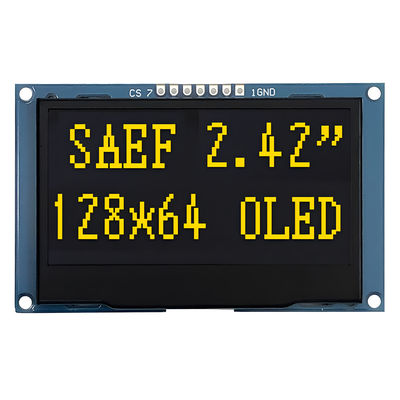

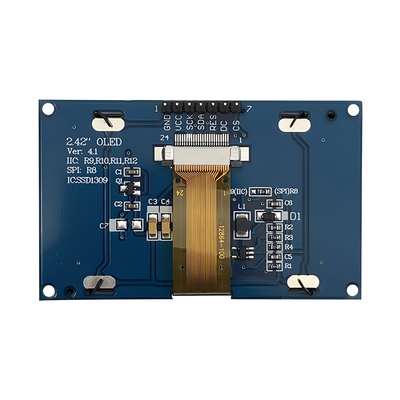

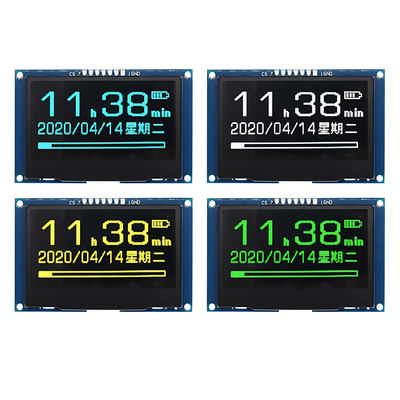

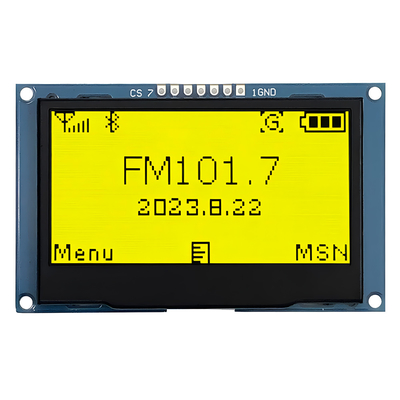

Εικόνα προϊόντος
