Λεπτομέρειες:
|
| Προϊόν: | 1.54 ιντσών γραφική οθόνη OLED | Απόφαση: | 128X64 κουκίδες |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική μήτρα | Διασύνδεση: | 4 καλώδια Διασύνδεση SPI |
| Οπτική: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 420,04 x 37,0 x 3,1 (mm) |
| Ενεργός χώρος: | 350,05 x 17,51 (mm) | Πιξέλες: | 00,254 x 0,254 (mm) |
| Μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας | Εργασιακή θερμοκρασία: | -40°C σε +70°C |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Πρόσθετη τάση: | 2.8V |
| Αριθμός πιν: | 7 καρφίτσες επιγραφών | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1Μοντέλο οθόνης OLED 54 ιντσών,ενότητα επίδειξης 128x64 OLED,Μονάδα οθόνης OLED υψηλής αντίθεσης |
||
Μηχανικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| ΠΙΝ | ΣΥΜΒΟΛΟ | Περιγραφές |
| 1 | Εθνική Τράπεζα | Το έδαφος του λογικού κυκλώματος |
| 2 | ΔΕΔ | Η τροφοδοσία ενέργειας για τη λογική |
| 3 | SCK | Εισαγωγή σειριακού ρολογιού. |
| 4 | ΣΔΑ | Εισαγωγή δεδομένων σειράς. |
| 5 | ΕΣΤ | Αυτή η καρφίτσα επαναπροσαρμόζεται στην εισροή σήματος. Όταν η καρφίτσα είναι χαμηλή, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα υψηλή κατά τη διάρκεια της κανονικής λειτουργίας. |
|
6 |
Δ.Σ. |
Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου Data/Command.Whenthe καρφίτσα είναι τραβήχτηκε ψηλά και η σειρά λειτουργίας διεπαφής επιλέγεται,τα δεδομένα στο SDIN Όταν είναι pulllow, τα δεδομένα στο SDIN θα μεταφερθούν στο μητρώο εντολών. |
| 7 | ΚΑ | Τσιπ Select.Τσιπ επιλέγεται όταν CS0="L". |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | -Ούτε ένα.3 | 4 | V |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 8 | 17 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -40 | 70 | Γ |
| Θέρμανση αποθήκευσης | TSTG | -40 | 85 | Γ |
| Διάρκεια ζωής (220 cd/m2) | 13,000 | - | ώρα | |
| Χρόνος ζωής (200 cd/m2) | 15,000 | - | ώρα | |
| Διάρκεια ζωής (180 cd/m2) | 16,000 | - | ώρα |
Χαρακτηριστικά DC
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.3 | V | |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 11.5 | 12 | 12.5 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | 0.8×VDD | - | - | V | |
| Εισαγωγή χαμηλού επιπέδου | VIL | - | - | 0.2×VDD | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Τρόπος τροφοδοσίας VDD ΔΕΔ = 2,8V, VCC = 12, IREF = 10uA, Όχι Εγκατασκευασμένο πάνελ, Ενεργοποιημένη οθόνη, όλα ενεργοποιημένα, |
ΔΕΔ | Αντίθεση = FFh | - | 90 | 110 | μA |
|
Τρόπος τροφοδοσίας VCC VDD = 2,8V, VCC = 12, IREF = 10uA, χωρίς πίνακα συνδεδεμένο, Εμφάνιση ON, όλα ON |
ΔΠΔ | - | 450 | 580 | μA | |
|
Εξαγωγή τμημάτων ρεύμα, VDD = 2,8V, VCC = 12V, IREF=10uA, Η οθόνη είναι ON. |
ISEG | Αντιδιαστολή = FFh | 280 | 310 | 340 | μA |
| Αντίθεση=AFh | - | 215 | - | |||
| Αντιδιαστολή = 7Fh | - | 155 | - | |||
| Αντιστοιχία = 3Fh | - | 78 | - | |||
| Αντιδιαστολή = 0Fh | 20 | - | ||||
| ρεύμα κατάστασης αδράνειας για VDD | ΔΕΔ, ΝΟΥΜΟ |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- | - | 10 | μA |
| ρεύμα κατάστασης αδράνειας για VCC | ICC, SLEEP |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- | - | 10 | μA |

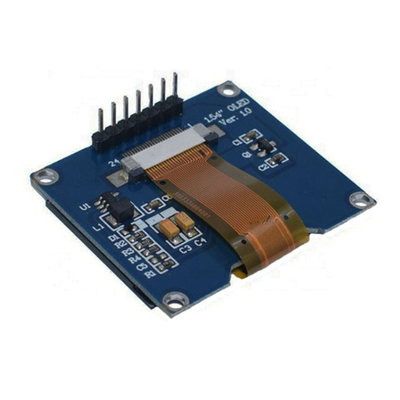

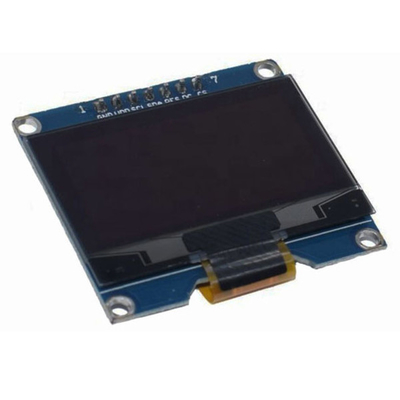

Εικόνα προϊόντος
