Λεπτομέρειες:
|
| Προϊόν: | 1Εικόνα OLED 54 ιντσών | Απόφαση: | Ανάλυση σημείων 128x64 |
|---|---|---|---|
| Τρόπος εμφάνισης: | Παθητική οθόνη μήτρας | Διασύνδεση: | I2C |
| Οπτική: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 47.0 x 43,0 x 13,8 (mm) |
| Ενεργός χώρος: | 350,06 x 17,52 (mm) | Πιξέλες: | 00,274 x 0,274 (mm) |
| Μέθοδος οδήγησης: | 1/64 Κύκλος εργασίας | Εργασιακή θερμοκρασία: | -40°C σε +70°C |
| Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C | Κύκλος ελέγχου οδηγού: | SSD1309 ή ισοδύναμο |
| Αριθμός πιν: | 4 πινές κεφαλής, 7 πινές προαιρετικά | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | SSD1309 Εικαστική οθόνη OLED,Εικονική οθόνη,1.54 ίντσες OLED οθόνη |
||
Σχετικά με αυτό το αντικείμενο
Παρουσιάζουμε την 1,54 ιντσών SSD1309 Graphic OLED Display την τέλεια λύση για το επόμενο ηλεκτρονικό σας έργο!Αυτή η υψηλής ποιότητας οθόνη OLED προσφέρει ζωντανά γραφικά και καθαρό κείμενο, καθιστώντας το ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των ηλεκτρονικών συσκευών DIY, των έξυπνων συσκευών και των ενσωματωμένων συστημάτων.
Βασικά χαρακτηριστικά:
Εφαρμογές:
Αυτή η ευέλικτη οθόνη OLED είναι κατάλληλη για διάφορες εφαρμογές, μεταξύ των οποίων:
Γιατί να επιλέξετε την οθόνη OLED μας;
Η 1,54 ιντσών γραφική οθόνη OLED είναι σχεδιασμένη για ευκολία χρήσης και ευελιξία, επιτρέποντας σε ερασιτέχνες και επαγγελματίες να δημιουργήσουν εκπληκτικές γραφικές διεπαφές χρήστη με ελάχιστη προσπάθεια.Το ελαφρύ και συμπαγές σχεδιασμό του το καθιστά εξαιρετική επιλογή για έργα περιορισμένου χώρου.
Παραγγείλετε σήμερα το 1,54-ιντσών SSD1309 Graphic OLED Display και ζωντανέψτε τα έργα σας με ζωντανά εικόνα και απλή συνδεσιμότητα!
Χαρακτηριστικά του προϊόντος
| Προϊόν: | 1Εικόνα OLED 54 ιντσών |
| Ψήφισμα: | Ανάλυση σημείων 128x64 |
| Διασύνδεση: | Ι2C |
| Τρόπος εμφάνισης: | Παθητική οθόνη μήτρας |
| Οπτική: | Όλες οι οπτικές γωνίες |
| Σχεδιασμός Dim.: | 47.0(L) X 43.0(W) X 13.8 ((T) |
| Ενεργός χώρος: | 35.06 ((L) X 17.52 ((W) |
| Πίτσα των Pixel: | 0.274 x 0.274 |
| Μέθοδος οδήγησης: | 1/64 Κύκλος υπηρεσίας |
| Εργασιακή θερμοκρασία: | -40°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Αριθμός πιν: | 4 πινάκια επικεφαλίδας, |
| Διοικητικός παράγοντας | SSD1309 ή ισοδύναμο |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Σχεδιάστε τις διαστάσεις
Σχεδιακό διάγραμμα
Λειτουργία καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
|---|---|---|
| 1 | Εθνική Τράπεζα | Γη |
| 2 | ΚΑΚ | Εισαγωγή τροφοδοσίας. |
| 3 | ΣΚΛ | Όταν επιλέγεται η διεπαφή I2C, τότε το D0 χρησιμεύει ως το σεριαίο σύστημα εισόδου ρολογιού (SCL) και το D1 ως το σεριαίο σύστημα εισόδου δεδομένων (SDAI). |
| 4 | ΣΔΑ |
Χαρακτηριστικά DC
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ |
Μονάδα |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 1.65 | 2.8 | 3.3 | V | |
| Πρόσθετη τάση τροφοδοσίας για οθόνη | ΚΑΚ | 11.5 | 12 | 12.5 | V | |
| Εισαγωγή υψηλού επιπέδου | ΧΙΒ | 0.8×VDD | - | - | V | |
| Εισαγωγή χαμηλού επιπέδου | VIL | - | - | 0.2×VDD | V | |
| Υψηλού επιπέδου παραγωγή | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Αποδόσεις χαμηλού επιπέδου | Αερομεταφορές | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Τρόπος τροφοδοσίας VDD ΔΕΔ = 2,8V, VCC = 12, IREF = 10uA, Όχι Εγκατασκευασμένο πάνελ, Ενεργοποιημένη οθόνη, όλα ενεργοποιημένα, |
ΔΕΔ |
Αντίθεση = FFh |
- |
90 |
110 |
μA |
|
Τρόπος τροφοδοσίας VCC VDD = 2,8V, VCC = 12, IREF = 10uA, χωρίς πίνακα συνδεδεμένο, Εμφάνιση ON, όλα ON |
ΔΠΔ |
- |
450 |
580 |
μA |
|
|
Εξαγωγή τμημάτων ρεύμα, VDD = 2,8V, VCC = 12V, IREF=10uA, Η οθόνη είναι ON. |
ISEG |
Αντιδιαστολή = FFh | 280 | 310 | 340 |
μA |
| Αντίθεση=AFh | - | 215 | - | |||
| Αντιδιαστολή = 7Fh | - | 155 | - | |||
| Αντιστοιχία = 3Fh | - | 78 | - | |||
| Αντιδιαστολή = 0Fh | 20 | - | ||||
|
ρεύμα κατάστασης αδράνειας για VDD |
ΔΕΔ, ΝΟΥΜΟ |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
|
ρεύμα κατάστασης αδράνειας για VCC |
ICC, SLEEP |
ΔΕΔ = 1,65V ~ 3,3V, VCC = 7V ~ 16V Εμφάνιση ΑΠΕΛΕΙΣΜΕΝΗ, Όχι Εγκατασκευασμένο πάνελ |
- |
- |
10 |
μA |
Ηλεκτρικές προδιαγραφές
|
Χαρακτηριστικά |
Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Συνήθης κατανάλωση ρεύματος | Όλα τα pixel είναι ανοιχτά. | - | 17 | 25 | mA | |
| Καταναλώσεις ρεύματος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 0.5 | 1.5 | mA | |
| Συνήθης κατανάλωση ισχύος | Όλα τα pixel είναι ανοιχτά. | - | 71.5 | 97.5 | mW | |
| Κατανάλωση ισχύος σε κατάσταση αναμονής | Κατάσταση αναμονής 10% εικονοστοιχίες ανοιχτά | - | 6.5 | 19.5 | mW | |
| Φωτεινότητα | Λβρ | - | 90 | 110 | - | cd/m2 |
| Κ.Ι.Ε. (Λευκός) |
(x) (ι) |
Α.Κ.Ε. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | - | |
|
Γωνία θέασης |
- | 160 | - | - | βαθμός |
Χαρακτηριστικά συγχρονισμού διεπαφής I2C
|
Σύμβολο |
Περιγραφή | Ελάχιστο | Μαξ |
Μονάδα |
| Τύκλος | Χρόνος κύκλου ρολογιού | 2.5 | - | μs |
| tHSTART | Χρόνος αναμονής κατάστασης εκκίνησης | 0.6 | - | μs |
| tHD | Χρόνος αναμονής των δεδομένων (για το πινάρισμα SDAOUT) | 0 |
- |
ν |
| Χρόνος αναμονής των δεδομένων (για το πινάρισμα SDAIN) | 300 | |||
| tSD | Χρόνος ρύθμισης δεδομένων | 100 | - | ν |
| tSSTART |
Χρόνος ρύθμισης της κατάστασης εκκίνησης (Αφορά μόνο για επαναλαμβανόμενη κατάσταση εκκίνησης) |
0.6 | - | μs |
| TSSTOP | Χρόνος ρύθμισης κατάστασης διακοπής | 0.6 | - | μs |
| tR | Ώρα ανάδυσης για δεδομένα και ρολόι | 300 | ν | |
| tF | Χρόνος πτώσης για τα δεδομένα και την καρφίτσα του ρολογιού | 300 | ν | |
| ΤΙΝΤΕ | Χρόνος αδρανοποίησης πριν ξεκινήσει μια νέα μετάδοση | 1.3 | - | μs |

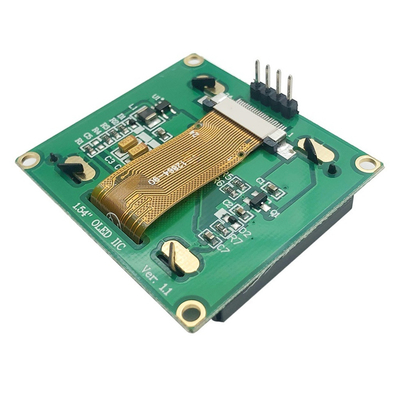

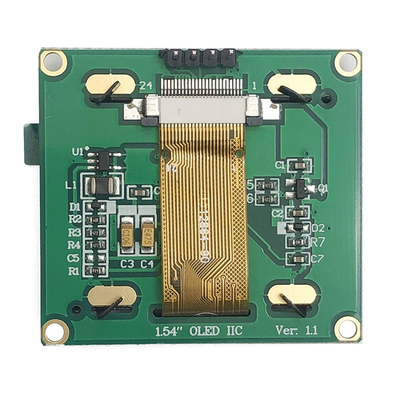

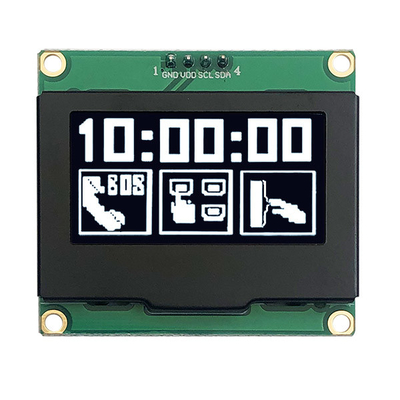

Εικόνα προϊόντος
