Λεπτομέρειες:
|
| Προϊόν: | 1.28 ιντσών TFT LCD | Απόφαση: | 240x240 |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | GC9A01 ή ισοδύναμο | οθόνη αφής: | Χωρίς, PCAP προαιρετικό |
| Κάλυψη γυαλιού: | Προσαρμόσιμη | Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Διασύνδεση: | SPI (μπορεί να προσαρμοστεί) | Σύνδεση: | ΔΕΠ (προσαρμόσιμη) |
| Αριθμός πιν: | 12 καρφίτσες (μπορούν να προσαρμοστούν) | Φωτεινότητα επιφάνειας: | 350 cd/m2 ((nits) (προσαρμόσιμο) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 240x240 Στρογγυλή οθόνη LCD TFT,Προσαρμόσιμη στρογγυλή LCD TFT,PCAP Touch Στρογγυλή TFT LCD |
||
Ανυψώστε τα Wearables & IoT συσκευές σας με την οθόνη LCD TFT 1.28 ιντσών
Σχεδιασμένη για προηγμένες εφαρμογές, αυτή η 1.28 ιντσών στρογγυλή οθόνη LCD TFT συνδυάζει υψηλή ανάλυση, προσαρμόσιμα χαρακτηριστικά και ισχυρή απόδοση.ή βιομηχανικές συσκευές IoT, παρέχει εξαιρετική σαφήνεια και αξιοπιστία.
Βασικά χαρακτηριστικά
Τεχνικές προδιαγραφές
Εφαρμογές
Γιατί να επιλέξετε εμάς;
Παραγγείλτε τώρα και προσαρμόστε!
Επισκεφθείτε την ιστοσελίδα μας για να εξερευνήσετε αυτό το προϊόν και να ζητήσετε προσφορά: www.saefdisplay.com
Προδιαγραφές προϊόντος
| Άρθρο | Περιεχόμενο |
| Μέγεθος LCD | 1.28 (διάμετρος) |
| Τρόπος εμφάνισης | Συνήθως μαύρο |
| Απόφαση | 240 (H) RGB x 240 (V) |
| Σημεία | 0.135 ((H) x 0,135 ((V) mm |
| Ενεργός χώρος | φ32,4 mm |
| Μέγεθος μονάδας | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) mm |
| Χρωματική διάταξη | RGB Βόρεια λωρίδα |
| Διασύνδεση | Διασύνδεση SPI |
| Δραστηριότητα IC | GC9A01 |
| Φωτεινότητα ((cd/m2) | 350 (ΤΥΠ) |
| Κατεύθυνση θέασης | IPS, κάθε γωνία θέασης |
| Πίσω φωτισμός | 2 Λευκό LED |
| Εργασιακή θερμοκρασία. | -20°C ~ + 70°C |
| Θερμοκρασία αποθήκευσης. | -30°C ~+ 80°C |
| Βάρος | 1.2 |
Μηχανικές διαστάσεις
![]()
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | Σύμβολο | Περιγραφή |
| 1 | Εθνική Τράπεζα | Σημείο ισχύος |
| 2 | LEDK | Καθοδικός LED |
| 3 | LEDA | Άνωση LED |
| 4 | ΔΕΔ | Τροφοδοσία ηλεκτρικής ενέργειας για αναλογικό |
| 5 | Εθνική Τράπεζα | Σημείο ισχύος |
| 6 | Εθνική Τράπεζα | Σημείο ισχύος |
| 7 | Δ/Κ | Εμφάνιση δεδομένων/πιν επιλογής εντολών σε τετραγραμμική σειριακή διεπαφή. |
| 8 | ΚΑ | Σφραγίδα επιλογής τσιπ: χαμηλή ενεργοποίηση, υψηλή απενεργοποίηση. |
| 9 | ΣΚΛ | Αυτή η καρφίτσα χρησιμοποιείται για να είναι σειριακό ρολόι διεπαφής |
|
10 |
ΣΔΑ | Πίνακας εισόδου/εξόδου της διεπαφής SPI. τα δεδομένα είναι κλειδωμένα στην αναδυόμενη άκρη του σήματος SCL. |
|
11 |
Επαναφορά |
Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για να αρχίσει ορθά το τσιπ. |
| 12 | Εθνική Τράπεζα | Σημείο ισχύος |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας (Ε/Ε) | ΔΕΔ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | VDDIO | -Ούτε ένα.3 | 4.6 | V |
| Λογική τάση εισόδου | Αριθμός οχήματος | -Ούτε ένα.3 | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Επικαιροποίηση | Μονάδα |
| Τετάρτη | VbL | 2.9 | 3.0 | 3.1 | V |
| Η τάση τροφοδοσίας για τη λογική | ΔΕΔ | 2.5 | 2.8 | 3.3 | V |
| Δυναμική τάση διεπαφής | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Οδηγός πύλης υψηλής τάσης | VGH | 12 | - | 13 | V |
| Οδηγός πύλης χαμηλή τάση | VGL | - 11 | - | - 8 | V |
| ρεύμα λειτουργίας για VDD | ΔΕΔ | - Δεν ξέρω. | 2 | 3 | mA |
| Τρόπος ρεύματος για το φως LED | ΠΑΡΑΓΜΑ | 35 | 40 | 45 | mA |
| Φωτεινότητα | Λβρ | 300 | 350 | - Δεν ξέρω. | cd/m2 |
| Κατάσταση ύπνου VDD | Ιδ | - Δεν ξέρω. | 15 | 30 | UA |
| Κατάσταση ύπνου VDDIO | Εγώ το έκανα. | - Δεν ξέρω. | 5 | 10 | UA |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
|
Γωνία θέασης |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
Σημείο |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| Αντιδιαστολή | Επενδύσεις | - | 25 oC | 900 | 1100 | - | - |
|
ΧρώμαCIEΣυντονισμός |
Λευκό | X | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| Κόκκινο | X | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| Πράσινο | X | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| Μπλε | X | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| Διαπερατότητα (με πόλωση) | 4.4 | 4.9 |
% |
||||

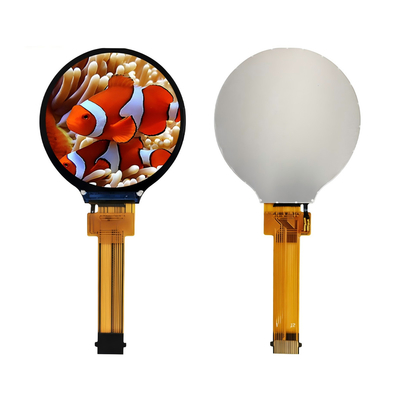

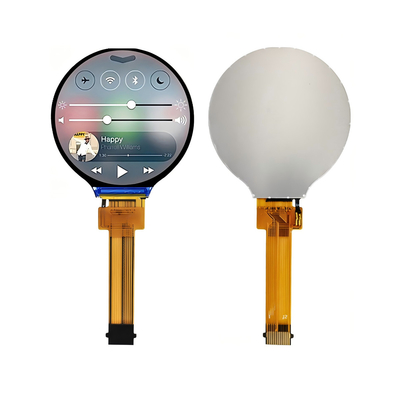

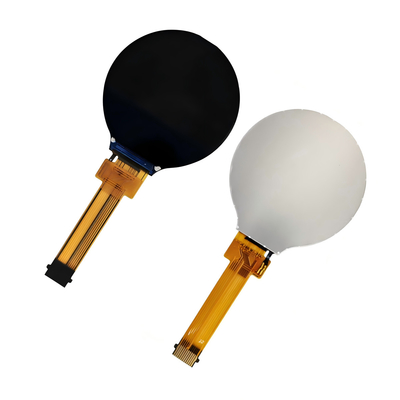

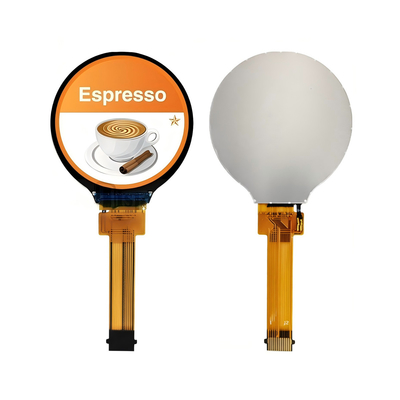

Εικόνα προϊόντος
![]()
![]()
![]()
