Λεπτομέρειες:
|
Ανάλυση οθόνης: | 128 x 64 κουκκίδες | Τύπος οθόνης: | FSTN (Θετικό/Αρνητικό) |
---|---|---|---|
Δείτε την κατεύθυνση: | Στις έξι. | Κύκλος ελέγχου οδηγού: | ST7567 |
Διασύνδεση: | Παράλληλο/Σειριακό (4-γραμμών SPI) | Πίσω φωτισμός: | 3x Λευκά LED (3.0V, 45mA) |
Δραστηριακή τάση: | 1.7–3.3V (VDD) | Θερμοκρασία λειτουργίας: | -20°C έως +70°C |
Θέρμανση αποθήκευσης: | -30°C έως +80°C | Μέγεθος περιγράμματος: | 58.70 × 38.50 × 4.50 χιλ. |
Περιοχή θέασης: | 53,60 × 29,00 χιλ. | Εγγύηση: | 1 έτος κάλυψη για λειτουργικά ελαττώματα |
Χρόνος ζωής: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Μονάδα Μονόχρωμης Οθόνης,Μονάδα Μονόχρωμης Οθόνης COG,Dot Matrix FSTN COG LCD |
Περιγραφή του προϊόντος
Το SFBM12864JH-7294AN είναι μια υψηλής αξιοπιστίας μονοχρωματική γραφική μονάδα LCD 128x64 που έχει σχεδιαστεί για απαιτητικές βιομηχανικές και ενσωματωμένες εφαρμογές.και 6 ωρών κατεύθυνση θέασης, παρέχει καθαρή εικόνα με λειτουργία σε μεγάλη θερμοκρασία (-20°C έως +70°C).
Robust Interface: Υποστηρίζει 6800/8080 παράλληλο & 4-γραμμικό κατά σειρά SPI για ευέλικτη ενσωμάτωση MCU (Arduino, Raspberry Pi, STM32).
Βελτιωμένο φως πίσω: 3 φορές ενεργειακά αποδοτικά λευκά LED (3,0V, 45mA) με ομοιόμορφο φωτισμό.
Εκτεταμένη αντοχή: πιστοποιημένη για την προστασία από κρούσεις/δονήσεις (MIL-STD-202G), την προστασία από ESD (±2kV) και την αντοχή στην υγρασία (95% RH, 500 ώρες).
Εύκολη ενσωμάτωση: σύνδεσμος FPC 30 πινών με συμβατές με πινές αντικαταστάσεις για κοινές μονάδες 128x64.
Δύναμη: 1,7 ̇ 3,3 V συνεχούς ρεύματος (συνήθως 150μA @ 3,0 V, οθόνη ενεργοποιημένη).
Χρονισμός: 240ns χρόνος κύκλου (3,3V) για μεταφορά δεδομένων υψηλής ταχύτητας.
Οπτική: 75Hz, 1/65 κύκλος λειτουργίας.
Πιστοποιητικά: RoHS, REACH, ISO 9001/14001.
Βιομηχανικά HMI, ιατρικές οθόνες, οχήματα ταμπλό.
Έξυπνοι αισθητήρες, συσκευές IoT, εργαστήριο εξοπλισμό.
Εγγύηση ενός έτους κατά λειτουργικών ελαττωμάτων.
Σημείωση: Αποφύγετε τις στατικές εικόνες > 30 λεπτά για να αποφευχθεί η καύση. Συνιστάται η αυτόματη κατάσταση ύπνου.
Προδιαγραφές
Άρθρο | Περιεχόμενο | Μονάδα |
Τύπος οθόνης LCD | ΕΡΩΤΙΚΟ/ΑΝΕΓΤΙΚΟ | - |
Κατεύθυνση θέασης | 6:00 | Ώρα |
Μέγεθος μονάδας (W × H × T) | 58.70×38.50×4.50 (εκτός από το μήκος FPC) | χμ |
Περιοχή παρακολούθησης (W × H) | 53.60×29.00 | χμ |
Κύκλος ελέγχου οδηγού | ΣΤ7567 | - |
Αριθμός σημείων | 128X64 | - |
Τύπος φωτισμού πίσω | 3 LEDS Λευκό 3,0V 45mA | - |
Τύπος διεπαφής | Σειριακή/παράλληλη διεπαφή | - |
Θερμοκρασία λειτουργίας | -20 ~ 70 | oC |
Θέρμανση αποθήκευσης | -30 ~ 80 | oC |
Ορισμός καρφίτσης διεπαφής
Αριθμός PIN. | Σύμβολο | Περιγραφή Pin |
1 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
2 | PS | Παράλληλη/σειριακή είσοδος δεδομένων, επιλογή πινής εισόδου σε παράλληλη λειτουργία |
3 | C86 | Διασύνδεση μικροεπεξεργαστή επιλέξτε πιν εισόδου σε παράλληλη λειτουργία |
4 έως 8 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
9 | VG | VG είναι η τάση κίνησης LCD για κυκλώματα τμημάτων σε θετικό πλαίσιο |
10 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
11 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
12 | Επικαιροποίηση | XV0 είναι η τάση κίνησης LCD για κοινά κυκλώματα σε θετικό πλαίσιο |
13 | V0 | V0 είναι η τάση κίνησης LCD για κοινά κυκλώματα σε αρνητικό πλαίσιο |
14 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
15 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
16 | Επικεφαλής | Γη |
17 | ΔΕΔ | Ηλεκτρική τροφοδοσία ((+3.0) |
18 έως 25 | D7-D0 | Διάδρομος δεδομένων |
26 | ΔΕ/Ε | Διαβάστε σήμα επιλογής |
27 | WR | Γράψτε εισροή σήματος επιλογής |
28 | Α0 | Εισαγωγή σήματος επιλογής δεδομένων ή εντολής |
29 | ΑΠΕ | Μια καρφίτσα επαναφοράς. |
30 | ΚΑ | Τσιπ επιλογή εισόδου σήματος ((χαμηλή ενεργό) |
Μηχανολογικές διαστάσεις περίγραμμα
Ηλεκτρονικά χαρακτηριστικά
Χαρακτηριστικό | Σύμβολο | Τυπική τιμή | Μονάδα | ||
ΜΙΝ | Τύπος | Επικαιροποίηση | |||
Η τάση τροφοδοσίας ενέργειας ((1) | ΔΕΔ | 3.1 | 3.3 | 3.5 | V |
Η τάση τροφοδοσίας ενέργειας ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
Παράδειγμα εμφάνισης ρεύμα | ΔΕΔ | 0.58 | 1.4 | mA | |
Διάρροια εισόδου ρεύμα | ΙΙΙ | 1.5 | UA | ||
Λογική εισόδου LOW | VIL | 0.2VDD | |||
Λογική εισόδου HIGH | ΧΙΒ | 0.8VDD | |||
Λογική εξόδου LOW | Αερομεταφορές | 0.2VDD | |||
Λογική εξόδου HIGH | VOH | 0.8VDD | |||
Θερμοκρασία λειτουργίας | ΤΟΠΡ | -20 | - Δεν ξέρω. | +70 | °C |
Θέρμανση αποθήκευσης | TSTG | - 30 | - Δεν ξέρω. | +80 | °C |
Οπτικά χαρακτηριστικά
Άρθρο | Σύμβολο | Θερμοκρασία ((°C) | Αξιολόγηση | Μονάδα | |||
Ελάχιστο | Τύπος | Μαξ | |||||
Χρόνος απόκρισης | Ώρα ανάδυσης. | Τρ | 25 | 200 | ms | ||
Ώρα πτώσης | Tf | 25 | 200 | ||||
Συχνότητα καρέ | Ελλάδα | 25 | 64 | Hz | |||
Γωνία θέασης Cr ̇2 | θ=90 | θ1 | 25 | 15 | Σημείο | ||
θ=270 | θ2 | 35 | |||||
θ=0 | θ3 | 30 | |||||
θ=180 | θ4 | 30 | |||||
Κατεύθυνση θέασης | Στις έξι. | ||||||
Αντιδιαστολή | Αρ | 25 | 2 | - Δεν ξέρω. | |||
Τρέχουσα κατανάλωση | Είναι | 25 | 6 | UA | |||
Δυνατότητα | Γ | 25 | 5 | nF |

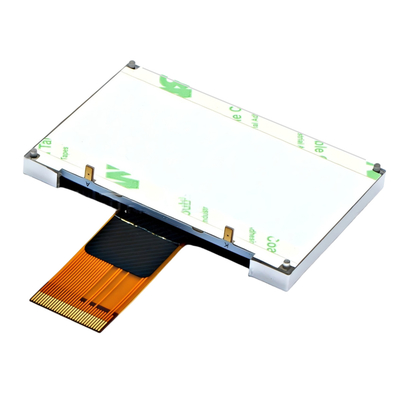

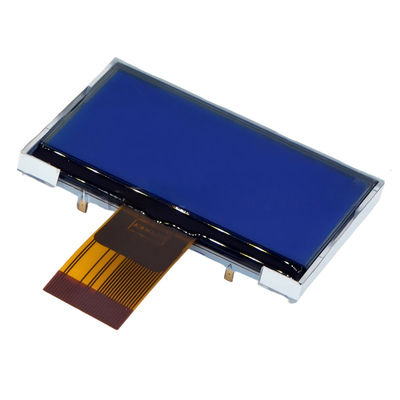

Εικόνα προϊόντος
