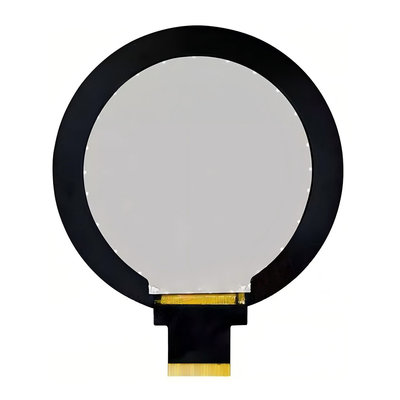

Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C

Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C
Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C

Μεγάλες Εικόνας :  Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C

Λεπτομέρειες:
Place of Origin: ShenZhen / China
Μάρκα: SAEF
Πιστοποίηση: ISO9001 / ISO14000
Model Number: SFTO280XC-7333A-CT
Έγγραφο: SFTO280XC-7333A-CT Datashee...et.pdf
Πληρωμής & Αποστολής Όροι:
Minimum Order Quantity: 3 pcs
Τιμή: The lowest market price guaranteed
Packaging Details: Standard Exportation Package
Delivery Time: 1-5 weeks
Payment Terms: T/T, PayPal
Supply Ability: 3000K pcs per month

Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C

περιγραφή
Screen: 2.8 inch Round TFT Resolution: 480x480 Pixels
Touchscreen Type: Capacitive (G+F Structure) Display Technology: IPS TFT LCD
Driver IC: ST7701S Touch Controller: CST836U
Interface: 3SPI + 18-bit RGB Viewing Angle: 85° All Directions
Surface Luminance: 300 cd/m² Operating Temp.: -20°C to +70°C
Storage Temp.: -30°C to +80°C Surface Hardness: ≥6H Glass
Compliance: REACH & RoHS Compliant Backlight Lifespan: 40,000 Hours
Επισημαίνω:

480x480 γύρω από TFT LCD

,

Στρογγυλή μονάδα οθόνης TFT LCD

,

Μοντέλο οθόνης LCD tft ST7701S



Πρωταθλήτρια κυκλική οθόνη IPS TFT 2,8 ιντσών με ενσωματωμένη αφής


Σχεδιασμένο για βιομηχανικές και εμπορικές εφαρμογές, το SFTO280XC-7333A-CT της Saef Technology συνδυάζει ένα κυκλικό πάνελ IPS υψηλής ανάλυσης 480x480 με ισχυρή χωρητική τεχνολογία αφής.Ιδανικό για έξυπνες συσκευές, ιατρικού εξοπλισμού και οχημάτων όπου οι στρογγυλές οθόνες υπερέχουν.



Βασικά τεχνικά χαρακτηριστικά:

  • Σφιχτά οπτικά: 262K χρώματα, αναλογία αντίθεσης 1200: 1, και φωτεινότητα 300 cd / m2 εξασφαλίζουν ευανάγνωστη σε ποικίλο φωτισμό.
  • Ευρύ εύρος θερμοκρασίας: Λειτουργεί αξιόπιστα από -20 °C έως +70 °C (-4 °F έως 158 °F) certificated για βιομηχανικά περιβάλλοντα.
  • Προχωρημένο άγγιγμα: 6H-σκληρωμένο γυαλί με CST836U ελεγκτή υποστηρίζει 10 σημεία άγγιγμα και χειροπέδα λειτουργία.
  • Συμπλήρωση χωρίς αποκλεισμούς: 3SPI + 18-bit RGB διεπαφή με IC οδηγού ST7701S για συμβατότητα plug-and-play.
  • Δυνατότητα: Σφραγίδα IP (προαιρετική), σχεδιασμός ανθεκτικός σε κρούσματα και διάρκεια ζωής 20K-ωρών LED φώτων.



Πιστοποιημένο και αξιόπιστο

  1. Συμμορφώνεται με τα πρότυπα της ΕΕ RoHS/REACH
  2. Πιστοποιημένο ISO9001:2015 & ISO14001:2015
  3. Προστασία ESD (±4KV)



Ιδανικό για:
• Βιομηχανικά HMI • Φορετές τεχνολογίες • Μετρητές αυτοκινήτων • Ελέγχου έξυπνου σπιτιού • Ιατρικές συσκευές



Εγγύηση:1 έτος εγγύηση λειτουργίας με τεχνική υποστήριξη για όλη τη ζωή.





Γενικές προδιαγραφές



Άρθρο Προδιαγραφές Μονάδα
Μέγεθος οθόνης LCD 2.76 χιλιοστό
Τρόπος εμφάνισης Συνήθως μαύρο - Δεν ξέρω.
Απόφαση 480 (RGB) x 480 Πικέλια
Πίτσα των pixel 0.1461*RGB*0.1461 χμ
Διατάξη των pixel Βόρεια λωρίδα RGB
Κατεύθυνση θέασης IPS -
Διάσταση περίγραμμα του ενότητας 78(H) * 78(V) * 3.87(D) χμ
LCD AA 70.13x70.13 χμ
TP VA 70.53x70.53 χμ
Χρώματα 262 χλμ. -
Κύκλος ελέγχου οδηγού ST7701S -
Μέγεθος μνήμης RAM του driver IC - -
Διασύνδεση 3SPI+18RGB - Δεν ξέρω.
Πίσω φωτισμός Λευκό LED - Δεν ξέρω.
Αγγίξτε το IC CST836U - Δεν ξέρω.
Σκληρότητα επιφάνειας ≥6H - Δεν ξέρω.
Δομή αφής Γ+Γ - Δεν ξέρω.
Κάλυψη φακού Γυαλί - Δεν ξέρω.
Χρώμα Μαύρο - Δεν ξέρω.
Θερμοκρασία λειτουργίας -20°C ~ +70°C - Δεν ξέρω.
Θέρμανση αποθήκευσης -30°C ~ +80°C - Δεν ξέρω.





Μηχανολογικές διαστάσεις περίγραμμα

Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C 0





Αναθέτηση καρφίτσας



ΠΙΝ Σύμβολο Περιγραφή
1 LEDA ΑΝΟΔΗ LED
2 LEDK ΚΑΤΟΔΗ LED
3 LEDK ΚΑΤΟΔΗ LED
4 Εθνική Τράπεζα Γη
5 ΚΑΠ Ηλεκτρική τροφοδοσία LCD ανάλογη (3.3V)
6 Επαναφορά Επαναφορά σήματος
7 Εθνική Κεντρική Αρχή Δεν συνδέεται
8 Εθνική Κεντρική Αρχή Δεν συνδέεται
9 ΣΔΑ Σημείο δεδομένων SPI
10 SCK Σήμα ρολογιού SPI
11 ΚΑ SPI Chip σήμα επιλογής
12 PCLK Σήμα ρολογιού RGB
13 DE Ενεργοποίηση σήματος δεδομένων RGB
14 VSYNC Σημείο συγχρονισμού καρέ RGB
15 HSYNC Σημείο συγχρονισμού γραμμής RGB
16-33 DB0-DB17 Δεδομένα RGB ((B2-B7,G2-G7,R2-R7)
34 Εθνική Τράπεζα Γη
35 TP_INT Πατήστε Διακοπή
36 TP_SDA Ακούσιμο σήμα δεδομένων IIC
37 TP_SCL Αγγίξτε το σήμα IIC Clock
38 TP_RESET Αγγίξτε το σήμα επαναφοράς
39 TP_VCI Αγγίξτε την παροχή ρεύματος
40 TP_GND Αγγίξτε το έδαφος





Απόλυτες μέγιστες αξιολογήσεις



Άρθρο Σύμβολο - Μίνι. Μαξ. Μαξ. Μονάδα

Δυναμική τάση

ΚΑΠ -Τίποτα.30 +3.3 V
ΔΕΔΔΚ -Τίποτα.30 +2.5 V
TP_VCI / / V
TP_IOVCC / / V
Θερμοκρασία λειτουργίας Πάνω - 20 δολάρια.0 70.0 °C
Θέρμανση αποθήκευσης Tst - Τριάντα.0 80.0 °C

Λειτουργία και αποθήκευση

Η υγρασία

Hstg 10% 90% % (RH)





Ηλεκτρικά χαρακτηριστικά



Άρθρο Σύμβολο - Μίνι. Τυπογραφία. Μαξ. Μαξ. Μονάδα
Ψηφιακή παροχή τάσης ΔΕΔΔΚ 1.65 1.8 1.95 V

Αναλογική τροφοδοσίαΤετάρτη

ΚΑΠ 2.5 2.8 3.3 V
Δύναμη TP TP_VCI / / / V
Δύναμη TP TP_IOVCC / / / V
Τετάρτη

Χαμηλά

Επίπεδο

VIL 0 -

0.3 x

ΔΕΔΔΚ

V

Υψηλή

Επίπεδο

ΧΙΒ

0.7 x

ΔΕΔΔΚ

- ΔΕΔΔΚ V

Τρέχοντας από ψηφιακότάση τροφοδοσίας

ΔΕΔΚΑ - 20 35 Μαμά!
ρεύμα αναλογικής τάσης τροφοδότησης ΙΒΚΙ - 35 50 Μαμά!





Κατάσταση οδήγησης της μονάδας οπίσθιου φωτισμού



Άρθρο Σύμβολο - Μίνι. Τυπογραφία. Μαξ. Μαξ. Μονάδα
Προχωρητικό ρεύμα ΑΝ - 80 - Μαμά!
Προωθητική τάση ρεύματος Επενδύσεις 2.8 2.9 - V

Δύναμη φώτων πίσωΚατανάλωση

WBL 224 232 - mW
Διάρκεια ζωής λειτουργίας - Δεν ξέρω. 30000 40000 - Δεν ξέρω. ώρες





Εικόνα προϊόντος

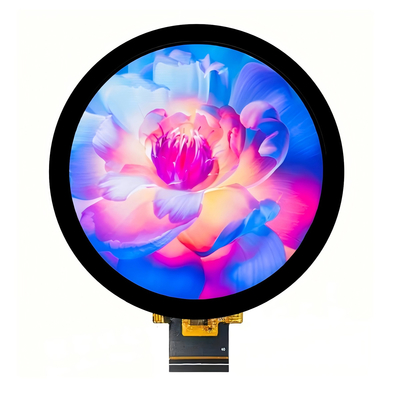

Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C 1

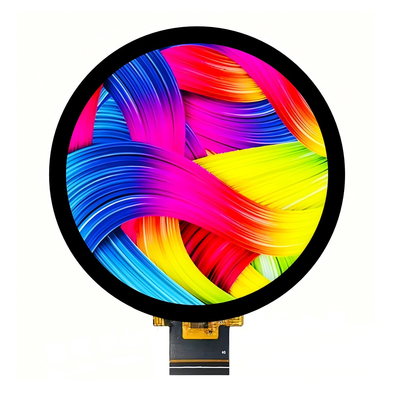

Οθόνη αφής TFT LCD 2,8 ιντσών IPS 480x480 στρογγυλή, μονάδα οθόνης ST7701S, βιομηχανικής κλάσης, θερμοκρασία λειτουργίας -20°C έως 70°C 2
