Λεπτομέρειες:
|
Προϊόν: | 3οθόνη LCD TFT 0,5 ιντσών | οθόνη αφής: | Αντίστασης αφής (προαιρετική) |
---|---|---|---|
Απόφαση: | 320x240 | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | RGB (προσαρμόσιμο) |
Αριθμός πιν: | 45 καρφίτσες (προσαρμόσιμες) | Σύνδεση: | Συμπλέκτης (προσαρμόσιμος) |
Φωτεινότητα επιφάνειας: | 350 cd/m2 (νίτσες) (προσαρμόσιμα) | Ζωή των LED: | 40,000 ώρες |
Επισημαίνω: | RGB οθόνη 3,5 ίντσας TFT LCD,Οθόνη ίντσας TFT LCD QVGA 3 |
** Κατεβάστε το δελτίο δεδομένων **
SF-TC350M-9268A1-T Προδιαγραφή.pdf
SF-TC350M-9268A1-N Προδιαγραφή.pdf
3Δείκτης LCD TFT.5 ιντσών 320x240 QVGAτύπος τοπίουμε διασύνδεση RGB TFT Lcd Module
Το Saef Tech SF-TC350M-9268A1-T είναι μια διάγώνια διάμετρος 3,5 ιντσών TFT-LCD μονάδα με ανάλυση QVGA 320x240 pixels.Περιλαμβάνει τις λειτουργίες IC ελεγκτή και οδηγού, υποστηρίζει RGB διεπαφή, τάση τροφοδοσίας (Vdd) εύρος από 2,5V έως 3.3V. Αυτή η μονάδα έχει Anti-Glare επιφανειακό πάνελ, κατεύθυνση προβολής 6 η ώρα και αναλογία όψεως 4:3.
Το SF-TC350M-9268A1-T TFT-LCD είναι μια λειτουργία τοπίου με φωτεινότητα 350 νιτ. Η ενότητα είναι επίσης διαθέσιμη για ανθεκτική οθόνη αφής και προγραμματισμένη χωρητική οθόνη αφής.Η SF-TC350M-9268A1-T μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°CΟι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
Γενικές ερωτήσεις
1Πώς μπορώ να κάνω μια παραγγελία;
Παρακαλούμε να δώσετε τις λεπτομέρειες των απαιτήσεών σας όσο το δυνατόν πιο ξεκάθαρα ώστε να μπορέσουμε να σας στείλουμε την προσφορά την πρώτη φορά.
Για σχεδιασμό ή περαιτέρω συζήτηση, είναι καλύτερο να επικοινωνήσετε μαζί μας μέσω email / τηλεφώνου για μια πιο σαφή και ακριβή πρόταση λύσης LCD για εσάς. .
2Τι είδους εμφάνιση παρέχουμε;
Έχουμε TFT μοντέλο οθόνης LCD χρώματος, μονόχρωμο μοντέλο LCD, OLED μοντέλο LCD, μοντέλο LCD με ψηφιακό πλαίσιο, Android Tablet, κλπ. Υποστηρίζουμε τόσο εσωτερικές όσο και εξωτερικές εφαρμογές,βιομηχανικές και εμπορικές εφαρμογές.
Υποστηρίζουμε επίσης τις τυποποιημένες λύσεις και τις προσαρμοσμένες λύσεις σχεδιασμού.
Έχουμε προϊόντα off-shelf και design-in για να παρέχουμε στους πελάτες λύσεις από ένα σταθμό.
3- Τι λες για την εγγύηση;
Έχουμε εγγύηση ενός έτους. Όλα τα ελαττώματα μπορούν να επιστραφούν και να αντικατασταθούν.
4Ποιοι είναι οι όροι παράδοσης;
Δεχόμαστε EXW, FOB, FCA, κλπ. Μπορείτε να επιλέξετε αυτό που είναι πιο βολικό ή οικονομικά αποδοτικό για εσάς.
Προϊόν: | 3Εικονική οθόνη TFT LCD 0,5 ιντσών | Εικόνα αφής: | Ανθεκτικός πίνακας αφής (προαιρετικός) |
---|---|---|---|
Ψήφισμα: | 320x240 | Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | RGB (προσαρμόσιμο) |
Αριθμός πιν: | 45 καρφίτσες (προσαρμόσιμες) | Σύνδεση: | Σφραγίδα (προσαρμόσιμη) |
Φωτεινότητα επιφάνειας: | 350 Cd/m2 (νίτσες) (προσαρμόσιμες) | Διάρκεια ζωής LED: | 40,000 ώρες |
Γιατί να μας επιλέξετε;
1- Ναι.Παρέχουμε προσαρμοσμένη λύση LCD Display
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2- Ναι.Συνολικές λύσεις για οθόνες αφής και οθόνες
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων των αντισταθμιστικών και χωρητικών λύσεων πολλαπλών αφής, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3- Ναι.Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001:2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4- Ναι.Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
3.5 ίντσες TFTοθόνηΣχεδίαση
Ορισμός πιν:
Πιν ΝΟ. | Σύμβολο | Εισαγωγή/Εξόδου | Περιγραφή |
1 | LED-K1 | Εγώ... | Καθοδικός LED |
2 | LED-K2 | Εγώ... | Καθοδικός LED Συνδέεται με LED-K1 |
3 | LED-A1 | Εγώ... | Άνωση LED |
4 | LED-A2 | Εγώ... | Ηλεκτρονική ανόδα LED Συνδέεται με LED-A1 |
5 ~ 7 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
8 | /RESET | Εγώ... | Επαναφορά Pin |
9 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
10 | ΣΚΛ | Εγώ... | Σήμα ρολογιού SPI |
11 | ΔΕΠ | Εγώ... | Πιν εισόδου διεπαφής SPI |
12 | Β0 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
13~19 | Β1-7 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
20 | Γ0 | Εγώ... | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
21 ~ 27 | G1-7 | Εγώ... | Επικαιροποιημένο σήμα δεδομένων |
28 | R0 | Εγώ... | Ερυθρό σήμα δεδομένων (LSB) |
29 ~ 35 | R1-7 | Εγώ... | Ερυθρό σήμα δεδομένων |
36 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
37 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
38 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
39~40 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
41 | ΔΕΔ | Εγώ... | Πηγή ισχύος +2,8V |
42 | VDDIO | Εγώ... | 1.8V~2.8V Πηγή ισχύος |
43 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
44 | XL | Εγώ... | Πιν του πίνακα αφής |
45 | YD | Εγώ... | Πιν του πίνακα αφής |
46 | XR | Εγώ... | Πιν του πίνακα αφής |
47~51 | Εθνική Κεντρική Αρχή | - | Όχι σύνδεση |
52 | ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
53~54 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |

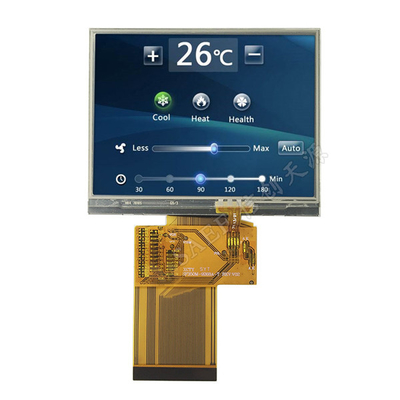

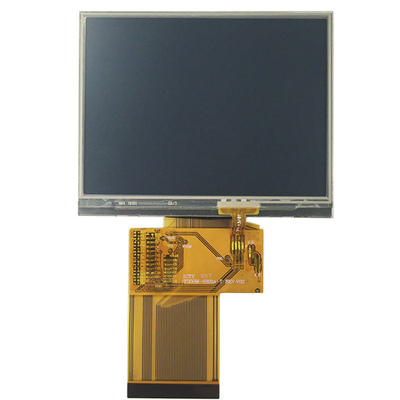

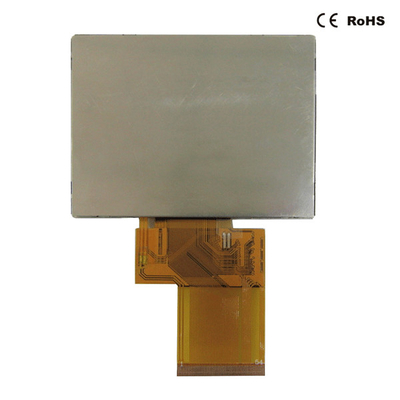

3.5 ίντσες TFTοθόνη Πραγματική εικόνα προϊόντος
Κλειστή λέξη αναζήτησης: tft 3.5Το LCD 3,5 ιντσών, 3,5 ιντσών, 3,5 ιντσών.5, 3,5 ιντσών οθόνη, 3,5 ιντσών οθόνη, 3,5 ιντσών οθόνη, 3.5, TFT οθόνη 3,5 ", 3,5 ιντσών οθόνη TFT, 3,5 ιντσών οθόνη TFT, 3,5 ιντσών οθόνη TFT, οθόνη TFT 3.5, οθόνη TFT 3,5 ιντσών, οθόνη TFT 3,5 ιντσών,ΙΛΙ9488, RGB 3,5 ιντσών, RGB 3,5 ιντσών TFT, RGB 3,5 ιντσών οθόνη, 3,5 τοπίο tft LCD, 3,5 τοπίο tft, 3,5 τοπίο tft οθόνη
