Λεπτομέρειες:
|
προϊόν: | αφή LCD 7 ίντσας TFT | Ψήφισμα: | 800x480 εικονοκύτταρα |
---|---|---|---|
Διεπαφή: | RGB 24 μπιτ | Διάσταση περιλήψεων: | 164.9x100x6.8 χιλ. |
Οθόνη αφής: | με την ανθεκτική οθόνη αφής | Διάσταση γυαλιού κάλυψης: | Εξατομικεύσιμος |
Κατεύθυνση εξέτασης: | 6 η ώρα | Αριθμός καρφιτσών: | 50 καρφίτσες |
Σύνδεση: | Σύνδεση | Φωτεινότητα επιφάνειας: | 300 cd/m2 (ψείρες) |
Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Επισημαίνω: | 1.54» μικρή επίδειξη TFT LCD,Μικρή TFT LCD επίδειξη ΚΠΜ (Κοινή Πολιτική Μεταφορών),320x320 μικρή επίδειξη TFT |
7» TFT RGB LCD, επίδειξη 7 800x480 LCD» περιγραφή
Η ενότητα sf-to700py-8994a-τ TFT LCD είναι ένα» διαγώνιο μέγεθος ίντσας 7, πλήρης επίδειξη χρώματος TFT LCD 800x480 με RTP (ανθεκτική οθόνη αφής). Αυτή η ενότητα υποστηρίζει τη RGB διεπαφή 24 μπιτ. Sf-to700py-8994a-τ το πρότυπο έχει τη διάσταση ενότητας 164.9x100x6.8 χιλ. και το ενεργό μέγεθος περιοχής 153.84x85.63mm που έχει ενσωματώσει με ελεγκτής EK9716BD4 + EK73002AB2 στην ενότητα, και οι σειρές τάσης ανεφοδιασμού λογικής της από 2.6V στη χαρακτηριστική αξία 3.3V είναι 2.8V.
Η ενότητα LCD μπορεί στις θερμοκρασίες από -20℃ σε +70℃ η σειρά θερμοκρασιών αποθήκευσής του από -30℃ σε +80℃. Το sf-to700py-8994a-τ είναι με τη φωτεινότητα 300 cd/m2. Εάν θα επιθυμούσατε να ρυθμίσετε τη φωτεινότητα, παρακαλώ απευθυνθείτε με μας για περισσότερη τεχνική υποστήριξη, μπορούμε να αυξήσουμε τη φωτεινότητα επιφάνειας σε 1000 ψείρες.
Προϊόν: | 7 αφή LCD ίντσας TFT | Ψήφισμα: | 800x480 εικονοκύτταρα |
---|---|---|---|
Διεπαφή: | RGB 24 μπιτ | Διάσταση περιλήψεων: | 164.9x100x6.8 χιλ. |
Οθόνη αφής: | Με την ανθεκτική οθόνη αφής | Διάσταση γυαλιού κάλυψης: | Εξατομικεύσιμος |
Κατεύθυνση εξέτασης: | 6 η ώρα | Αριθμός καρφιτσών: | 50 καρφίτσες |
Σύνδεση: | Σύνδεση | Φωτεινότητα επιφάνειας: | 300 Cd/m2 (ψείρες) |
Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Καθορισμός καρφιτσών
Pin1-2, LEDA Πίσω φως οδηγήσεων (άνοδος)
Pin3-4, LEDK Πίσω φως οδηγήσεων (κάθοδος)
Pin5, GND Έδαφος
Pin6, VCOM Κοινή τάση (NC)
Pin7, DVDD Ψηφιακή παροχή ηλεκτρικού ρεύματος
Pin8, ΤΡΟΠΟΣ DE/SYNCHRONIZATION τρόπος επίλεκτος. Κανονικά τράβηγμα υψηλό. (Χ: DE mode. Λ: HS/VS τρόπος)
Pin9, ΚΡΗΣΦΥΓΕΤΟ Τα στοιχεία επιτρέπουν το σήμα
Pin10, Σήμα κάθετου συγχρονισμού VSYNC
Pin11, Σήμα οριζόντιου συγχρονισμού HSYNC
Pin12~Pin19, B7-B0 Μπλε λεωφορείο στοιχείων
Pin20~Pin27, G7-G0 Πράσινο λεωφορείο στοιχείων
Pin28~Pin35, R7-R0 Κόκκινο λεωφορείο στοιχείων
Pin36, GND Έδαφος
Pin37, DOTCLK Σήμα ρολογιών σημείων
Pin38, GND Έδαφος
Pin39, SHLR Αριστερή/δεξιά καρφίτσα ελέγχου επίδειξης. Κανονικό τράβηγμα υψηλό
Pin40, UPDN Up/Down καρφίτσα ελέγχου επίδειξης. Κανονικό τράβηγμα χαμηλό
Pin41, VGH Θετική δύναμη για TFT
Pin42, VGL Αρνητική δύναμη για TFT
Pin43, AVDD Αναλογική τάση ανεφοδιασμού
Pin44, NRESET Σήμα αναστοιχειοθέτησης
Pin45, NC Καμία σύνδεση
Pin46, VCOM Κοινή τάση (NC)
Pin47, DITHER Καρφίτσα ελέγχου λειτουργίας Dithering. Κανονικό τράβηγμα χαμηλό. Χ: Επιτρέψτε τη dithering λειτουργία, ψήφισμα 6bit. Λ: Θέστε εκτός λειτουργίας τη dithering λειτουργία, οκτάμπιτο ψήφισμα
Pin48, GND Έδαφος
Pin49~Pin50, NC Καμία σύνδεση
7» TFT RGB LCD, επίδειξη 7 800x480 LCD» σχέδιο

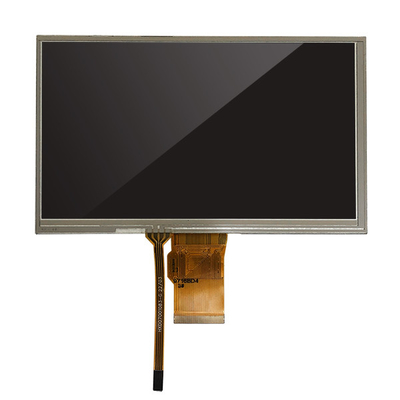

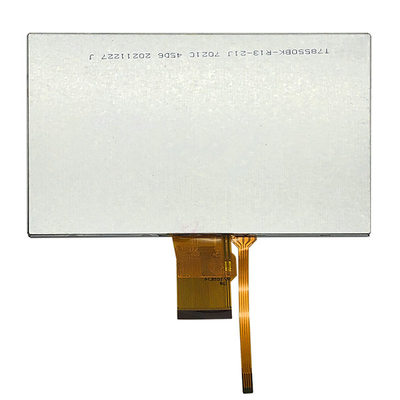

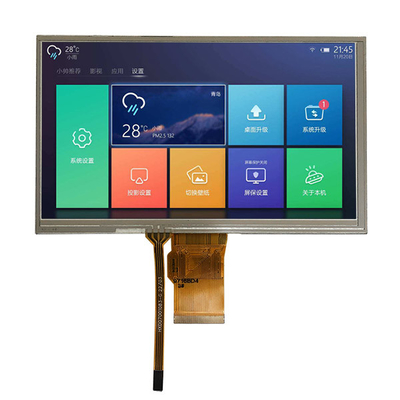

7» TFT RGB LCD, επίδειξη 7 800x480 LCD» πραγματική εικόνα προϊόντων
Λέξη κλειδί: tft 7», 7 tft LCD, 7» tft LCD, 7 ίντσα tft LCD, tft LCD 7, επίδειξη 7 tft, 7» επίδειξη tft, επίδειξη 7 ίντσας tft, tft επίδειξη 7 ίντσα, tft επίδειξη 7», επίδειξη 7 ίντσας tft LCD, αφή TFT, 7» επίδειξη αφής LCD tft, TFT 7» 7 ίντσας με το ΚΠΜ (Κοινή Πολιτική Μεταφορών), 7 αφή TFT, αφή LCD» ίντσας ΚΠΜ (Κοινή Πολιτική Μεταφορών) 7» TFT ΚΠΜ (Κοινή Πολιτική Μεταφορών). 7» RTP LCD, RGB 7 ΊΝΤΣΑ, RGB TFT 7»
