Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών TFT LCD Touch Module | οθόνη αφής: | PCAP ((Διαχωρητική οθόνη αφής) |
|---|---|---|---|
| Απόφαση: | 1024x600 | Διάσταση γυαλιού κάλυψης: | Προαιρετικό για προσαρμογή |
| Διασύνδεση LCM: | RGB ΔΙΕΠΑΦΗ | Φωτεινότητα επιφάνειας: | 200 cd/m2 |
| Ζωή των LED: | 40,000 ώρες | Καρφίτσες: | 50 πινάκια |
| Κατεύθυνση θέασης: | Ανεξάρτητο (80/80/80/80) | Διεπαφή CTP: | I2C |
| Εργασιακή θερμοκρασία: | – 20℃ σε +70℃ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1024x600 7 οθόνη αφής ίντσας TFT,ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ 7 οθόνη αφής ίντσας TFT,Επιτροπή αφής TFT PCAP |
||

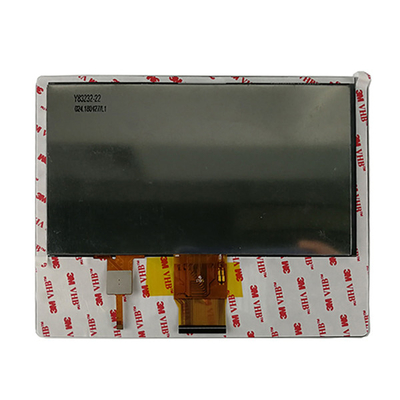

7 ιντσών TFT LCD Touch Module IPS πλήρης γωνία θέασης 1024x600 κουκίδες με RGB Διασύνδεση με PCAP

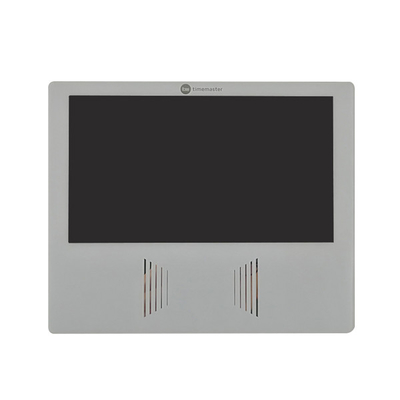

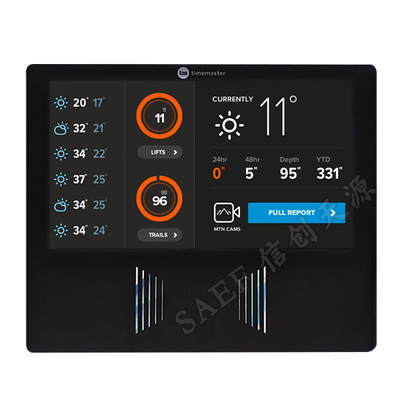

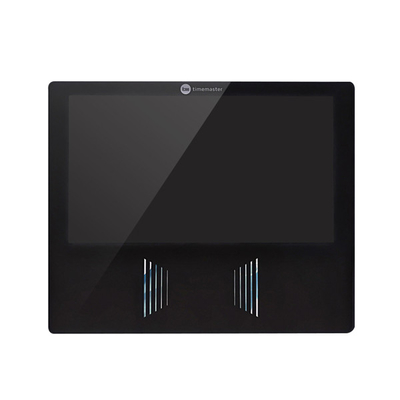

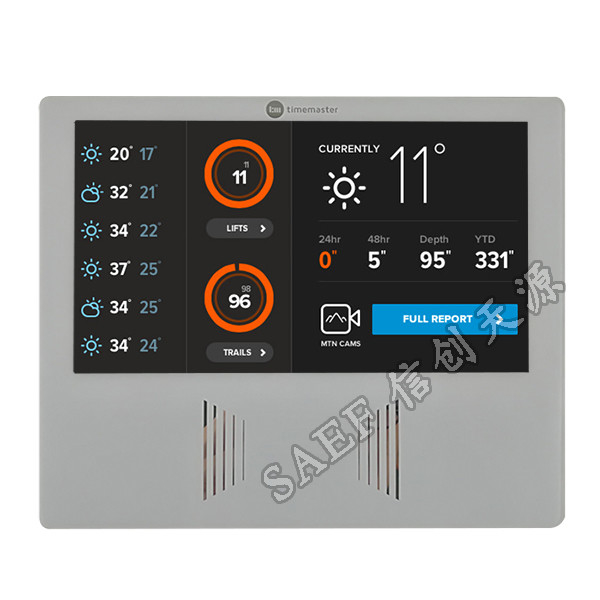

Η τεχνολογία SAEF SF-TC700B-8619A-CT3/CT4 είναι μια οθόνη LCD TFT πλήρους γωνίας 7 ιντσών τύπου IPS με ανάλυση QVGA 1024x600 pixels.διαθέσιμα γυαλιά κάλυψης μαύρου και λευκού χρώματος.
Η ενότητα LCD έχει διάμετρο περίγραμμα 182,5*151*5,38 mm και μέγεθος AA 154,21x85,92 mm. Η ενότητα LCD TFT 7 ιντσών είναι με PCAP (Capacitive Touch Screen).και το SF-TC700B-8619A-CT4 είναι με μαύρο γυαλί κάλυψηςΗ διεπαφή LCM είναι με διεπαφή RGB, 50 καρφίτσες. Η διεπαφή CTP είναι I2C. Η SF-TC700B-8619A-CT3/CT4 είναι με φωτεινότητα επιφάνειας 320cd/m2 (nits),η ενότητα οθόνης LCD μπορεί να λειτουργεί σε θερμοκρασίες από 20°C έως +70°C.
| Κλειδιά: | 7 ιντσών TFT LCD Touch Module | Εικόνα αφής: | PCAP ((Διαχωρητική οθόνη αφής) |
|---|---|---|---|
| Ψήφισμα: | 1024x600 | Μέγεθος γυαλιού κάλυψης: | Προαιρετικό για προσαρμογή |
| Διασύνδεση LCM: | Διασύνδεση RGB | Φωτεινότητα επιφάνειας: | 200 Cd/m2 |
| Διάρκεια ζωής LED: | 40,000 ώρες | Σφραγίδες: | 50 κωδικοί PIN |
| Κατεύθυνση θέασης: | Δωρεάν ((80/80/80/80) | Διασύνδεση CTP: | Ι2C |
| Εργασιακή θερμοκρασία: | 20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
7 ιντσών TFT LCD Touch Module Σχέδιο
Διασύνδεση CTP
Πιν 1, GND
Πιν 2, SDA 1.8V
Πιν3, SCL 1.8V
Πιν 4, VCC 2.8V
Πιν5, INT 1,8V
Πιν 6, RST 1.8V
| Αριθμός PIN. | ΣΥΜΒΟΛΟ | Ορισμός |
| 1 | LED+ | Δύναμη για φως LED (Ανώδης) |
| 2 | LED+ | Δύναμη για φως LED (Ανώδης) |
| 3 | LED- | Δύναμη για φως LED (καθοδική) |
| 4 | LED- | Δύναμη για φως LED (καθοδική) |
| 5 | Εθνική Τράπεζα | ΓΟΡΝΟΣ ((0V) |
| 6 | VCOM | Η τάση τροφοδοσίας στο κοινό ηλεκτρόδιο του πίνακα TFT |
| 7 | DVDD | Δύναμη για ψηφιακά και αναλογικά κυκλώματα |
| 8 | Τρόπος | Διάλεξε τη λειτουργία DE/SYNC. MODE=0:SYNC Mode; MODE=1:DE Mode |
| 9 | DE | Εισφορά δεδομένων Ενεργοποίηση για τη λειτουργία TTL. |
| 10 | VS | Πηγή κάθετου συγχρονισμού |
| 11 | ΕΣ | Οριζόντια είσοδος συγχρονισμού |
| 12 έως 19 | Β7 έως Β0 | Μπλε δεδομένα |
| 20 ~ 27 | G7~G0 | Πράσινα δεδομένα |
| 28 ~ 35 | R7~R0 | Ερυθρά στοιχεία |
| 36 | Εθνική Τράπεζα | ΓΟΡΝΟΣ ((0V) |
| 37 | DCLK | Παράλληλη είσοδος ρολογιού RGB. |
| 38 | Εθνική Τράπεζα | ΓΟΡΝΟΣ ((0V) |
| 39 | Α/Δ | Αριστερή / δεξιά επιλογή |
| 40 | Ε/Δ | Ρυθμίσεις σάρωσης Gate Driver Up/down |
| 41 | VGH | Πύλη ON τάση |
| 42 | VGL | Πύλη OFF τάσης |
| 43 | ΑVDD | Δύναμη για αναλογικό κύκλωμα |
| 44 | Επαναφορά | Παγκόσμιο αποθεματικό |
| 45 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 46 | VCOM | Η τάση τροφοδοσίας στο κοινό ηλεκτρόδιο του πίνακα TFT |
| 47 | DITHB | Ενεργοποιήστε/ απενεργοποιήστε τη λειτουργία διακοπής. |
| 48 | Εθνική Τράπεζα | ΓΟΡΝΟΣ ((0V) |
| 49 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 50 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα | Δοκιμή
Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 9.3 | 9.6 | 9.9 | V | Αν=160 mA | Επικεφαλής |
| Τρόπος τροφοδοσίας | Αν | Επικεφαλής | 160 | Επικεφαλής | mA | Επικεφαλής | Επικεφαλής |
| Αντίστροφη τάση | Βρ | Επικεφαλής | Επικεφαλής | 5 | V | Επικεφαλής | |
| Απορρόφηση ισχύος | Pd | Επικεφαλής | 1536 | Επικεφαλής | mW | Επικεφαλής | |
| Φωτεινή ένταση για LCM |
Επικεφαλής |
300 | 320 | 350 | Cd/m2 | Αν=160mA | Επικεφαλής |
| Ομοιομορφία για το LCM | Επικεφαλής | 80 | Επικεφαλής | Επικεφαλής | % | Αν=160 mA | Επικεφαλής |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
| Άρθρο | Υπόθεση | Χρόνος (hrs) | Εκτίμηση |
| Υψηλή θερμοκρασία. | 80°C | 120 |
Δεν υπάρχουν ανωμαλίες. σε λειτουργίες και εμφάνιση |
| Υψηλή θερμοκρασία. | 70°C | 120 | |
| Χαμηλή θερμοκρασία | -30°C | 120 | |
| Χαμηλή θερμοκρασία. | -20°C | 120 | |
| Η υγρασία | 60°C/ 90%RH | 120 | |
| Θερμικό σοκ Temp. Cycle | -20 °C ¬ 25 °C ® 70 °C
(0,5 ώρα ¬ 5 λεπτά ® 0,5 ώρα) |
10 κύκλοι |
