Λεπτομέρειες:
|
| Προϊόν: | 3.5" QVGA RGB TFT LCD | Απόφαση: | 320x240 κουκκίδες |
|---|---|---|---|
| οθόνη αφής: | με την οθόνη αφής PCAP | Φακός κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Στις έξι. | Διασύνδεση: | RGB ΔΙΕΠΑΦΗ |
| Σχεδιασμός Dim.: | 76.9x63.9x4.65 mm | Αριθμός πιν: | 54 καρφίτσες |
| Σύνδεση: | Συμπλέκτης | Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Φωτεινότητα επιφάνειας: | 320 cd/m2 (μπορεί να προσαρμοστεί) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη QVGA PCAP TFT,3.5» επίδειξη 320x240 PCAP TFT,3.5 επίδειξη 54 tft καρφίτσα |
||
TFT 3,5 ιντσών QVGA 320x240 Εικόνα RGB LCD με PCAP Συγκινητική οθόνη αφής HX8238 54 Pin
Η SAEF TECHNOLOGY SF-TO350M-8840A-CT είναι μια κυψέλη LCD 3,5 ιντσών με τρανζίστορα λεπτής ταινίας ως ενεργά στοιχεία και περιέχει pixels.3) ίντσες μεταδοτικού τύπου κύριο πάνελ TN-LCD. Η ανάλυση του πάνελ είναι 320 ((RGB) x 240 pixels και μπορεί να εμφανίσει έως και 16,7M χρώμα.
Το SF-TO350M-8840A-CT είναι με PCAP οθόνη αφής OCA συνδεδεμένη, το PCAP είναι G + G δομή.
Το μοντέλο LCD SF-TO350M-8840A-CT TFT χρησιμοποιείται ευρέως σε μαύρο κουτί, έξυπνη συσκευή, κινητό POS, αναγνώστης μετρητών, φορητό τηλέφωνο GPS, φορητό μηχάνημα παραγγελίας τροφίμων, αναλυτές σήματος,Εργαστηριακό εξοπλισμό για το επάνω όροφο, σύστημα ασφαλείας, οικιακή αυτοματοποίηση, μίνι ακουστικό παίχτη, baby monitor και άλλες συσκευές χειρός, κλπ.
| Προϊόν: | 3.5" QVGA RGB TFT LCD | Ψήφισμα: | 320X240 κουκίδες |
|---|---|---|---|
| Εικόνα αφής: | Με οθόνη αφής PCAP | Κάλυψη φακού: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Στις έξι. | Διασύνδεση: | Διασύνδεση RGB |
| Σχεδιασμός Dim.: | 76.9x63.9x4.65 χιλιοστά | Αριθμός πιν: | 54 καρφίτσες |
| Σύνδεση: | Συμπλέκτης | Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Φωτεινότητα επιφάνειας: | 320Cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
3.5" RGB TFT, QVGA 3,5 ιντσών LCD Dράβδισμα
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-K1 | Εγώ... | Καθοδικός LED |
| 2 | LED-K2 | Εγώ... | Καθοδικός LED Συνδέεται με LED-K1 |
| 3 | LED-A1 | Εγώ... | Άνωση LED |
| 4 | LED-A2 | Εγώ... | Ηλεκτρονική ανόδα LED Συνδέεται με LED-A1 |
| 5-7 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 8 | /RESET | Εγώ... | Επαναφορά Pin |
| 9 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 10 | ΣΚΛ | Εγώ... | Σήμα ρολογιού SPI |
| 11 | ΔΕΠ | Εγώ... | Πιν εισόδου διεπαφής SPI |
| 12 | Β0 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 13-19 | Β1-7 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 20 | Γ0 | Εγώ... | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 21-27 | G1-7 | Εγώ... | Επικαιροποιημένο σήμα δεδομένων |
| 28 | R0 | Εγώ... | Ερυθρό σήμα δεδομένων (LSB) |
| 29-35 | R1-7 | Εγώ... | Ερυθρό σήμα δεδομένων |
| 36 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 37 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 38 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 39-40 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 41 | ΔΕΔ | Εγώ... | Πηγή ισχύος +2,8V |
| 42 | VDDIO | Εγώ... | 1.8V~2.8V Πηγή ισχύος |
| 43 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
| 44 | XL | Εγώ... | |
| 45 | YD | Εγώ... | |
| 46 | XR | Εγώ... | |
| 47-51 | Εθνική Κεντρική Αρχή | - | Όχι σύνδεση |
| 52 | ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
| 53-54 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |

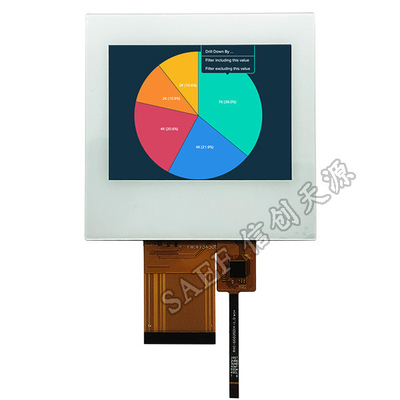

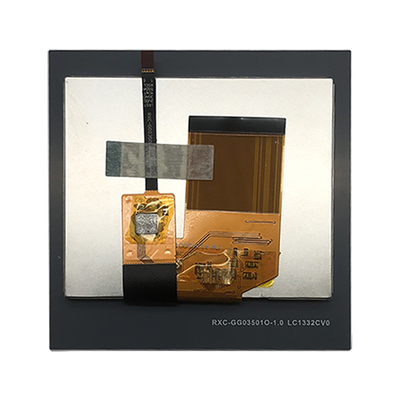

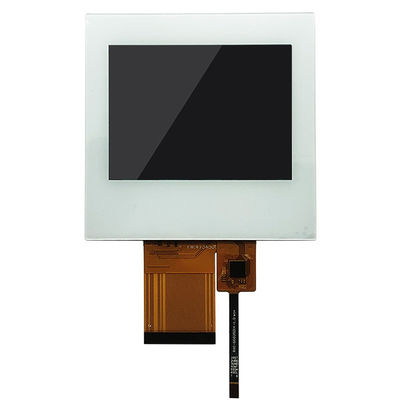

3.5" RGB TFT, QVGA LCD 3,5 ιντσώνΠραγματική εικόνα προϊόντος
