Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών OLED 4 πιν I2C | Απόφαση: | 96x16 Pixels |
|---|---|---|---|
| Δομή: | COG + PCB | Διασύνδεση: | I2C διεπαφή |
| Κύκλος ελέγχου οδηγού: | SSD1306 ή ισοδύναμο | οθόνη αφής: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης | Σχεδιασμός Dim.: | 32.54 × 10 × 2,4 mm |
| Σύνδεση: | Καρφίτσες μετάλλων | Αριθμός πιν: | 4 καρφίτσες |
| Εργασιακή θερμοκρασία.: | -40°C έως +80°C | Θερμοκρασία αποθήκευσης.: | -40°C έως +85°C |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | ενότητα επίδειξης 4Pins OLED,ενότητα επίδειξης 96x16 OLED,Επίδειξη 0 |
||
SFOM069YZ4-9616WB-01 Προδιαγραφή.pdf
0.69" 96x16 OLED, 4 καρφίτσες IIC 0,69 ιντσών
Το SFOM069YZ4-9616WB-01 είναι ένα γραφικό COG με PCB OLED module, το οποίο είναι κατασκευασμένο από ανάλυση 96x16 pixels, διαγώνιο 0,69 ίντσες.υποστηρίζει διεπαφή I2CΤο όχημα έχει πλάκα PCB μεγέθους 32,54 × 10 mm με οπές τοποθέτησης στο σκάφος και 4x1 μεταλλικές καρφίτσες στο μοντέλο.
1. IIC διασύνδεση σειριακής επικοινωνίας, απλή καλωδίωση, μόνο 2 γραμμές σήματος, συνδεδεμένες με την παροχή ρεύματος με γραμμή 4PIN, εύκολη στη χρήση
2. Λευκό χρώμα, γωνία θέασης: μεγαλύτερη από 160 μοίρες, συμβατό με Arduino, 51 σειρά, ESP, STIM32 / 2, τσιπ SCR.
3. Χαμηλή κατανάλωση ενέργειας: 0,05W κατά την κανονική λειτουργία, τάση υποστήριξης: 3,3V DC, θερμοκρασία εργασίας: -40C-80C βαθμούς.

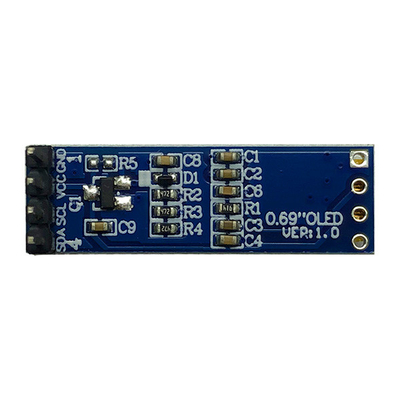

Ορισμός πιν
Πιν 1, ΓΝΔ, Γκαουντ του λογικού κυκλώματος.
Πιν 2, VCC, τροφοδοσία για OLED, αυτό είναι ένα πιν τροφοδοσίας τάσης.
Πιν 3, SCL, Η εισαγωγή σειριακού ρολογιού SCL
Πιν 4, SDA, η κατά σειρά είσοδος δεδομένων SD
Πληροφορίες για το προϊόν
| Προϊόν: | 0.96 ιντσών OLED 4 Πινς I2C | Ψήφισμα: | 96x16 Pixels |
|---|---|---|---|
| Δομή: | COG + PCB | Διασύνδεση: | Διασύνδεση I2C |
| Διοικητικός παράγοντας | SSD1306 ή ισοδύναμο | Εικόνα αφής: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες | Σχεδιασμός Dim.: | 320,54 × 10 × 2,4 χιλιοστά |
| Σύνδεση: | Μεταλλικές καρφίτσες | Αριθμός πιν: | 4 καρφίτσες |
| Εργασιακή θερμοκρασία: | -40°C έως +80°C | Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Γενικές ερωτήσεις
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαραγωγή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Χρειάζεται 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκρισή σας.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..
0.69" 96x16 OLED, 4 καρφίτσες IIC 0,69 ιντσών OLED Μονάδα Σχέδιο προϊόντος

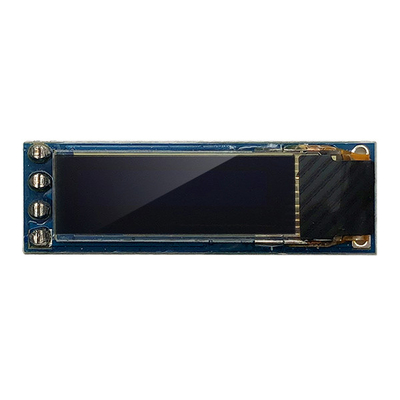

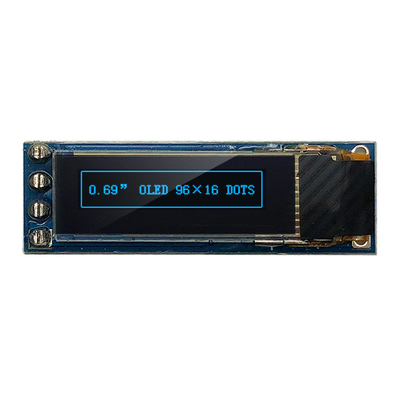

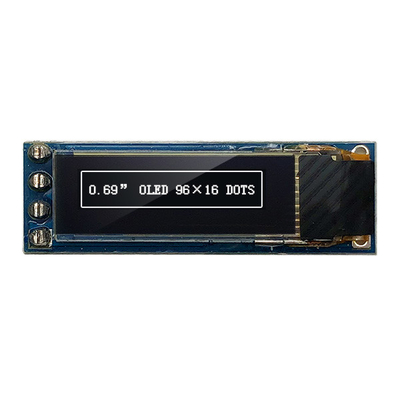

0.69" 96x16 OLED, 4 καρφίτσες IIC 0,69 ιντσών OLED Μονάδα Εικόνα προϊόντος
