Λεπτομέρειες:
|
| Προϊόν: | 2.23 ιντσών γραφική οθόνη OLED | Ψήφισμα: | Ανάλυση σημείων 128x32 |
|---|---|---|---|
| Λειτουργία εμφάνισης: | Παθητική μήτρα | Οπτική: | Όλες οι γωνίες εξέτασης |
| Εξωτερικές Διαστάσεις: | 74.1.0(L) x 33.1 ((W) x 7.4 ((T) mm | Ενεργή περιοχή: | 55.02 ((L) x 13.1 ((W) mm |
| Pixel Pitch: | 00,43 x 0,41 mm | Μέθοδος οδήγησης: | 1/32 Κύκλος εργασίας |
| Θερμοκρασία: | -40°C έως +70°C (προσαρμόζεται) | Αριθμός PIN: | 9 καρφίτσες |
| Διασύνδεση: | Διεπαφή SPI | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | ενότητα γραφικής επίδειξης 128x32 OLED,Ενότητα γραφικής επίδειξης 2,23 ίντσας OLED |
||
OLED SPI 2.23", 128x32 Εισαγωγή προϊόντος μονάδας οθόνης OLED SPI
Οι οργανικές δίοδοι εκπομπής φωτός (OLEDs) είναι μια τεχνολογία επόμενης γενιάς που επιτρέπει φωτεινότερες, καθαρότερες εικόνες και ταχύτερες αποκρίσεις. Αυτό το μοντέλο OLED 2,23 ιντσών SFOM223YZ49-12832WBGY-01 οθόνη OLED είναι κατασκευασμένο από 128 x 32 κουκκίδες μονόχρωμες. Αυτή η μονάδα OLED είναι ελαφριά, χαμηλής κατανάλωσης ενέργειας, μικρού μεγέθους και έχει διαφορετικές επιλογές διεπαφής, η προεπιλογή είναι SPI και οι διαθέσιμες επιλογές είναι IIC και παράλληλες θύρες. Η μονάδα είναι κατασκευασμένη από COB OLED, η οποία έχει το πλεονέκτημα ότι είναι εύκολο να στερεωθεί η μονάδα στην εφαρμογή του πελάτη λόγω της πλακέτας PCB πάνω της.
Η μονάδα OLED SFOM223YZ49-12832WBGY-01 αρχικά δεν είχε αφή, αλλά το πάνελ αφής είναι προσαρμόσιμο. Αυτό το προϊόν χρησιμοποιείται ευρέως σε ιατρικούς αναλυτές, μετρητές, εξοπλισμό αισθητήρων, τερματικά POS, ταμειακές μηχανές, φορητές συσκευές, μηχανές παραγγελίας μέσω κινητού κ.λπ.
Χαρακτηριστικά
1. Αυτή η μίνι οθόνη OLED 2,23 ιντσών έχει ανάλυση 128X32 και chipset SSD1305.
2. Αυτή η μονάδα οθόνης OLED 2,23 ιντσών έχει εξαιρετικά χαμηλή κατανάλωση ενέργειας: πλήρης φωτισμός οθόνης 0,08w.
3. Αυτή η οθόνη OLED 9 ακίδων 2,23 ιντσών έχει τέσσερις οπές στερέωσης για εύκολη εγκατάσταση,
4. Αυτό το προϊόν OLED 2,23 ιντσών 128x32 είναι σχεδιασμένο για τύπο SPI, IIC και παράλληλη διεπαφή προαιρετική.
5. Αυτό το προϊόν OLED 2,23 ιντσών 4 ακίδων υποστηρίζει μια ποικιλία τσιπ ελέγχου: πλήρως συμβατό με τη σειρά Arduino 51, τη σειρά msp430, stm32/2 CSR IC κ.λπ.
6. Η τάση τροφοδοσίας αυτού του προϊόντος OLED SPI 2,23 ιντσών είναι DC 3V-5V.
7. Αυτή η μονάδα οθόνης OLED 2,23 ιντσών είναι ενσωματωμένη IC οδηγού. μπορεί να επικοινωνήσει με τη διεπαφή 2C/IIC χρειάζονται μόνο 2 θύρες I/O
8. Αυτό το προϊόν OLED 2,23 ιντσών 128x32 είναι συμβατό με MMDVM, Pi-Star και είναι συμβατό με Raspberry pi.
9. Αυτό το προϊόν 128x32 SPI OLED 2,23 ιντσών είναι αυτοφωτιζόμενο σχέδιο, δεν χρειάζεται οπίσθιος φωτισμός, η οθόνη μπορεί να αυτοφωτίζεται. Έχει υψηλή αντίθεση, φωτεινές και ευκρινείς κουκκίδες, ακόμη και μικροσκοπικές γραμματοσειρές αρκετά ευανάγνωστες.
10. η μονάδα οθόνης OLED 2,23 ιντσών δεν έχει ενσωματωμένες γραμματοσειρές μέσα στον ελεγκτή OLED, ο χρήστης μπορεί να δημιουργήσει τις γραμματοσειρές μέσω του λογισμικού δημιουργίας γραμματοσειρών.
| Προϊόν: | Οθόνη γραφικών OLED 2,23 ιντσών |
| Ανάλυση: | Ανάλυση 128x32 κουκκίδων |
| Διεπαφή: | SPI και IIC Interface Optional |
| Αριθμός ακίδων: | 4 ακίδες και 9 ακίδες προαιρετικές |
| Οπτικά: | Όλες οι γωνίες θέασης |
| Λειτουργία οθόνης: | Παθητικός πίνακας |
| Διαστάσεις περιγράμματος: | 74.1.0(L) X 33.1(W) X 7.4(T) (mm) |
| Ενεργή περιοχή: | 55.02(L) X 13.1(W) (mm) |
| Μέθοδος οδήγησης: | 1/32 Duty Cycle |
| Pixel Pitch: | 0.43 X 0.41 (mm) |
| Θερμοκρασία λειτουργίας: | -40°C έως +70°C ( Προσαρμόσιμο ) |
| Συμμόρφωση: | Συμμορφώνεται με REACH & RoHS |
Σχέδιο προϊόντος μονάδας οθόνης OLED SPI 2.23", 128x32 SPI OLED
![]()
![]()
![]()

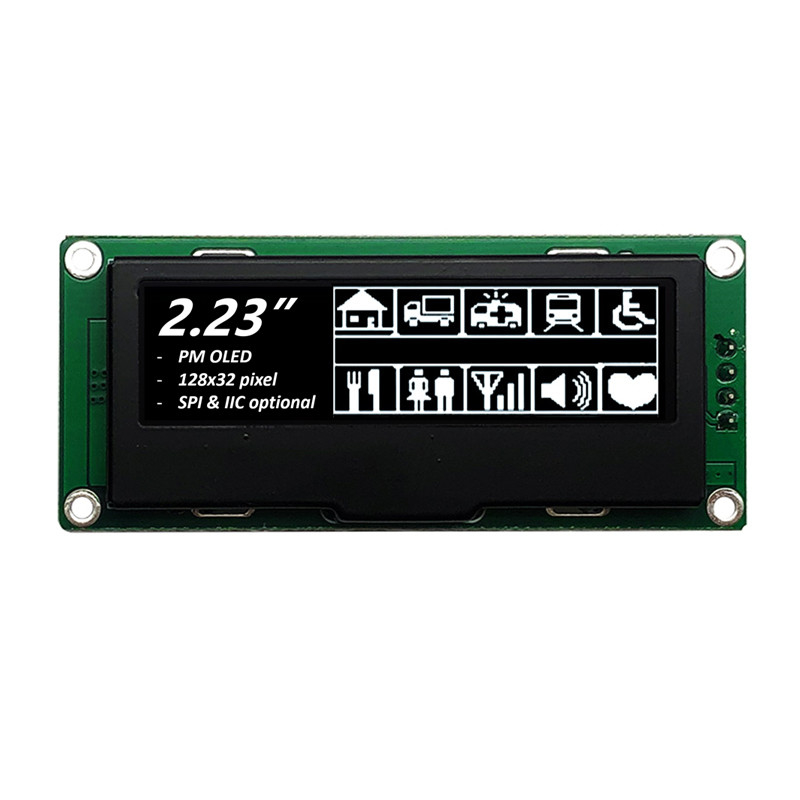

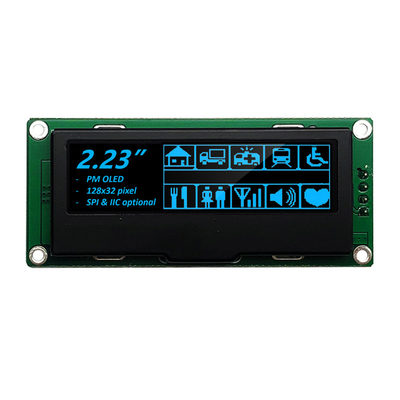

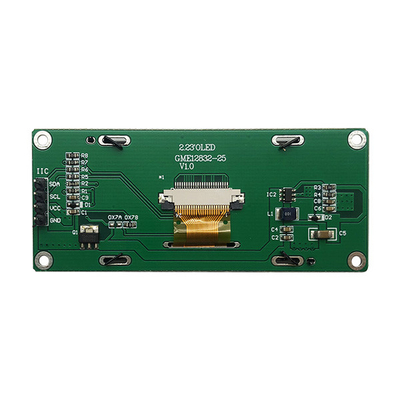

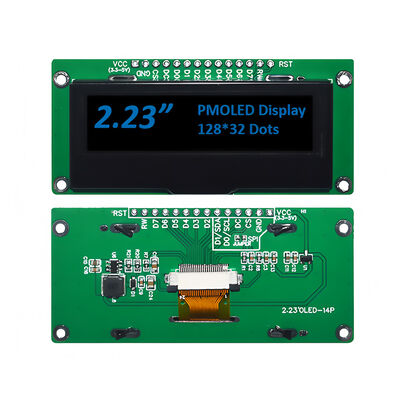

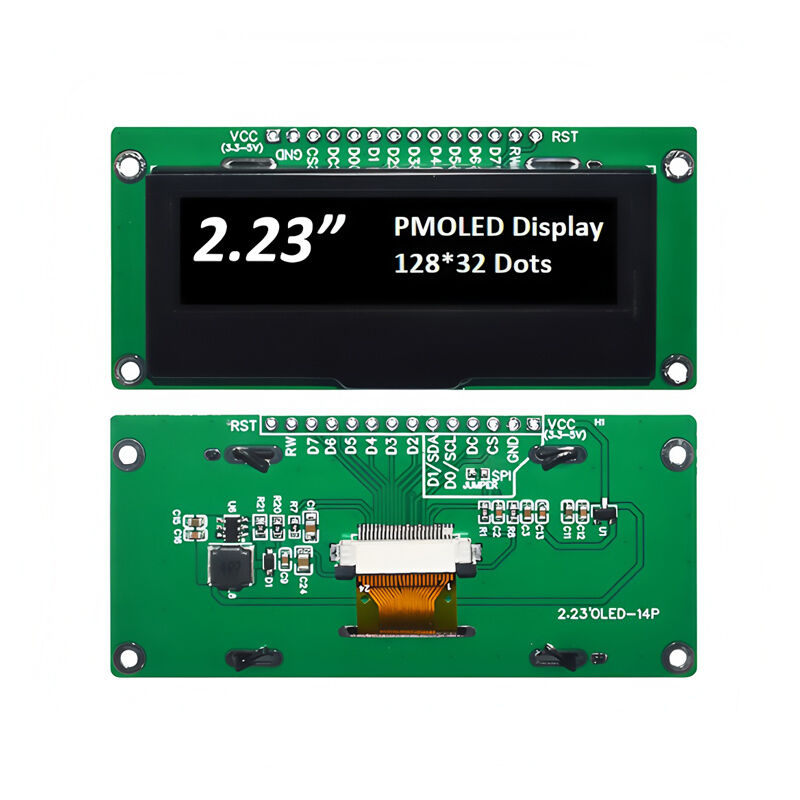

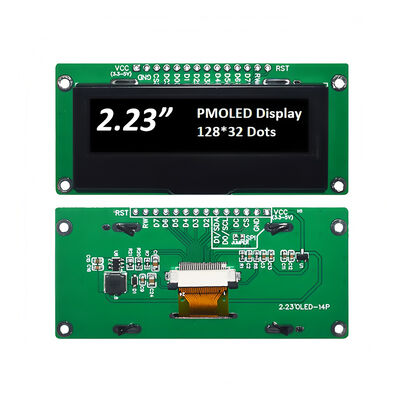

Εικόνα προϊόντος μονάδας οθόνης OLED SPI 2.23", 128x32 SPI OLED
![]()
![]()
Εγκαταστάσεις και πιστοποιητικά εργοστασίων
![]()
![]()
Ένας επαγγελματίας κατασκευαστής μονάδων οθόνης OLED
Οι γραφικές οθόνες OLED της SAEF Technology διατίθενται σε τρεις μηχανικές διαμορφώσεις, συμπεριλαμβανομένων των τεχνολογιών παθητικού πίνακα COB, COG και TAB. Οι γραφικές μονόχρωμες αναλύσεις OLED διατίθενται σε γραφικές οθόνες OLED 50x16, OLED 64x128, γραφικά OLED 100x8, OLED 100x16, γραφικό OLED 100x32, γραφικό OLED 200x16, OLED 128x32, οθόνες OLED 128x64, OLED 128x128 και οθόνες OLED 256x64. Οι γραφικές οθόνες OLED στην οικογένεια προϊόντων SAEF διαθέτουν ενσωματωμένους ελεγκτές και διεπαφές, συμπεριλαμβανομένων παράλληλων, σειριακών και I2C OLED, SPI OLED. Αυτές οι μονάδες οθόνης OLED διατίθενται με τάση κίνησης 3V ή 5V, ανάλογα με την ανάλυση/το χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα μονάδων οθόνης OLED από 0,49 ίντσες έως 5,5 ίντσες OLED, όπως οθόνη micro OLED 0,49 ιντσών, μίνι οθόνη OLED 0,66 ιντσών, OLED 0,69 ιντσών, οθόνη OLED 0,91 ιντσών, OLED 0,95 ιντσών, οθόνη OLED 0,96 ιντσών, οθόνη OLED 1,5 ιντσών, OLED 2 ιντσών, OLED 2,4 ιντσών, οθόνη OLED 2,7 ιντσών, οθόνες OLED 3,12 ιντσών, οθόνες OLED 5,5 ιντσών και προσαρμοσμένες λύσεις σχεδιασμού.
Οι μικρές μονάδες οθόνης OLED SAEF είναι ιδανικές για πολλές συσκευές που απαιτούν ηλεκτρονικά πάνελ οθόνης. Αυτές οι εφαρμογές περιλαμβάνουν φορητές συσκευές, ηλεκτρονικά τσιγάρα, συστήματα POS, λευκά είδη, οικιακές συσκευές, βιομηχανικά όργανα, συστήματα POS, αυτοματισμό, συστήματα οπτικοακουστικής οθόνης, ιατρικές συσκευές, συσκευές προσωπικής φροντίδας, οικιακά είδη, οθόνες αυτοκινήτων, οθόνες δυναμικών πληροφοριών και πολλά άλλα.
