3.12" 256x64 COF OLED οθόνη, γκρι OLED 3,12 ιντσών εισαγωγή προϊόντος
Το SFOM312YZ7-25664WBYG-01 είναι ένα μονοχρωμό 3,12 ιντσών 256x64 γραφικό OLED μοντέλο οθόνης.και μπορεί να είναι συμβατό με μια μεγάλη ποικιλία μικροελεγκτών, συμπεριλαμβανομένων των Raspberry Pi και ESP32..
- Δεν ξέρω.
Χαρακτηριστικά
Αυτό το 3,12 ιντσών OLED εμφανίζει μια ανάλυση 256 x 64 pixel.
Αυτό το OLED 3,12 ιντσών έχει μια υπερ-ευρεία γωνία θέασης ̇ πάνω από 160 μοίρες.
Αυτή η 3,12 ιντσών οθόνη SPI OLED υποστηρίζει τάση 3V DC.
Αυτή η οθόνη OLED 3,12 ιντσών είναι ένα προϊόν χαμηλής κατανάλωσης ενέργειας, μόνο 0,04W όταν λειτουργεί κανονικά, και μόνο 0,08W όταν είναι πλήρης οθόνη.
Αυτή η μονάδα OLED 3,12 ιντσών εμφανίζει γραφικές και γραπτές πληροφορίες απευθείας στο έργο μικροελεγκτή. Υποστηρίζει ένα ευρύ φάσμα τσιπ: συμβατό με το Arduino Mega, Raspberry pi, 51 MCU,ΣΤΙΜ 32, και περισσότερα.
Αυτή η μονάδα οθόνης OLED 3,12 ιντσών είναι ένα ενσωματωμένο driver IC. Απαιτούνται μόνο 2 θύρες I/O για να επικοινωνήσουν με την διεπαφή 2C/IIC
Αυτό το OLED 3,12 ιντσών 256x64 προϊόν είναι συμβατό με MMDVM, Pi-Star και Raspberry Pi.
Αυτό το προϊόν 256x64 SPI OLED 3,12 ιντσών έχει αυτοφωτιστικό σχεδιασμό, δεν απαιτείται φως πίσω, και η οθόνη είναι αυτοφωτιστική. Έχει υψηλή αντίθεση, φωτεινές και καθαρές κουκίδες,και είναι πολύ ευανάγνωστο ακόμα και σε πολύ μικρές γραμματοσειρές.
Η οθόνη OLED 3,12 ιντσών δεν έχει ενσωματωμένες γραμματοσειρές στο εσωτερικό, και οι χρήστες μπορούν να δημιουργήσουν γραμματοσειρές μέσω λογισμικού δημιουργίας γραμματοσειρών.
Αυτή η 3,12 ιντσών μονάδα OLED είναι διαθέσιμη σε 4 χρώματα, μπλε, λευκό, κίτρινο, πράσινο
| Προϊόν: |
3.12" 256x64 COF OLED οθόνη |
Ψήφισμα: |
Ανάλυση σημείων 256x64 |
| Τρόπος εμφάνισης: |
Παθητική μήτρα |
Διασύνδεση: |
4 Σύνδεσμοι SPI καλωδίων |
| Οπτική: |
Όλες οι οπτικές γωνίες |
Σχεδιασμός Dim.: |
100.5 ((L) X 33.5 ((W) X 6.3 ((T) mm |
| Ενεργός χώρος: |
76.78 ((L) X 19.18 ((W) mm |
Μέθοδος οδήγησης: |
1/64 Κύκλος υπηρεσίας |
| ΓκριΣκάλε: |
16 Σκηνή γκρι |
Ελεγκτής: |
SSD1322U |
| Εργασιακή θερμοκρασία: |
-30°C έως +85°C |
Θερμοκρασία αποθήκευσης |
-40°C έως +90°C |
| Χρώμα γραμματοσειράς |
Λευκό/Μπλε/Κίτρινο/Πράσινο |
Δυναμική τάση τροφοδοσίας: |
3V |
| Αριθμός πιν: |
7 πινές επικεφαλίδας, 16 πινές προαιρετικές |
Συμμόρφωση: |
Συμμόρφωση με τα πρότυπα REACH & RoHS |
3.12" 256x64 COF OLED οθόνη, γκρι OLED 3,12 ιντσών Σχέδιο προϊόντος
Ορισμός πιν
Πιν1 GND (Power Ground)
Pin2 VCC (η τάση της μονάδας ισχύος 3V - 5V)
Pin3 SCK (γραμμή ρολογιού)
Pin4 SDA (γραμμή δεδομένων)
Pin5 RES (Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς. Όταν η καρφίτσα τραβηχτεί χαμηλά, εκτελείται η εκκίνηση του τσιπ. Κρατήστε αυτή την καρφίτσα σε υψηλό επίπεδο κατά τη διάρκεια της κανονικής λειτουργίας.)
Pin6 DC (Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου δεδομένων / εντολών που συνδέεται με το MCU. Όταν η καρφίτσα τραβηχτεί HIGH, τα δεδομένα στο D[1:0] θα ερμηνευθούν ως δεδομένα. Όταν η καρφίτσα τραβηχτεί LOW, τα δεδομένα στο D[1:]0] θα μεταφερθεί σε μητρώο εντολών)
Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CS # είναι τραβήχτηκε χαμηλά (ενεργό χαμηλό).

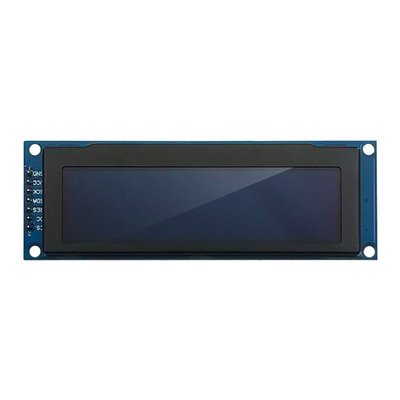

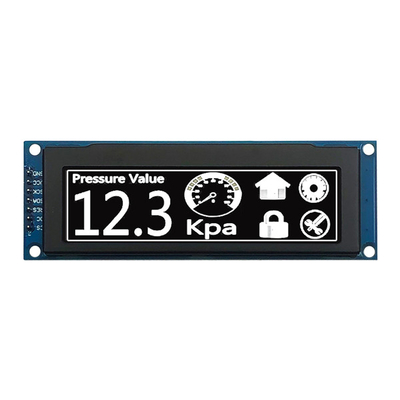

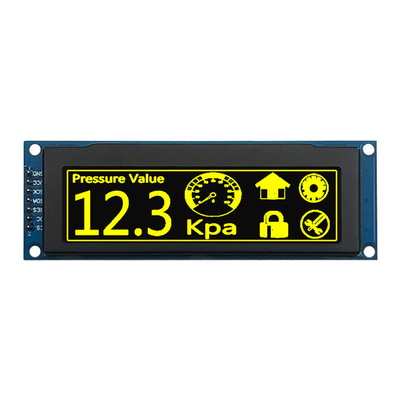

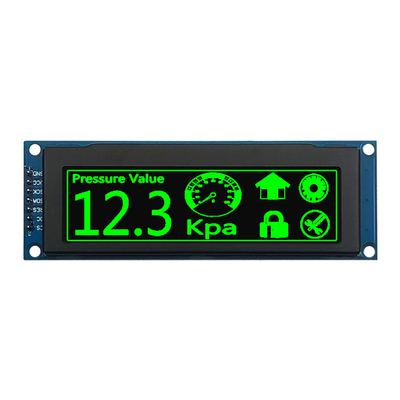

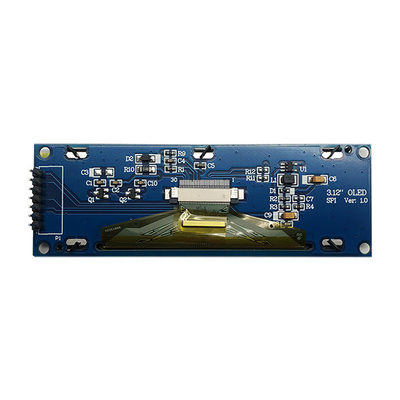

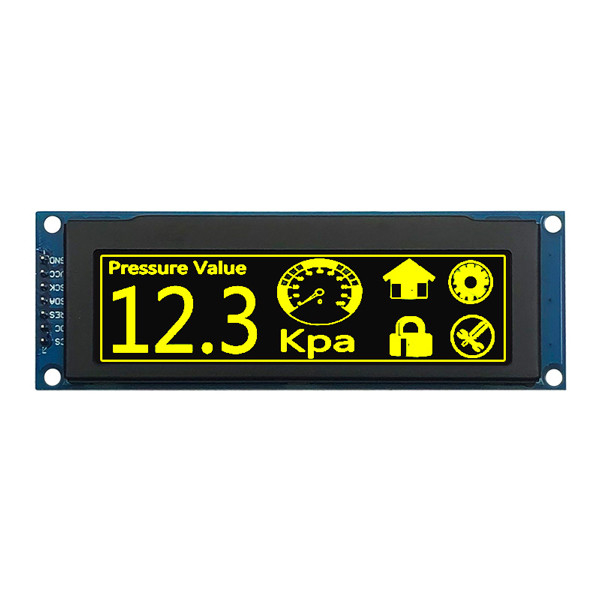

3.12" 256x64 COF OLED Display Module, Greyscale OLED 3,12 ιντσών Εικόνα προϊόντος
