τα μονοχρωματικά LCD 8x2 VATN σημεία ενότητας 5×8 επίδειξης χαρακτήρων περιλαμβάνουν την αλφανουμερική επίδειξη δρομέων
Αλφανουμερική LCD επίδειξη 8x2, περιγραφή VATN επίδειξης LCD 8x2

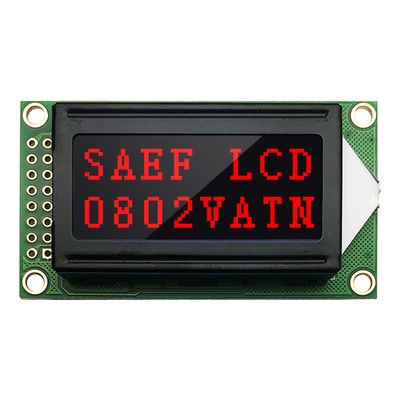

Αυτό είναι χαρακτήρας 8 από την επίδειξη 2 γραμμών LCD με ένα μαύρα υπόβαθρο και ένα κόκκινο που οδηγούνται backlight. Αυτό το πρότυπο VATN LCD είναι με τη διάσταση περιλήψεων 58 X 32 χιλ. Παρέχουμε 6800, τη διεπαφή SPI και I2C για να καλύψουμε τη διαφορετική απαίτηση του πελάτη.
Η επίδειξη VATN χαρακτηρίζεται με την ευρεία γωνία εξέτασης και η υψηλή αναλογία αντίθεσης, επομένως, αυτό είναι πολύ κατάλληλη για πολλές εφαρμογές. Κατωτέρω είναι τα παραδείγματα για την αναφορά.
- Βιομηχανικός: Αυτοκίνητη εφαρμογή, ψηφιακός μετρητής, UPS
- Ιατρικός: ιατρική συσκευή & ιατρικός εξοπλισμός
- Εγχώρια συσκευή: ήχος, μηχανή καφέ, φούρνος μικροκυμάτων
- Αυτοκίνητο: ταμπλό, ήχος αυτοκινήτων
Καθορισμός καρφιτσών:
1 VSS, (0V) Έδαφος δύναμης
2 VDD, (5V) Παροχή ηλεκτρικού ρεύματος για τη λογική
3 V0, Η αντίθεση ρυθμίζει
4 RS, (H/L) Χ: Στοιχεία Λ: Εντολή
5 R/W, (H/L) Ρ: Διαβάστε το W: Γράψτε
6 Ε, (Χ, H->L) Επιτρέψτε το σήμα
7~14 DB0--DB7, (H/L) Databus
Α 15 οδηγήσεων, παροχή ηλεκτρικού ρεύματος 5.0V για των οδηγήσεων backlight
Κ 16 οδηγήσεων, παροχή ηλεκτρικού ρεύματος 0V για των οδηγήσεων backlight
| Προϊόν: |
Ενότητα χαρακτήρα LCD VATN 8x2 |
Χαρακτήρες/στήλες: |
8 χαρακτήρες Χ 2 γραμμές |
| Τύπος LCD: |
VATN, αρνητικός, μεταδιδόμενο
|
Χρώμα Backlight: |
Άσπρος, μπλε, κίτρινος, κόκκινος,
Πράσινος, πορφυρός και ηλέκτρινος
|
| Λειτουργούσα τάση: |
5V, 3V προαιρετικό |
Οπτική: |
Όλες οι γωνίες εξέτασης |
| Περίληψη αμυδρή.: |
58.0 (Λ) Χ 32,0 (W) Χ 13,2 (Τ) ΧΙΛ. |
Περιοχή εξέτασης: |
38.0 (Λ) Χ 16,0 (W) ΧΙΛ. |
| Οδηγώντας μέθοδος: |
1/16 καθήκον, 1/5 προκατάληψη |
Λειτουργούντα Temp: |
-20°C σε +70°C |
| Αριθμός καρφιτσών: |
16 καρφίτσες (εξατομικεύσιμες) |
Ελεγκτής: |
SPLC780D ή αντίτιμο |
| Διεπαφή: |
6800, MPC, I2C προαιρετικό |
Συμμόρφωση: |
ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Τα χαρακτηριστικά γνωρίσματα της επίδειξης LCD VATN είναι στην υψηλή αντίθεση, ευρεία γωνία εξέτασης, υψηλή φωτεινότητα. VA η επίδειξη μπορεί να αντικαταστήσει τη μαύρα μάσκα και DFSTN (διπλή ταινία Conpensative STN). Είναι κατάλληλο για το έλεγχο ασφαλείας, άσπρα αγαθά, ήχος, ιατρικές συσκευές, POS, εφαρμογές πινάκων εξόρμησης. Η επίδειξη VATN είναι μια εναλλακτική λύση για την παραδοσιακή αλφανουμερική επίδειξη LCD. Η επίδειξη VATN SAEF, αλφανουμερική ενότητα επίδειξης LCD είναι διαθέσιμη σε 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD με τις επιλογές backlight στο άσπρο, μπλε, κίτρινο, κόκκινο, πράσινο, πορφυρό και ηλέκτρινο χρώμα.
Αλφανουμερική LCD επίδειξη 8x2, σχέδιο VATN επίδειξης LCD 8x2

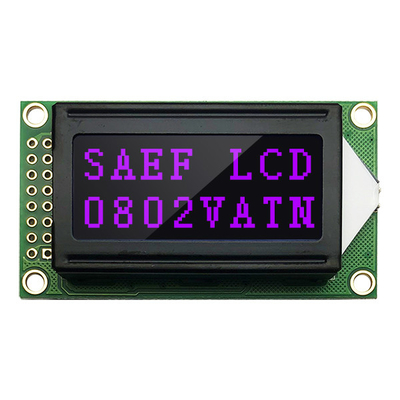

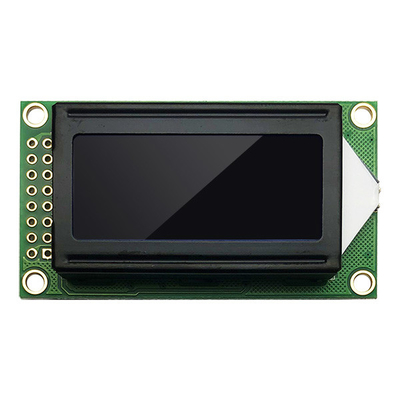

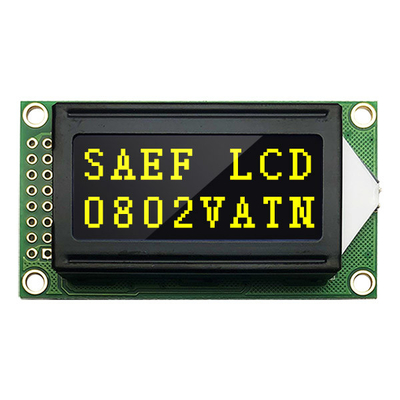

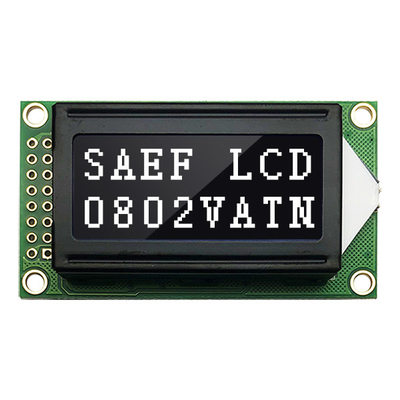

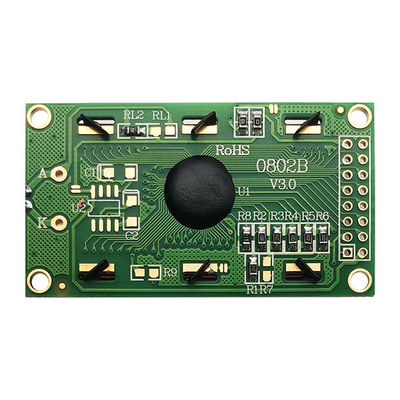

Αλφανουμερική LCD επίδειξη 8x2, πραγματική εικόνα VATN προϊόντων επίδειξης LCD 8x2
