Λεπτομέρειες:
|
προϊόν: | 16x2 I2C 5V Arduino LCD | Χαρακτήρες/στήλες: | 16 χαρακτήρες Χ 2 γραμμές |
---|---|---|---|
Αριθμός καρφιτσών: | 4 ΚΑΡΦΊΤΣΕΣ (GND, VCC, SDA, SCL) | Διεπαφή: | I2C διεπαφή |
Τύπος LCD: | STN, αρνητικό (μπλε), μεταδιδόμενος | Χρώμα Backlight: | Άσπρος, μπλε, κίτρινος, κόκκινος, πράσινος, πορφυρός και ηλέκτρινος |
Λειτουργούσα τάση: | 5V, 3V προαιρετικό | Οπτική: | Όλες οι γωνίες εξέτασης |
Περίληψη αμυδρή.: | 80.0 (L) Χ 36,0 (W) Χ 13 (Τ) χιλ. | Περιοχή εξέτασης: | 64.5.0 (L) Χ 13,8 (W) χιλ. |
Οδηγώντας μέθοδος: | 1/16 καθήκον, 1/5 προκατάληψη | Λειτουργούντα Temp: | -20°C σε +70°C (εξατομικεύσιμο) |
Ελεγκτής: | SPLC780D + PCF8574 | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Επισημαίνω: | Επίδειξη χαρακτήρα LCD I2C 16x2,Μπλε επίδειξη χαρακτήρα LCD 16x2,5V χαρακτήρας LCD 16x2 |
16x2 I2C μπλε 5V LCD, χαρακτήρας LCD 16x2 για Arduino και περιγραφή σμέουρων pi

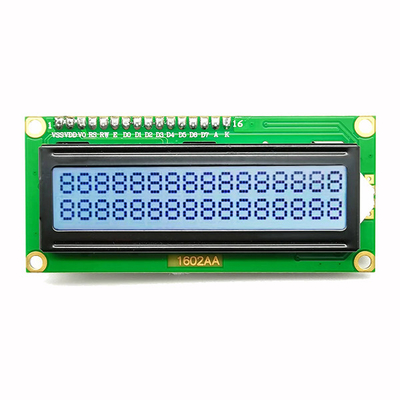

SF1602YB01-I2C είναι χαρακτήρας 16 από την επίδειξη 2 γραμμών LCD με ένα μπλε υπόβαθρο. Αυτό το πρότυπο 16x2 Alphanumic LCD είναι με τη διάσταση περιλήψεων 80 X 36 χιλ.

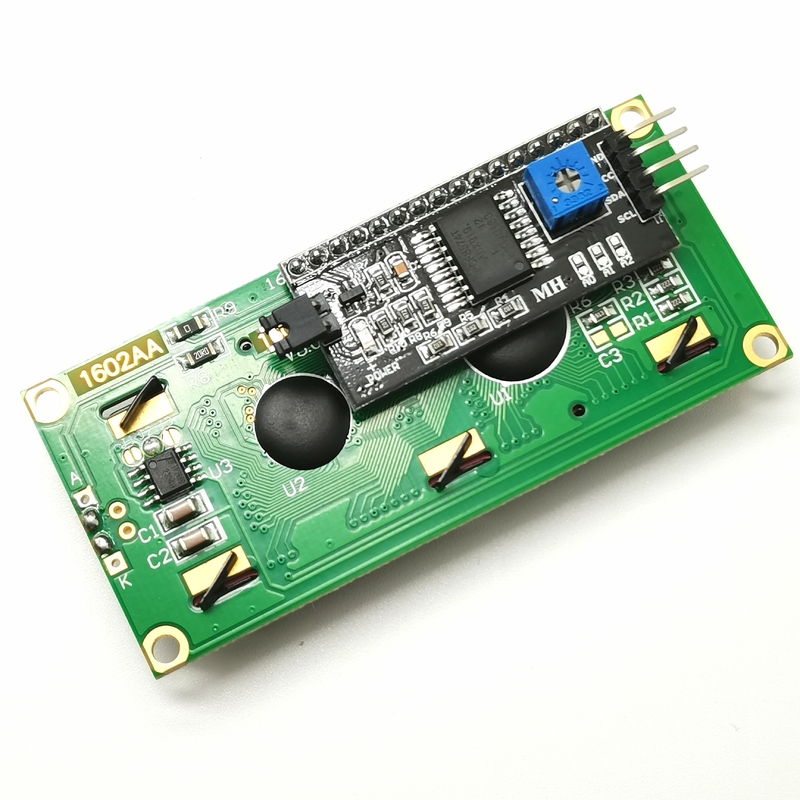

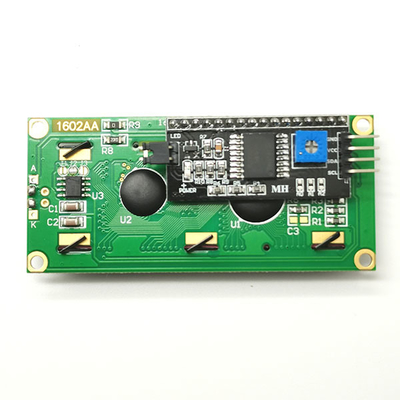

Συστατικά: Επίδειξη LCD με το σακίδιο πλάτης τμηματικών διεπαφών i2c Η οθόνη LCD μπορεί να επιδείξει 2 γραμμές Χ 16 χαρακτήρες Η i2c LCD ισοδύναμη LCD προσαρμοστών ενσωματωμένη διεύθυνση προεπιλογής ελεγκτών βιομηχανικά τυποποιημένων: 0 X 27 για το τσιπ PCF8574T 0 Χ 3F για το τσιπ PCF8574T Παρακαλώ ευγενικά ελέγξτε το τσιπ της διεπαφής i2c (Παρακαλώ θυμηθείτε να μεταφορτώσετε την υγρή βιβλιοθήκη κρυστάλλου I2C σε GitHub πρίν φορτώνει τον κώδικα στον πίνακα ελέγχου).
Καλή λειτουργία: Το LCD με το λιμένα I2C εμπλουτίζει πολύ τις ανθρώπου-υπολογιστή λειτουργίες αλληλεπίδρασης, και όταν συνδέονται με τον ελεγκτή, ο ελεγκτής χωρίς πάρα πολλούς εξωτερικούς λιμένες δεν θα καταλάβει πολλαπλάσιο IOs, και δεν θα περιορίσει άλλους ρόλους του ελεγκτή. Έχει μόνο δύο αμφίδρομες γραμμές στοιχείων, μια τμηματική γραμμή στοιχείων και ένα τμηματικό ρολόι.
Συμβατότητα: Η επίδειξη LCD με την τμηματική διεπαφή I2C είναι συμβατή με για Arduino και το σμέουρο pi Τάση εργασίας: 5V προαιρετικό 3.3V Για να έρθει με ένα ποτενσιόμετρο, το οποίο εφαρμόζεται για να ρυθμίσει backlight και αντίθεση Πώς να συνδέσει με καλώδιο: Gnd-gnd VCCVCC Sda-A4 Scl-A5

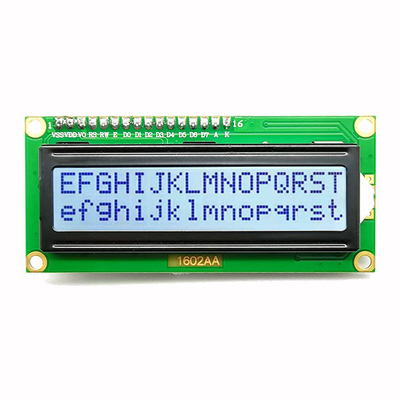

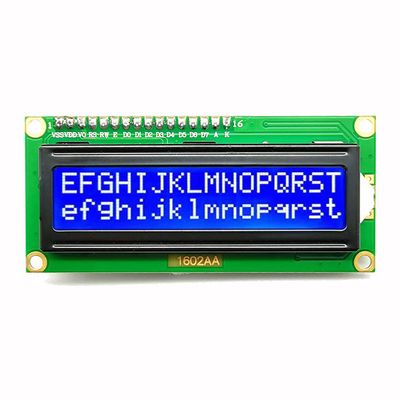

Εφαρμογή: Η ενότητα LCD εφαρμόζεται για να επιδείξει τους χαρακτήρες, γράμματα, αριθμοί, πραγματικοί - χρονικό ρολόι και θερμοκρασία.
Λειτουργία επίδειξης: Η επίδειξη LCD με την τμηματική διεπαφή I2C μπορεί να εφαρμοστεί για να επιδείξει πραγματικό - χρονικό ρολόι, θερμοκρασία, υγρασία και ούτω καθεξής (Το ποτενσιόμετρο Α είναι επίσης απαραίτητο για να ρυθμίσει την αντίθεση).
Καθορισμός καρφιτσών: GND VCC SDA SCL
Προϊόν: | 16x2 I2C 5V Arduino LCD | Χαρακτήρες/στήλες: | 16 χαρακτήρες Χ 2 γραμμές |
---|---|---|---|
Αριθμός καρφιτσών: | 4 καρφίτσες (GND, VCC, SDA, SCL) | Διεπαφή: | I2C διεπαφή |
Τύπος LCD: | STN, αρνητικό (μπλε), μεταδιδόμενος | Χρώμα Backlight: | Άσπρος, μπλε, κίτρινος, κόκκινος, πράσινος, πορφυρός και ηλέκτρινος |
Λειτουργούσα τάση: | 5V, 3V προαιρετικό | Οπτική: | Όλες οι γωνίες εξέτασης |
Περίληψη αμυδρή.: | 80.0 (Λ) Χ 36,0 (W) Χ 13 (Τ) ΧΙΛ. | Περιοχή εξέτασης: | 64.5.0 (Λ) Χ 13,8 (W) ΧΙΛ. |
Οδηγώντας μέθοδος: | 1/16 καθήκον, 1/5 προκατάληψη | Λειτουργούντα Temp: | -20°C σε +70°C |
Ελεγκτής: | SPLC780D + PCF8574 | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
16x2 I2C μπλε 5V LCD, χαρακτήρας LCD 16x2 για Arduino και περιγραφή σμέουρων pi
16x2 I2C μπλε 5V LCD, χαρακτήρας LCD 16x2 για Arduino και περιγραφή σμέουρων pi
