Λεπτομέρειες:
|
| Προϊόν: | Αλφανουμερικός 20x2 χαρακτήρας LCD VATN | Χαρακτήρες/στήλες: | 20 χαρακτήρες Χ 2 γραμμές |
|---|---|---|---|
| Τύπος LCD: | VATN, μεταδιδόμενος, αρνητικό | Χρώμα Backlight: | Άσπρος, μπλε, κόκκινος, κίτρινος, πράσινος, πορφυρός και ηλέκτρινος |
| Λειτουργούσα τάση: | Επιλογή 5V, 3V | Οπτική: | Όλες οι γωνίες εξέτασης 80/80/80/80 |
| Περίληψη αμυδρή.: | 116.0 (L) Χ 37,0 (W) Χ 11,8 (Τ) χιλ. | Περιοχή εξέτασης: | 82.6.0 (L) Χ 18,4 (W) χιλ. |
| Οδηγώντας μέθοδος: | Κύκλοι 1/16 καθήκοντος, 1/5 προκατάληψη | Λειτουργούντα Temp: | -20°C σε +70°C |
| Αριθμός καρφιτσών: | 16 ΚΑΡΦΙΤΣΕΣ | Ελεγκτής: | SPLC780D ή αντίτιμο |
| Διεπαφή: | MPU, 6800 παρουσίαση σε συνέχειες, I2C προαιρετικό | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | Επίδειξη χαρακτήρα LCD Alphanumic,Επίδειξη 6800 χαρακτήρα LCD,Επίδειξη MPU 20x2 LCD |
||
Αλφανουμερικοί LCD χαρακτήρες 5V 3V προαιρετικό MPU 6800 τμηματική διεπαφή SPLD780D επίδειξης 20x2 VATN
επίδειξη 20x2 VATN Alphanumic LCD, περιγραφή χαρακτήρα LCD 20x2
SF2002YB01VA είναι χαρακτήρας 20 από την επίδειξη 2 γραμμών LCD με ένα μαύρα υπόβαθρο και ένα κόκκινο που οδηγούνται backlight. Αυτό το πρότυπο VATN LCD είναι με τη διάσταση περιλήψεων 116 X 37 χιλ. Παρέχουμε 6800, τη διεπαφή SPI και I2C για να καλύψουμε τη διαφορετική απαίτηση του πελάτη.
Η επίδειξη VATN χαρακτηρίζεται με την ευρεία γωνία εξέτασης και η υψηλή αναλογία αντίθεσης, επομένως, αυτό είναι πολύ κατάλληλη για πολλές εφαρμογές όπως ο ψηφιακός μετρητής, η ιατρική συσκευή & ο ιατρικός εξοπλισμός, οι εγχώριες συσκευές, ο ήχος, η μηχανή καφέ, ο φούρνος μικροκυμάτων, το αυτοκινητικά ταμπλό και το αυτοκίνητο ακουστικό κ.λπ.
VATN LCD χαρακτηρίζεται με την ευρεία γωνία εξέτασης και την υψηλή αντίθεση. Κατωτέρω είναι τα βασικά πλεονεκτήματα της επίδειξης VATN:
Έξοχη υψηλή αναλογία αντίθεσης: μπορέστε να είστε μέχρι 120:1
Ευρεία γωνία εξέτασης: περίπου 170 (Χ) 110 (Β)
Τρόπος: Αρνητικός τρόπος μόνο
Διαθέσιμο πίσω φως: άσπρος/πράσινος/κιτρινοπράσινος/κόκκινος/μπλε
Υψηλή φωτεινότητα backlight
Μελάνι μεταξιού τεσσάρων χρωμάτων του σχεδίου συνήθειας προαιρετικό
Replacible για DFSTN και τη μαύρη μάσκα
Χρώμα: Κόκκινη επίδειξη LCD, πράσινη επίδειξη LCD, μπλε επίδειξη LCD, κίτρινη επίδειξη LCD, άσπρη επίδειξη LCD, ηλέκτρινη επίδειξη LCD
Σχήμα επίδειξης: LCD 8x2, LCD 16x1, LCD 16x2, LCD 20x2, LCD 20x4 κ.λπ.
SF2002YB01VA καθορισμός καρφιτσών:
1 VSS, Έδαφος δύναμης, (0V)
2 VDD, Παροχή ηλεκτρικού ρεύματος για τη λογική (5V)
3 VO, Η αντίθεση ρυθμίζει
4 RS, Στοιχεία/οδηγία επίλεκτα
5 R/W, Ανάγνωσης-γραφής επίλεκτος
6 Ε, Επιτρέψτε το σήμα
7~14 Λεωφορείο στοιχείων
15 ΟΔΗΓΗΣΕ ΤΟ Α, Παροχή ηλεκτρικού ρεύματος για των οδηγήσεων backlight + (5V)
16 ΟΔΗΓΗΣΕ ΤΟ Κ, Παροχή ηλεκτρικού ρεύματος για των οδηγήσεων backlight - (0V)
| Προϊόν: | Αλφανουμερικός 20x2 χαρακτήρας LCD VATN | Χαρακτήρες/στήλες: | 20 χαρακτήρες Χ 2 γραμμές |
|---|---|---|---|
| Τύπος LCD: | VATN, μεταδιδόμενος, αρνητικό | Χρώμα Backlight: | Άσπρος, μπλε, κόκκινος, κίτρινος, πράσινος, πορφυρός και ηλέκτρινος |
| Λειτουργούσα τάση: | Επιλογή 5V, 3V | Οπτική: | Όλες οι γωνίες εξέτασης 80/80/80/80 |
| Περίληψη αμυδρή.: | 116.0 (Λ) Χ 37,0 (W) Χ 11,8 (Τ) χιλ. | Περιοχή εξέτασης: | 82.6.0 (Λ) Χ 18,4 (W) χιλ. |
| Οδηγώντας μέθοδος: | Κύκλοι 1/16 καθήκοντος, 1/5 προκατάληψη | Λειτουργούντα Temp: | -20°C σε +70°C |
| Αριθμός καρφιτσών: | 16 καρφίτσες | Ελεγκτής: | SPLC780D ή αντίτιμο |
| Διεπαφή: | MPU, 6800 παρουσίαση σε συνέχειες, I2C προαιρετικό | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Τα χαρακτηριστικά γνωρίσματα της επίδειξης LCD VATN είναι στην υψηλή αντίθεση, ευρεία γωνία εξέτασης, υψηλή φωτεινότητα. VA η επίδειξη μπορεί να αντικαταστήσει τη μαύρα μάσκα και DFSTN (διπλή ταινία Conpensative STN). Είναι κατάλληλο για το έλεγχο ασφαλείας, άσπρα αγαθά, ήχος, ιατρικές συσκευές, POS, εφαρμογές πινάκων εξόρμησης. Η επίδειξη VATN είναι μια εναλλακτική λύση για την παραδοσιακή αλφανουμερική επίδειξη LCD. Η επίδειξη VATN SAEF, αλφανουμερική ενότητα επίδειξης LCD είναι διαθέσιμη σε 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD με τις επιλογές backlight στο άσπρο, μπλε, κίτρινο, κόκκινο, πράσινο, πορφυρό και ηλέκτρινο χρώμα.
επίδειξη 20x2 VATN Alphanumic LCD, σχέδιο χαρακτήρα LCD 20x2

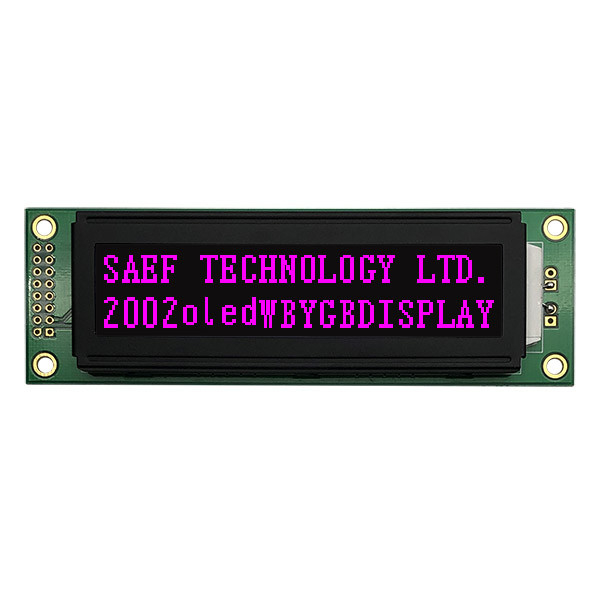

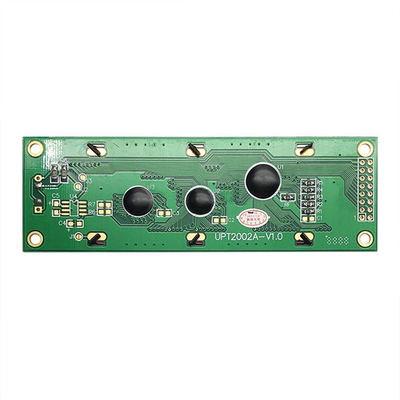

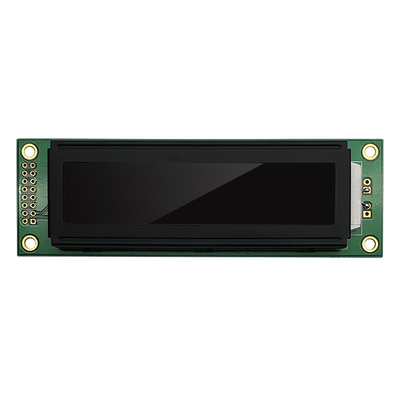

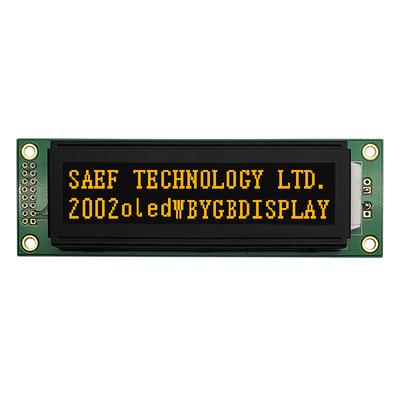

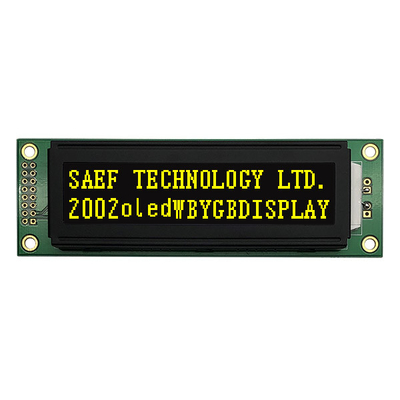

επίδειξη 20x2 VATN Alphanumic LCD, πραγματική εικόνα προϊόντων χαρακτήρα LCD 20x2
