Λεπτομέρειες:
|
| προϊόν: | Ενότητα 40x4 επίδειξης LCD | Χαρακτήρες/στήλες: | 40 χαρακτήρες Χ 4 γραμμές |
|---|---|---|---|
| Τύπος LCD: | STN, θετικό, Transflective | Χρώμα Backlight: | Άσπρος, μπλε, κίτρινος, κόκκινος, πράσινος |
| Λειτουργούσα τάση: | 5V, 3V προαιρετικό | Οπτική: | Η ώρα 6:00 |
| Περίληψη αμυδρή.: | 190.0 (L) Χ 54,0 (W) Χ 13,1 (Τ) χιλ. | Περιοχή εξέτασης: | 149.0 (L) Χ 30,0 (W) χιλ. |
| Οδηγώντας μέθοδος: | 1/16 κύκλος καθήκοντος, 1/5 προκατάληψη | Λειτουργούντα Temp: | -20°C σε +70°C |
| Αριθμός καρφιτσών: | 18 καρφίτσες | Ελεγκτής: | SPLC780D ή αντίτιμο |
| Διεπαφή: | MPC | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | Αλφανουμερικός χαρακτήρας LCD 40x4,χαρακτήρας LCD 5V 40x4,Μονοχρωματική ενότητα επίδειξης LCD |
||
Αλφανουμερικό χρώμα Backlight των κιτρινοπράσινων μπλε γκρίζων οδηγήσεων επίδειξης STN 5V χαρακτήρων LCD 40x4 μονοχρωματικό
40x4 επίδειξη χαρακτήρα LCD, περιγραφή ενότητας 40x4 επίδειξης LCD
SF4004A είναι ενότητα επίδειξης χαρακτήρα LCD 40x4 που ενσωματώνεται με το ολοκληρωμένο κύκλωμα ελεγκτών ST7066 η διεπαφή προεπιλογής της είναι επιλογή παροχής ηλεκτρικού ρεύματος παραλλήλου και 5V ή 3.3V 6800 4/8-κομματιών. Αυτή η επίδειξη SF4004A 40x4 LCD είναι διαθέσιμη για κανένα backlight ή με τις επιλογές των οδηγήσεων backlight. Αυτή η επίδειξη 40x4 LCD είναι διαθέσιμη στα διάφορα χρώματα επιτροπής LCD συμπεριλαμβανομένων των γκρίζων, κίτρινων/πράσινων και μπλε επιλογών LCD. Αυτή η ενότητα επίδειξης LCD 40x4 μπορεί στις θερμοκρασίες από -20℃ σε +70℃ η σειρά θερμοκρασιών αποθήκευσής του από -30℃ σε +80℃, του που χτίζεται στο χαρακτήρα - το σύνολο υποστηρίζει τις αγγλικές/ιαπωνικές, αγγλικές/δυτικοευρωπαϊκές, αγγλικές/Σκανδιναβικές ευρωπαϊκές, ή αγγλικές/κυριλλικές (ρωσικές) επιλογές.
Καθορισμός καρφιτσών:
Καρφίτσα: 1--8 DB0-DB7 Λεωφορείο στοιχείων
Καρφίτσα 9 E1 Επιτρέψτε το σήμα U4 (ΚΟΡΥΦΉ)
Καρφίτσα 10 R/W Ανάγνωσης-γραφής επίλεκτος
Καρφίτσα 11 RS Στοιχεία/οδηγία επίλεκτα
Καρφίτσα 12 VO Ρύθμιση αντίθεσης
Καρφίτσα 13 VSS Έδαφος (0V)
Καρφίτσα 14 VDD Τάση ανεφοδιασμού για τη λογική (+5V)
Καρφίτσα 15 E2 Επιτρέψτε το σήμα U1 (ΚΑΤΏΤΑΤΟ ΣΗΜΕΊΟ)
Καρφίτσα 16 NC
Καρφίτσα 17 ΟΔΗΓΗΣΕ ΤΟ Α Παροχή ηλεκτρικού ρεύματος οδηγήσεων + (5.0V)
Καρφίτσα 18 ΟΔΗΓΗΜΕΝΟ Κ Παροχή ηλεκτρικού ρεύματος οδηγήσεων - (0V)
| Προϊόν: | Ενότητα 40x4 επίδειξης LCD | Χαρακτήρες/στήλες: | 40 χαρακτήρες Χ 4 γραμμές |
|---|---|---|---|
| Τύπος LCD: | STN, θετικό, Transflective | Χρώμα Backlight: | Άσπρος, μπλε, κίτρινος, κόκκινος, πράσινος |
| Λειτουργούσα τάση: | 5V, 3V προαιρετικό | Οπτική: | Η ώρα 6:00 |
| Περίληψη αμυδρή.: | 190.0 (Λ) Χ 54,0 (W) Χ 13,1 (Τ) ΧΙΛ. | Περιοχή εξέτασης: | 149.0 (Λ) Χ 30,0 (W) ΧΙΛ. |
| Οδηγώντας μέθοδος: | 1/16 κύκλος καθήκοντος, 1/5 προκατάληψη | Λειτουργούντα Temp: | -20°C σε +70°C |
| Αριθμός καρφιτσών: | 18 καρφίτσες | Ελεγκτής: | SPLC780D ή αντίτιμο |
| Διεπαφή: | MPU | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Το τυποποιημένο ψήφισμα επίδειξης χαρακτήρα περιλαμβάνει 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, επίδειξη χαρακτήρα LCD 40x4 LCD. Οι ενότητες χαρακτήρα LCD είναι διαθέσιμες στο ΣΠΆΔΙΚΑ και οι τύποι ΒΑΡΑΊΝΩ με τις διαφορετικές διεπαφές σε 8080, SPI, ενότητες επίδειξης χαρακτήρα I2C.LCD είναι στις επιδείξεις STN/FSTN/FFSTN LCD με των διαφορετικών οδηγήσεων backlight στο κιτρινοπράσινο, άσπρο και μπλε χρώμα. Οι επιλογές πηγών ενότητας χαρακτήρα είναι αγγλικά/ιαπωνικά, ευρωπαϊκά, ανατολικο-ευρωπαϊκά, Σκανδιναβικά ευρωπαϊκά, κυριλλικά (ρωσικά), και εβραϊκά/Αραβικά. Προσφέρουμε τις επιδείξεις χαρακτήρα με τη λειτουργούσα τάση 5V ως πρότυπα και οι επιλογές 3V ή 3.6V είναι επίσης διαθέσιμες από το αίτημα.
40x4 επίδειξη χαρακτήρα LCD, σχέδιο ενότητας 40x4 επίδειξης LCD

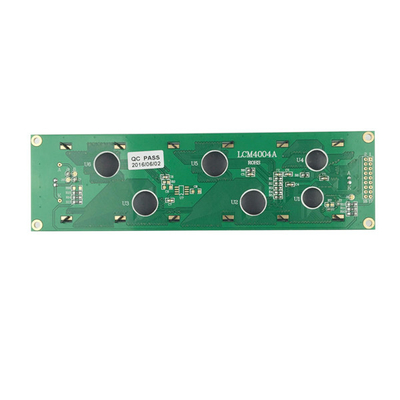

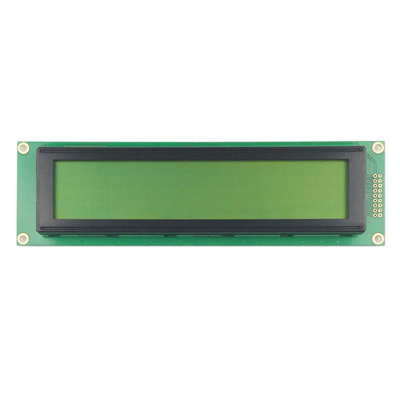

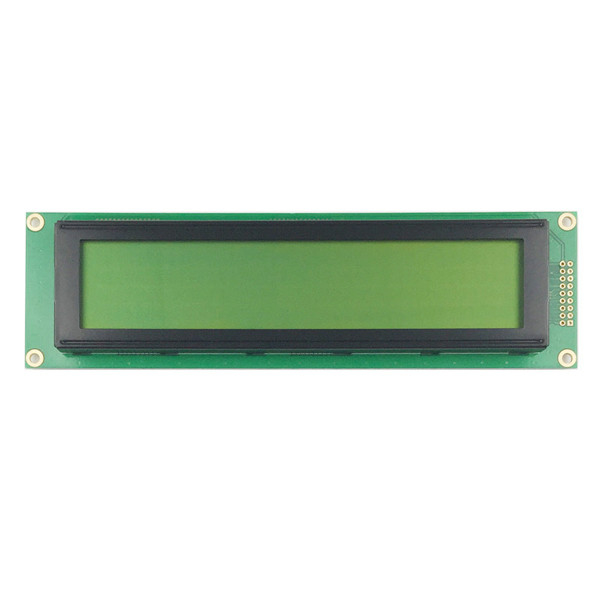

40x4 επίδειξη χαρακτήρα LCD, πραγματική εικόνα προϊόντων ενότητας 40x4 επίδειξης LCD
