Λεπτομέρειες:
|
| Προϊόν: | 2Δείκτης LCD TFT 0,8 ιντσών | Απόφαση: | 480x640 σημεία |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | ILI9806E ή ST7701 ή ισοδύναμο | Εικόνα αφής: | Χωρίς οθόνη αφής (προσαρμόζεται) |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | Ανεξάρτητο (80/80/80/80) |
| Σχεδιασμός Dim.: | 50 ((W) x 69,2 ((L) x 2,35 ((T) mm | Ενεργός χώρος: | 430,20 x 57,60 mm |
| Διασύνδεση: | RGB (προσαρμόσιμο) | Σύνδεση: | Τύπος συνδετήρων FPC |
| Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) | Φωτεινότητα επιφάνειας: | 260 cd/m2 (νίτσες) |
| Πρόσθετη τάση: | 3.2 Β | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 480x640 υψηλή ανάλυση TFT,2,8 ίντσα - υψηλή ανάλυση TFT |
||
2.8" TFT 480x640, TFT LCD 2,8 ιντσών Περιγραφή
Το SF-TO280PY-8990B-N TFT LCD είναι ένα διαγώνιο μεγέθους 2,8 ίντσες με πορτρέτο 480x640 υψηλής ανάλυσης πλήρης χρωματικής οθόνης, το SF-TO280PY-8990B-N υποστηρίζει RGB Interface.Η διεπαφή είναι εξατομικεύσιμηΤο μοντέλο SF-TO280PY-8990A-N έχει διαστάσεις μονάδας 50 ((W) x 69,2 ((L) x 2,35 ((T) mm και μέγεθος ενεργού χώρου 43,20 x 57,60 mm.
Το SF-TO280PY-8990B-N είναι ενσωματωμένο με ILI9806E ή ST7701 ή ισοδύναμο ελεγκτή IC οδηγού στην ενότητα και η τάση τροφοδοσίας λογικής κυμαίνεται από 2.6V έως 3.4V. τυπική τιμή είναι 3.2V.Η φωτεινότητα της επιφάνειας είναι 260 cd/m2 (Nits)Αυτό το μοντέλο έχει θερμοκρασία λειτουργίας -20 έως 70 βαθμούς και θερμοκρασία αποθήκευσης -30 έως 80 βαθμούς.
Το μοντέλο έχει χρησιμοποιηθεί ευρέωςΗ τεχνολογία αυτή χρησιμοποιείται επίσης για τον υπολογισμό των τιμών των συσκευών που χρησιμοποιούνται για την παραγωγή ηλεκτρονικών συσκευών.
Χαρακτηριστικά
| Προϊόν: | 2Δείκτης LCD TFT 0,8 ιντσών | Ψήφισμα: | 480x640 σημεία |
|---|---|---|---|
| Διοικητικός παράγοντας | ILI9806E ή ST7701 | Εικόνα αφής: | Χωρίς οθόνη αφής |
| Κάλυψη γυαλιού | Προσαρμόσιμη | Κατεύθυνση θέασης: | Δωρεάν ((80/80/80/80) |
| Σχεδιασμός Dim.: | 50 ((W) X 69,2 ((L) X 2,35 ((T) mm | Ενεργός χώρος: | 430,20 × 57,60 mm |
| Διασύνδεση: | RGB (προσαρμόσιμο) | Σύνδεση: | Τύπος συνδέσμου FPC |
| Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) | Φωτεινότητα επιφάνειας: | 260 Cd/m2 (νίτσες) |
| Δυναμική τάση τροφοδοσίας: | 3.2 V | Τύπος φωτισμού πίσω: | Λευκό LED |
| Διάρκεια ζωής LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Ορισμός πιν
| Πίνακα αριθμού. | Σύμβολο | Λειτουργία |
| 1 | LED- | Πίσω φως LED (Καθοδίου) |
| 2 | LED+ | Πίσω φως LED ((Ανόδος) |
| 3 | Εθνική Τράπεζα | Γη |
| 4 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2.8V |
| 5-12 | DB0-DB7(B0-B7) | Δεδομένα RGB μπλε |
| 13-20 |
DB8-DB15(G0-G7) |
Πληροφορίες RGB πράσινο |
| 21-28 |
DB16-DB23 ((R0-R7) |
Δεδομένα κόκκινου RGB |
| 29 | Εθνική Τράπεζα | Γη |
| 30 | PCLK | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
| 31 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2.8V |
| 32 | HSYNC | Σήμα συγχρονισμού γραμμής για λειτουργία διεπαφής RGB |
| 33 | VSYNC | Σήμα συγχρονισμού πλαισίου για λειτουργία διεπαφής RGB |
| 34 | DE | Σήμα ενεργοποίησης δεδομένων για λειτουργία διεπαφής RGB |
| 35 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 36 | Εθνική Τράπεζα | Γη |
| 37 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
| 38 | Επαναφορά | Εξωτερική είσοδος επαναφοράς. |
| 39 | ΣΚΛ | Ρολόι διεπαφής SPI |
| 40 | ΣΔΑ | Σειριακό σήμα εισόδου |
2.8" TFT 480x640, TFT LCD 2,8 ιντσών Σχέδιο

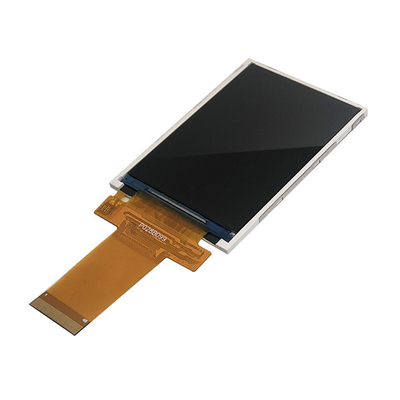

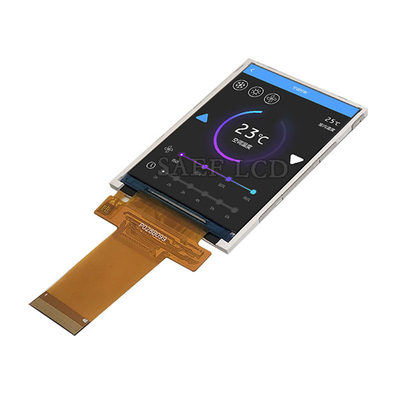

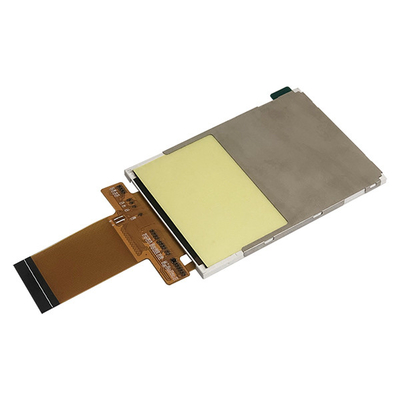

2.8" TFT 480x640, TFT LCD 2,8 ιντσών Εικόνα προϊόντος
ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ
