Λεπτομέρειες:
|
| Προϊόν: | 2Δείκτης LCD TFT 0,6 ιντσών | οθόνη αφής: | Αντίστασης αφής (RTP) |
|---|---|---|---|
| Απόφαση: | 480Χ320 | Κατεύθυνση θέασης: | IPS πλήρης γωνία θέασης ((80/80/80/80) |
| Κύκλος ελέγχου οδηγού: | R61531 | Αριθμός πιν: | 40 καρφίτσες |
| Σύνδεση: | Τύπος συνδετήρων FPC | Φωτεινότητα επιφάνειας: | 240 cd/m2 (νίτσες) |
| Διασύνδεση: | MCU | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | -10℃ σε +60℃ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD 2,6»,ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD 480X320 |
||
2.6 ιντσών TFT LCD οθόνη IPS 480x320 Pixels κατάσταση τοπίου εισαγωγή προϊόντος
Η Saef Tech SF-TC260T-9954A-T είναι μια διαγώνιας διαστάσεις 2,6 ιντσών οθόνη LCD TFT τύπου IPS.
Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 2,6 ′′ TFT
2Ανάλυση: 480x320
3Γωνία θέασης: ελεύθερη γωνία θέασης
4Μέγεθος περίγραμμα: 59,60x47,3x3,4 mm
5Δικτυακό πλάνο οδήγησης LCD: R61531
6Τύπος διεπαφής LCD: MCU
7Θερμοκρασία: από -10°C έως +60°C, από -20°C έως +70°C
8Πίνακας αφής: Αντίσταση οθόνης αφής
Χαρακτηριστικά του προϊόντος:
1Η SF-TC260T-9954A-T είναι μια TFT LCD μονάδα με διαγώνιο 2,6 ιντσών, 480x320, πλήρη χρωματική οθόνη TFT LCD με αντίστοιχη οθόνη αφής (RTP).
2Το μοντέλο SF-TC260A-9954A-T έχει διάσταση μονάδας 59,60x47,3 mm και μέγεθος ενεργού χώρου 55,61 x 37,27 mm.
3Το SF-TC260T-9954A-T είναι ενσωματωμένο με τον ελεγκτή R61531 στη μονάδα και η τάση τροφοδοσίας λογικής κυμαίνεται από 2,6V έως 3,3V.
4Μπορεί να λειτουργεί σε θερμοκρασίες από -10°C έως +60°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -20°C έως +70°C.
5. Το SF-TC260T-9954A-T είναι ένα μοντέλο LCD σε κατάσταση τοπίου, με φωτεινότητα 250 cd/m2. Αν θέλετε να το χρησιμοποιήσετε ως πορτρέτο ή να αυξήσετε τη φωτεινότητα, επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.
6. Το SF-TC260T-9954A-T FPC μπορεί να προσαρμοστεί και είναι προαιρετικό να είναι με ή χωρίς αντίστοιχη οθόνη αφής (RTP).
Πληροφορίες για το προϊόν:
| Προϊόν: | 2Δείκτης LCD TFT 0,6 ιντσών | Εικόνα αφής: | Ανθεκτικός πίνακας αφής (RTP) |
|---|---|---|---|
| Ψήφισμα: | 480x320 | Κατεύθυνση θέασης: | IPS Πλήρης γωνία προβολής (80/80/80/80) |
| Διοικητικός παράγοντας | R61531 | Αριθμός πιν: | 40 πινάκια |
| Σύνδεση: | Τύπος συνδέσμου FPC | Φωτεινότητα επιφάνειας: | 240 Cd/m2 (νίτσες) |
| Διασύνδεση: | ΜΚΟ | Διάρκεια ζωής LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | -10°C έως +60°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHs |
2.6 ιντσών TFT LCD οθόνη IPS 480x320 Pixels κατάσταση τοπίου προϊόνΣχεδίαση
Ορισμός πιν:
| Πιν ΝΟ. | Σύμβολο | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | ΕΥ | Εισαγωγή/Εξόδου | Σημάδι εισόδου πίνακα αφής |
| 2 | XL | Εισαγωγή/Εξόδου | Σημάδι εισόδου πίνακα αφής |
| 3 | YD | Εισαγωγή/Εξόδου | Σημάδι εισόδου πίνακα αφής |
| 4 | XR | Εισαγωγή/Εξόδου | Σημάδι εισόδου πίνακα αφής |
| 5 | Εθνική Τράπεζα | Π | Γη |
| 6 | ΔΕΔΔΚ | Π | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 7 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία2.8V τάση |
| 8 | Δελτίο ΕΕ | Εγώ... | 8BIT/16BIT SELECTION |
| 9 | Εθνική Τράπεζα | Π | Γη |
| 10 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 11 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 12 | RS | Εγώ... | Σήμα επιλογής εντολών/δεδομένων. |
| 13 | Εθνική Τράπεζα | Π | Γη |
| 14 | WR | Εγώ... | Γράψτε το σήμα του στροβίδου. |
| 15 | ΕΠ και ΕΤ | Εγώ... | Διάβασε το σήμα. |
| 16 έως 31 | DB0-DB15 | Εισαγωγή/Εξόδου | Σήμα δεδομένων |
| 32 | Εθνική Τράπεζα | Π | Γη |
| 33 | LED_A | Π | Άνωση LED |
| 34 | LED_K1 | Π | Καθοδικός LED |
| 35 | LED_K2 | Π | Καθοδικός LED |
| 36 | LED_K3 | Π | Καθοδικός LED |
| 37 | LED_K4 | Π | Καθοδικός LED |
| 38 | LED_K5 | Π | Καθοδικός LED |
| 39 | LED_K6 | Π | Καθοδικός LED |
| 40 | Εθνική Τράπεζα | Π | Γη |

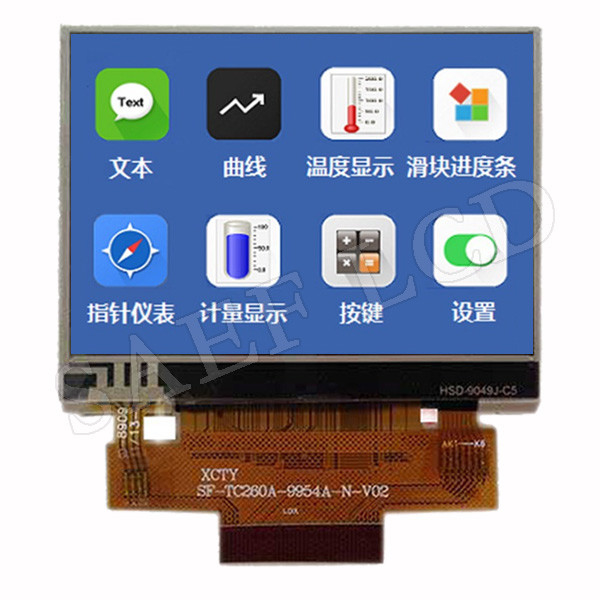

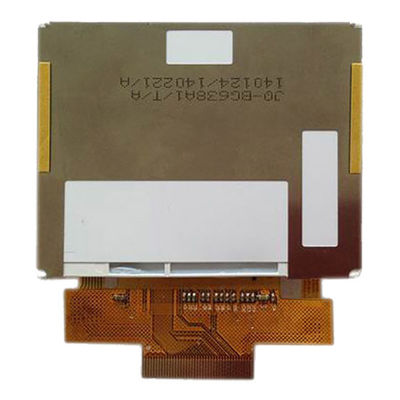

2.6 ιντσών TFT LCD οθόνη IPS 480x320 Pixels κατάσταση τοπίουΕικόνα
