Λεπτομέρειες:
|
| Προϊόν: | 3 ′′ IPS TFT οθόνη αφής | Απόφαση: | 240x400 pixel |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | οθόνη αφής: | με την οθόνη αφής PCAP |
| Φακός κάλυψης: | Προσαρμόσιμη | Φωτεινότητα επιφάνειας: | 300 cd/m2 (προσαρμόσιμο) |
| Διασύνδεση: | MCU 8/16 μπιτ | Αριθμός πιν: | 40 καρφίτσες |
| Σύνδεση: | Συμπλήρωση / ZIF (προσαρμόσιμη) | Κύκλος ελέγχου οδηγού: | S6D04D1 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εικονική οθόνη LCD 240x400 TFT,PCAP TFT LCD οθόνη αφής,3 ιντσών TFT LCD οθόνη αφής |
||
3 ιντσών IPS TFT PCAP οθόνη αφής 240x400 ανάλυση Περιγραφή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Αριθμός μοντέλου.SF-TC300D-8974A-CT
Μέγεθος: 3"
¢Αποφασιστικότητα: 240×400 κουκίδες
∆εύθυνση θέασης: IPS
∆ιασύνδεση:MCU 8 bit και 16 bit διεπαφή
∆ιακομιστής διακυβέρνησης:S6D04D1
∆ιαχείριση: Όχι
Φωτεινότητα (cd/m2): 300
∆ιατρυπές πλαίσιο: Όχι
Εικονική οθόνη: Με χωρητική οθόνη αφής
Περιγραφή
Η SAEF TECHNOLOGY SF-TC300D-8974A-CT είναι μια πλήρης οθόνη TFT-LCD 3 ιντσών με ανάλυση 240x400 (240 οριζόντια επί 400 κατακόρυφα εικονοστοιχεία).η τάση τροφοδοσίας (VCC) του οδήγησης LCD πίνακα είναι από είναι 2.5V έως 3.3V. Τυπική τιμή είναι 2.8V. Μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, αυτοματισμό, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή,εξοπλισμός ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
Το SF-TC300D-8974A-CT είναι ένα TFT τύπου IPS-LCD με φωτεινότητα 300 cd/m2 (τυπική τιμή). η φωτεινότητα μπορεί να προσαρμοστεί, φθάνοντας τα 1000 νιτ. Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -30°C έως +80°C.
Χαρακτηριστικά
| Προϊόν: | 3 ιντσών IPS TFT οθόνη αφής |
| Ψήφισμα: | 240x400 Pixels |
| Εικόνα αφής: | Με οθόνη αφής PCAP |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (προσαρμόσιμο) |
| Αριθμός πιν: | 40 πινάκια |
| Διοικητικός παράγοντας | S6D04D1 |
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Κάλυψη φακού: | Προσαρμόσιμη |
| Διασύνδεση: | MCU 8/16 bit |
| Σύνδεση: | Συμπλήρωση / ZIF (προσαρμόσιμη) |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
3 ιντσών IPS TFT PCAP οθόνη αφής 240x400 ανάλυση Σχέδιο προϊόντος
Ορισμός πιν
Πίνακας 1 Γεωργία
Πιν2 Α BL LED Α
Πιν3 K BL LED K
Pin4 GND Γήπεδο
Πιν5 Επαναφορά Επαναφορά σήμα.
Pin6 VDD Δύναμη συστήματος2.8-3.3V
Pin7 VDD Δύναμη συστήματος2.8-3.3V
Πιν8 IM1 IM1 = 0,8bit. IM1 = 1,16-bit.
Pin9-Pin16 D7-0 MCU L8 bit Λεωφορείο δεδομένων
Πιν 17 ΣΚΣ σήμα επιλογής τσιπ.
Pin18 RS Δύναμη συστήματος1.8-3.3V
Ενεργοποιήστε το Pin19 WR Write
Πιν20 RD ανάγνωση ενεργοποιήστε χαμηλή ενεργητικότητα.
Pin21 GND Ground
Pin22-Pin29 D15-8 MCU H8 bit Λειτουργία δεδομένων GND
Pin30 GND Γη
Pin31 TEFramesignal, που χρησιμοποιείται για την εγγραφή δεδομένων στην εσωτερική μνήμη RAM.
Πιν32-40 NC Dummy

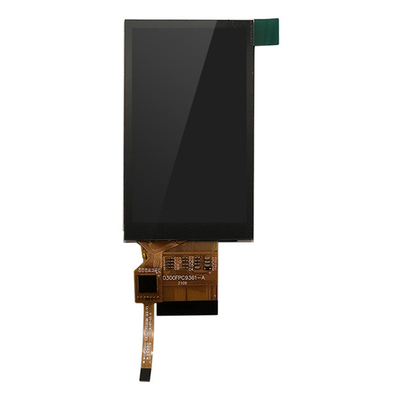

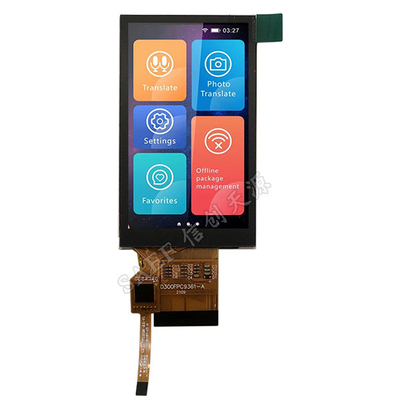

3 ιντσών IPS TFT PCAP οθόνη αφής 240x400 Ανάλυση Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Η SAEF Technology είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD με έδρα την Κίνα.Γύρο 22 ιντσών, 1,28 ιντσών,1.44", 1.54", 1.77, 2", 2.1" στρογγυλο, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 ιντσών., 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" και 28" TFT (διαγώνιο μέγεθος της ενεργού περιοχής) κλπ. Υπάρχουν περισσότερα από 300 πρότυπα μοντέλα TFT που αναφέρονται σε αυτόν τον ιστότοπο.Επιπλέον, σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύψει από τα τυποποιημένα στοιχεία για να ανταποκριθεί στις απαιτήσεις των πελατών.
Οι οθόνες SAEF TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυπικών μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμης από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου,Τύπος ράβδου TFT, Wide Temperature TFT LCD. Αυτές οι οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Οι οθόνες LCD SAEF TFT είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προβλεπόμενη χωρητική τεχνολογία (PCAP touch screen)Πολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένων των MCU, RGB, TTL, LVDS και MIPI DSI.Οι μονάδες SAEF TFT είναι ιδανικές για μια σειρά εφαρμογών, συμπεριλαμβανομένου του βιομηχανικού ελέγχου, μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες, ιατρικός εξοπλισμός κλπ.
