Λεπτομέρειες:
|
| προϊόν: | 2.1» κυκλικό ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD ίντσας | Ψήφισμα: | 480x480 σημεία |
|---|---|---|---|
| Διεπαφή: | 3 γραμμή SPI + 18 μπιτ RGB | Οθόνη αφής: | Μπορέστε να προσαρμοστείτε |
| Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ (80/80/80/80) | Ολοκληρωμένο κύκλωμα οδηγών: | ST7701S |
| Αριθμός καρφιτσών: | 40 καρφίτσες | Μέγεθος ενότητας: | 56.18 X 59,71 X 2,3 χιλ. |
| Ενεργός περιοχή: | διάμετρος 53,28 χιλ. | Σύνδεση: | Σύνδεση (μπορεί να προσαρμοστεί) |
| Φωτεινότητα επιφάνειας: | 300 cd/m2 (ψείρες) | Λειτουργούντα Temp.: | -20℃ σε +70℃ |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
| Επισημαίνω: | Στρογγυλό ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD,480X480 ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD,RGB στρογγυλή επίδειξη tft LCD |
||
2.1» ίντσα γύρω από το ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ ολοκληρωμένου κυκλώματος ελεγκτών επίδειξης ST7701S TFT 480x480 LCD όλη η διεπαφή γωνιών εξέτασης SPI+RGB
2,1 ίντσα γύρω από TFT LCD, κυκλικό περιγραφή TFT LCD 2,1»
Η τεχνολογία sf-tc210b-8947a-ν Saef είναι ένα διαγώνιο μέγεθος 2,1» κυκλική TFT LCD ενότητα ίντσας με τα εικονοκύτταρα ψηφίσματος 480x480. Αυτή η ενότητα ενσωματώνεται με το ολοκληρωμένο κύκλωμα ST7701S περιλαμβάνει τον ελεγκτή και οι λειτουργίες ολοκληρωμένου κυκλώματος οδηγών, υποστηρίζουν τη διεπαφή RGB και 3 γραμμών SPI 18bits, και τη σειρά τάσης ανεφοδιασμού (Vdd) από 2.5V σε 4.8V, χαρακτηριστικό 2.8V.
Η ενότητα sf-tc210b-8947a-ν TFT LCD είναι κυκλικός τρόπος με τη φωτεινότητα 300 ψείρες (χαρακτηριστική αξία). Η ενότητα είναι επίσης διαθέσιμη για την ανθεκτική οθόνη αφής και την προβαλλόμενη χωρητική οθόνη αφής προαιρετικές. Το sf-tc210b-8947a-ν μπορεί στις θερμοκρασίες από -20℃ σε +70℃ η σειρά θερμοκρασιών αποθήκευσής του από -30℃ σε +80℃. Αυτά τα 2,1 η» ενότητα ίντσας TFT LCD χρησιμοποιείται ευρέως στη μηχανή καφέ, το φούρνο μικροκυμάτων, τον ανιχνευτή, την εγχώρια αυτοματοποίηση, το σύστημα ελέγχου προσπέλασης, τον εξοπλισμό ελέγχου, τις συσκευές ανάλυσης, το σύστημα ασφαλείας, το σύστημα άρδευσης κήπων, κ.λπ.
| Προϊόν: | 2.1» κυκλικό ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD ίντσας | Ψήφισμα: | 480x480 σημεία |
|---|---|---|---|
| Διεπαφή: | 3 γραμμή SPI + 18 μπιτ RGB | Οθόνη αφής: | Μπορέστε να προσαρμοστείτε |
| Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ (80/80/80/80) | Ολοκληρωμένο κύκλωμα οδηγών: | ST7701S |
| Αριθμός καρφιτσών: | 40 καρφίτσες | Μέγεθος ενότητας: | 56.18 X 59,71 X 2,3 χιλ. |
| Ενεργός περιοχή: | διάμετρος 53,28 χιλ. | Σύνδεση: | Σύνδεση (μπορεί να προσαρμοστεί) |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (ψείρες) | Λειτουργούντα Temp.: | -20℃ σε +70℃ |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές |
Καθορισμός καρφιτσών
Pin1, LEDA, άνοδος των οδηγήσεων.
Pin2, LEDK, κάθοδος των οδηγήσεων.
Pin3, LEDK, κάθοδος των οδηγήσεων.
Pin4, GND, Έδαφος.
Pin5, VCI, Παροχή ηλεκτρικού ρεύματος.
Pin6, RST, Σήμα αναστοιχειοθέτησης, ενεργός χαμηλός.
Pin7, NC.
Pin8, NC.
Pin9, SDA, Σήμα στοιχείων SPI.
Pin10, SCK, σήμα ρολογιών SPI.
Pin11, καίσιο, Επίλεκτο σήμα τσιπ SPI.
Pin12, PCLK, RGB σήμα ρολογιών σημείων.
Pin13, de, Τα RGB στοιχεία επιτρέπουν το σήμα.
Pin14, VSYNC, RGB πλαίσιο που συγχρονίζει το σήμα.
Pin15, HSYNC, RGB γραμμή που συγχρονίζει το σήμα.
Pin16~Pin33, RGB σήμα στοιχείων. (DB0: Μπλε LSB DB5: Μπλε MSB DB6: Πράσινο LSB DB11: Πράσινο MSB DB12: Κόκκινο LSB DB17: Κόκκινο MSB)
Pin34, GND, Έδαφος.
Pin35, TP_INT, Αφή interrup.
Pin36, TP_SDA, σήμα στοιχείων αφής I2C.
Pin37, TP_SCL, σήμα ρολογιών αφής I2C.
Pin38, TP_RST, σήμα αναστοιχειοθέτησης αφής I2C.
Pin39, TP_VCI, Παροχή ηλεκτρικού ρεύματος αφής
Pin40, GND, Έδαφος
2,1 ίντσα γύρω από TFT LCD, κυκλικό TFT LCD 2,1» που σύρει

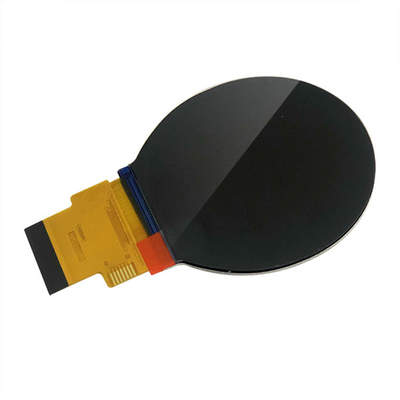

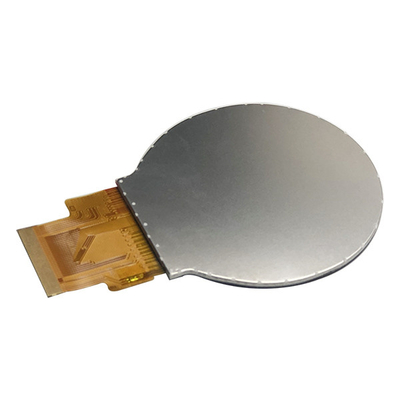

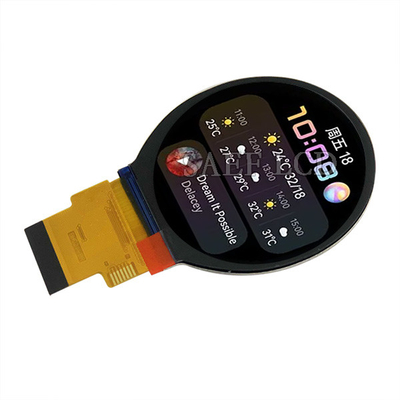

2,1 ίντσα γύρω από TFT LCD, κυκλικό TFT LCD 2,1» πραγματική εικόνα προϊόντων
