Λεπτομέρειες:
|
| Προϊόν: | 10,9 ιντσών TFT | οθόνη αφής: | Συγκινητικός πίνακας αφής (CTP) |
|---|---|---|---|
| Απόφαση: | 170 x 320 | Κατεύθυνση θέασης: | IPS πλήρης γωνία θέασης ((80/80/80/80) |
| Διασύνδεση: | SPI / RGB | Διάσταση του σχεδίου: | 250,8 x 49,72 x 1,43 mm |
| Ενεργός χώρος: | 420,72 x 22,7 mm | Κύκλος ελέγχου οδηγού: | ST7789V ή ισοδύναμο |
| Αριθμός πιν: | 30 πινάκια | Σύνδεση: | Συμπλέκτης (μπορεί να προσαρμοστεί) |
| Φωτεινότητα επιφάνειας: | 350 cd/m2 (νιτ) | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | Επίδειξη 170x320 PCAP TFT,1.9» επίδειξη PCAP TFT,Επίδειξη αφής SPI TFT |
||
1.9 ιντσών οθόνη αφής, TFT LCD 1,9 ιντσών Περιγραφή
Γρήγορη ανασκόπηση του προϊόντος
Δείκτης LCD TFT 1,9 ιντσών
¢Αποφασιστικότητα: 170×320 κουκίδες
∆εύθυνση θέασης: IPS
Διασύνδεση: RGB, SPI
Δικτυακό σύστημα οδήγησης: ST7789V
∆ιαχείριση: Όχι
Η φωτεινότητα ((cd/m2): 330
∆ιατρυπές πλαίσιο: Όχι
Εικονική οθόνη: Προγραμματισμένη χωρητική οθόνη αφής (PCAP)
Περιγραφή
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceΗ μονάδα αυτή αποτελείται από μια μονάδα TFT LCD, ένα κύκλωμα οδηγού και μια μονάδα φώτισης.9 ′′ περιέχει 170 (RGB) X320 κουκίδες (170 οριζόντια με 320 κατακόρυφα pixels array)Το μοντέλο TFT LCD υποστηρίζει διεπαφή SPI και RGB. Η τάση τροφοδοσίας (VCC) του οδήγησης LCD πάνελ είναι από είναι 2.4V έως 3.3V. Τυπική τιμή είναι 2.8V.Μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, αυτοματοποίηση, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή, εξοπλισμό ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
Το SF-TC190ASJ-8977A-CT είναι ένα TFT τύπου IPS-LCD με φωτεινότητα 330 cd/m2 (τυπική τιμή). η φωτεινότητα μπορεί να προσαρμοστεί επιτυγχάνοντας 1000 nits. pls επικοινωνήστε με τις πωλήσεις μας για περισσότερες λεπτομέρειες.Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°CΟι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
Πληροφορίες για την παραγωγή
| Προϊόν: | 10,9 ίντσες TFT |
| Ψήφισμα: | 170 × 320 |
| Διασύνδεση: | SPI / RGB |
| Εικόνα αφής: | Συγκινητική οθόνη αφής (Capacitive Touch Panel, CTP) |
| Κατεύθυνση θέασης: | IPS Πλήρης γωνία προβολής (80/80/80/80) |
| Διάσταση περίγραμμα: | 250,8 × 49,72 × 1,43 χιλιοστά |
| Ενεργός χώρος: | 42.72 × 22.7 χιλιοστά |
| Αριθμός πιν: | 30 πινάκια |
| Φωτεινότητα επιφάνειας: | 350 Cd/m2 (νίτσες) |
| Διοικητικός παράγοντας | ST7789V ή ισοδύναμο |
| Σύνδεση: | Συμπλέκτης (μπορεί να προσαρμοστεί) |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | 20°C έως +70°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |

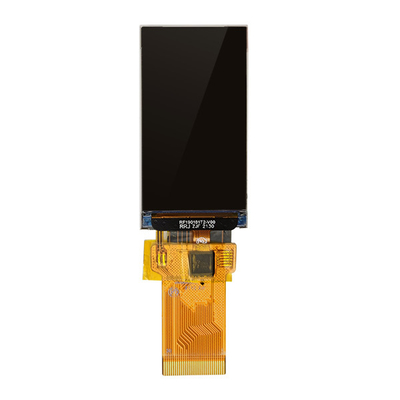

1Εικόνα προϊόντος
Ορισμός πιν
Πιν1 GND Power Ground
Εφοδιασμός ηλεκτρικής ενέργειας Pin2 VDD για αναλογικό, VDD=2.4V~3.3V.
Pin3 IM2 όταν IM1=0, IM2=0,8080-8bit, όταν IM1=1, IM2=1,4 γραμμών SPI κατά σειρά I/F.
Πιν4 IM1
Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για να αρχίσει ορθά το τσιπ.
Πιν 6 ΣΤ Πιν επιλογής τσιπ; χαμηλή ενεργοποίηση, υψηλή απενεργοποίηση.
Πιν7 D/C (SPI-SCL) Κατά τη σύνδεση με έναν μικροεπεξεργαστή σειράς 8080, αυτή η πιν λαμβάνει τα δεδομένα/πιν επιλογής εντολών.
Πιν8 WR(SPI-RS) Όταν συνδέεται με έναν μικροεπεξεργαστή σειράς 8080, αυτή η πιν δέχεται το σήμα εγγραφής.
Η λειτουργία ανάγνωσης ξεκινά όταν αυτή η καρφίτσα τραβηχτεί χαμηλά και το τσιπ επιλεγεί.,Αυτή η καρφίτσα πρέπει να συνδέεται με το έδαφος.
Pin10 SDASPI πίνακας εισόδου/εξόδου διεπαφής.
Pin11-Pin18 D0-D7 MCU παράλληλη διασύνδεση λεωφορείου δεδομένων.
Pin19 NC Δεν συνδέεται
Pin20 LEDA LED άνοδος
Pin21 LEDK1 LED Καθοδός
Pin22 LEDK2 LED Καθοδός
Pin23 LEDK3 LED Καθοδός
Καθοδός LED Pin24 LEDK4
Pin25 GND Power Ground
Pin26 TP_RST Επαναφορά του συστήματος του πίνακα αφής.
Pin27 TP_SCL σήμα ρολογιού I2C του πίνακα αφής. Εάν δεν χρησιμοποιείται, αφήστε αυτό το καρφί ανοιχτό.
Πιν28 TP_SDA σήμα δεδομένων I2C του πίνακα αφής.Εάν δεν χρησιμοποιείται, αφήστε αυτό το πιν να ανοίξει.
Pin29 TP_INT Διακοπή σήματος στον κύριο επεξεργαστή του πίνακα αφής.
Pin30 GND Power Ground

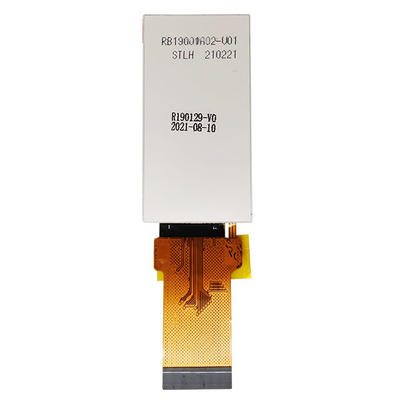

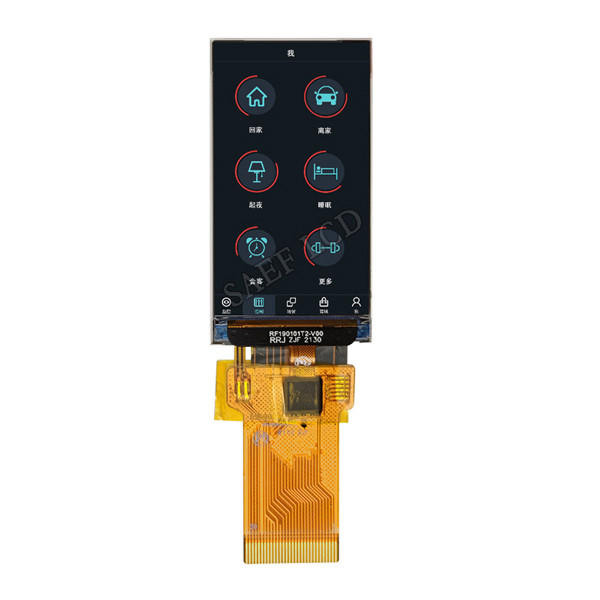

1Εικόνα πραγματικού προϊόντος.
