Λεπτομέρειες:
|
| προϊόν: | 4 ιντσών IPS TFT LCD | Απόφαση: | 540x1080 εικονοστοιχίες |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | Εικόνα αφής: | Χωρίς, αντίσταση και PCAP Προαιρετικό |
| Φακός κάλυψης: | Μπορεί να προσαρμοστεί | Φωτεινότητα επιφάνειας: | 350 cd/m2 (προσαρμόσιμο) |
| Διασύνδεση: | MIPI (προσαρμόσιμη) | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | Τύπος συνδέσμου (προσαρμόσιμος) | Κύκλος ελέγχου οδηγού: | ST7703 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 4 ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD ίντσας,540X1080 ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ TFT LCD,30 καρφίτσα 4 ίντσα TFT LCD |
||
4 ίντσες 540x1080 υψηλό PPIIPSΕισαγωγή του προϊόντος TFT LCD ST7703S MIPI Interface
Η SAEF TECHNOLOGY SF-TO400AS-8986A-N είναι μια πλήρης οθόνη TFT-LCD 4 ιντσών με 540 (RGB) X 1080 κουκίδες (540 οριζόντια με 1080 κάθετα pixels array).Η τάση τροφοδοσίας (VCC) του οδήγησης LCD πίνακα είναι από είναι 2Μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, αυτοματοποίηση, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή, έξυπνο σπίτι,εξοπλισμός ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
SF-TO400AS-8986A-N είναι ένα TFT τύπου IPS-LCD (IPS σημαίνει In-plane Switching) με φωτεινότητα 350 cd/m2 (τυπική τιμή). η φωτεινότητα μπορεί να προσαρμοστεί επιτυγχάνοντας 1000 nits. pls επικοινωνήστε με τις πωλήσεις μας για περισσότερες λεπτομέρειες.Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°CΟι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
Χαρακτηριστικά του προϊόντος
| Προϊόν: | 4 ιντσών IPS TFT LCD | Ψήφισμα: | 540x1080 Pixels |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | Εικόνα αφής: | Χωρίς αντίσταση και PCAP προαιρετικά |
| Κάλυψη φακού: | Μπορεί να Προσαρμοστεί | Φωτεινότητα επιφάνειας: | 350 Cd/m2 (προσαρμόσιμο) |
| Διασύνδεση: | MIPI (προσαρμόσιμο) | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | Τύπος συνδέσμου (προσαρμόσιμος) | Διοικητικός παράγοντας | ΣΤ7703 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Γιατί να μας επιλέξετε;
1Παρέχουμε λύση εξατομικευμένης οθόνης LCD
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2Συνολικές λύσεις για οθόνη αφής και οθόνη
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων αντισταθμιστικών και χωρητικών λύσεων πολυ-αγγίξεως, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3. Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001: 2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4. Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.

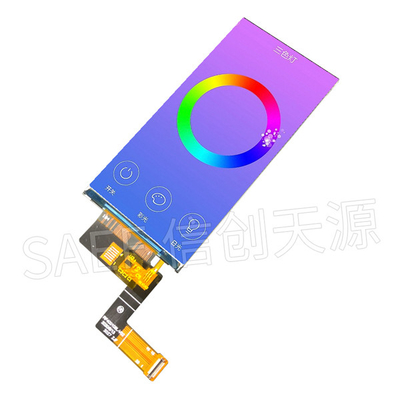

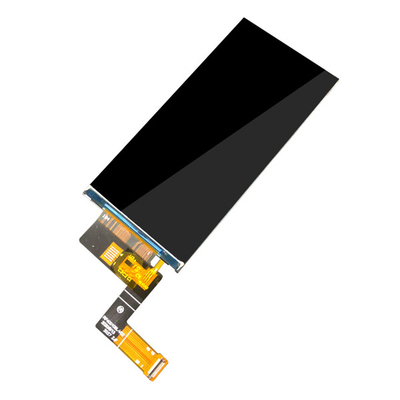

4 ίντσες 540x1080 υψηλό PPIIPSΕικόνα προϊόντος TFT LCD ST7703S MIPI Interface
| ΟΧΙ | ΣΥΜΒΟΛΟ | ΕΠΙΧΡΗΜΑ |
| 1 | RST_LCM | Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για να αρχίσει σωστά το τσιπ. |
| 2 | Επικεφαλής | Το σήμα εφέ δακρύματος χρησιμοποιείται για να συγχρονίσει το MCU με τη γραφή μνήμης. |
| 3 | Εθνική Τράπεζα | Σημείο ισχύος |
| 4 | TDP0 | Δρόμο δεδομένων MIPI |
| 5 | ΤΔΝ0 | Δρόμο δεδομένων MIPI |
| 6 | Εθνική Τράπεζα | Σημείο ισχύος |
| 7 | TDP1 | Δρόμο δεδομένων MIPI |
| 8 | TDN1 | Δρόμο δεδομένων MIPI |
| 9 | Εθνική Τράπεζα | Σημείο ισχύος |
| 10 | TDP2 | Δρόμο δεδομένων MIPI |
| 11 | TDN2 | Δρόμο δεδομένων MIPI |
| 12 | Εθνική Τράπεζα | Σημείο ισχύος |
| 13 | TDP3 | Δρόμο δεδομένων MIPI |
| 14 | TDN3 | Δρόμο δεδομένων MIPI |
| 15 | Εθνική Τράπεζα | Σημείο ισχύος |
| 16 | TCP | MIPI Clk |
| 17 | ΤCN | MIPI Clk |
| 18 | Εθνική Τράπεζα | Σημείο ισχύος |
| 19 | ΙΟVCC1.8V | Η παροχή ενέργειας για το σύστημα I/O. IOVCC = 1,65V ~ 3,3V. |
| 20 | LEDA | Άνωση LED |
| 21 | LEDK | Καθοδικός LED |
| 22 | ID1 | Ταυτότητα |
| 23 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 24 | Επικαιρότητα: | Ηλεκτρική τροφοδοσία για αναλογικό, VDD=2,5V~3,3V. |
| 25 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 26 | SDA_CTP | Σήμα δεδομένων I2C του πίνακα αφής. Εάν δεν χρησιμοποιείται, αφήστε αυτή την καρφίτσα ανοιχτή. |
| 27 | SCL_CTP | Σήμα ρολογιού I2C του πίνακα αφής. |
| 28 | EINT_CTP | Διακόψτε το σήμα στον κύριο επεξεργαστή του πίνακα αφής. |
| 29 | RST_CTP | Επαναφορά του συστήματος του πίνακα αφής. Εάν δεν χρησιμοποιείται, αφήστε αυτή την καρφίτσα ανοιχτή. |
| 30 | Δελτίο ΕΚΑΧ | Ηλεκτρική τροφοδοσία για αναλογικό, VDD=2.4V~3.3V. |
| Άρθρο | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα | |
| Πρόσθετη τάση | Ηλεκτρική τροφοδοσία | ΔΕΔ | -Ούτε ένα.3 | +4.6 | V |
| Ανάλογο | Επικεφαλής | Επικεφαλής | Επικεφαλής | V | |
| ΙΟ | ΔΕΔΔΑ | -Ούτε ένα.3 | +4.6 | V | |
| Τεχνολογία | Vi | -Ούτε ένα.3 | IOVDD+0.3 | V | |
| Θέρμανση αποθήκευσης | Τστγ | - 30 | +70 | oC | |
| Θερμοκρασία λειτουργίας | ΤΟπ | -20 | +60 | oC | |
| Ενυδάτωση αποθήκευσης | Hστγ | 10 | Σημείωση 1 | % RH | |
| Υγρασία λειτουργίας | HΟπ | 10 | Σημείωση 1 | % RH | |
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Πρόσθετη τάση | Ηλεκτρική τροφοδοσία | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ανάλογο | ΚΑΠ | 2.4 | 2.8 | 3.3 | V | |
| ΙΟ | ΔΕΔΔΑ | 1.65 | 1.8/2.8 | 3.3 | V | |
| Λογική Χαμηλή τάση εισόδου | VIL | -0.3IOVDD | Επικεφαλής | 0.3IOVDD | V | |
| Λογική Υψηλή τάση εισόδου | ΧΙΒ | 0.7IOVDD | Επικεφαλής | ΔΕΔΔΑ | V | |
| Λογική Χαμηλή τάση εξόδου | Αερομεταφορές | Επικεφαλής | Επικεφαλής | 0.2IOVDD | V | |
| Λογική Υψηλή τάση εξόδου | VOH | 0.8IOVDD | Επικεφαλής | Επικεφαλής | V | |
| Τρέχουσα κατανάλωση | Κανονική εμφάνιση | Επενδύσεις | Επικεφαλής | 50 | Επικεφαλής | mA |
| Κατάσταση αναμονής | Επενδύσεις | Επικεφαλής | 30 | Επικεφαλής | UA | |
| Συχνότητα καρέ | fFR | Επικεφαλής | 60 | Επικεφαλής | Hz | |
Οπτικές προδιαγραφές
| Πίσω φωτισμός ενεργοποιημένος (μεταδοτική λειτουργία) | Άρθρο | Σύμβολο | Υπόθεση | Προδιαγραφές | Μονάδα | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||||
|
Φωτεινότητα ενεργοποιημένη επιφάνειαΕγώ...f= 20mA) |
Επτά |
Συνήθως Παρακολούθηση γωνία θX= θY=0o |
- |
350 |
- |
cd/m2 |
||
| Αναλογία αντίθεσης | Επενδύσεις | - | 600 | - | - | |||
| Χρόνος απόκρισης | ΤR | - | 10 | 20 |
ms |
|||
| ΤF | - | - | 20 | 30 | ||||
|
Χρωματοποίηση Διαπεραστική |
Κόκκινο | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Πράσινο | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Μπλε | XΒ | 0.104 | 0.134 | 0.164 | - | |||
| YΒ | 0.097 | 0.127 | 0.157 | - | ||||
| Λευκό | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
Παρακολούθηση Γωνία |
Οριζόντια | θX+ |
Κέντρο CR≥10 |
- | 80 | - |
Δέκα. |
|
| θX- | - | 80 | - | |||||
| Βόρειος | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC αναλογία (Gamut) | - | - | - | 60 | - | % | ||

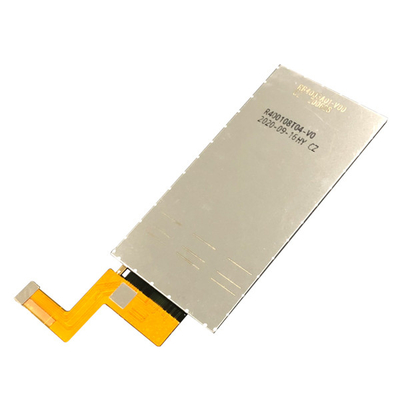

4 ίντσες 540x1080 υψηλό PPIIPSΕικόνα προϊόντος TFT LCD ST7703S MIPI Interface
