UG-5664ASWEF013.12" 256*64 μονάδες οθόνης OLED με διεπαφή SPI/Parallel/I2CΠεριγραφή εμφάνισης
Οι οργανικές διόδους εκπομπής φωτός (OLED) είναι μια τεχνολογία επόμενης γενιάς που επιτρέπει φωτεινότερες, σαφέστερες εικόνες και πιο ευέλικτες απαντήσεις.Το μοντέλο 12 ιντσών UG-5664ASWEF01 OLED οθόνη είναι κατασκευασμένη από 256 x 64 κουκίδες μεμονωμένο rmonochromeΗ ενότητα OLED είναι ελαφριά, χαμηλή κατανάλωση ενέργειας, μικρού μεγέθους και έχει διαφορετικές επιλογές διεπαφής. Είναι η προεπιλεγμένη διεπαφή SPI, παράλληλη και I2C.
Οι διαστάσεις της ενεργού περιοχής είναι 3,12 ίντσες διαγώνια, οι διαστάσεις του εντύπου είναι 88,00 (W) x 27,80 (H) mm, και οι διαστάσεις της ενεργού περιοχής είναι 76,78 (W) x 19,18 (H) mm.Η οθόνη OLED 12 ιντσών έχει ενσωματωμένο IC SSD1322 και υψηλό λόγο αντίθεσης 20,000:1Το εύρος τάσης τροφοδοσίας λογικής είναι 2.4V-2.6V, με τυπική τιμή 2.5V. Είναι ιδανικό για εφαρμογές όπως ιατρικός εξοπλισμός, συστήματα POS, λευκά είδη, εφαρμογές στο σπίτι,βιομηχανικά όργανα, αυτοματισμός, συστήματα οπτικοακουστικής προβολής, συσκευές προσωπικής φροντίδας, οικιακά είδη, οθόνες αυτοκινήτων, δυναμικές οθόνες πληροφοριών και πολλά άλλα.
Χαρακτηριστικά
Αυτή η οθόνη OLED 3,12 ιντσών έχει ταχύτερο χρόνο απόκρισης "10 μικροδευτερόλεπτα σε +25 °C".
Αυτό το OLED 3,12 ιντσών 256x64 προϊόν έχει μια άπειρη γωνία θέασης "έως 175 μοίρες".
Αυτό το παράλληλο, SPI OLED προϊόν έχει πολύ λεπτό πάχος.
Αυτό το 3,12 ιντσών λευκό / κίτρινο προϊόν OLED δεν χρειάζεται να φωτίζεται από πίσω όταν εμφανίζεται, και είναι αυτοφωτισμένο.
Αυτό το προϊόν 3,12 ιντσών μονό OLED έχει υψηλή φωτεινότητα και αυτό το προϊόν έχει αναλογία αντίθεσης έως και 2000:1.
Αυτό το προϊόν 3.12 OLED 256x64 έχει ένα εξαιρετικά ευρύ εύρος θερμοκρασίας λειτουργίας "-40 °C ~ 85 °C".
Αυτό το προϊόν SPI 3,12 ιντσών OLED έχει χαμηλότερη κατανάλωση ενέργειας - μειώνοντας τις εκπομπές CO2.
| Προϊόν: |
3.12 ιντσών παθητικό OLED |
| Ψήφισμα: |
Ανάλυση 256x64 Pixels |
| Διασύνδεση: |
Παράλληλο, SPI Προαιρετικό |
| Τρόπος εμφάνισης: |
Παθητική μήτρα |
| Χρώμα εμφάνισης: |
Λευκό, Κίτρινο |
| Οπτική: |
Όλες οι οπτικές γωνίες |
| Ενεργός χώρος: |
76.78 (W) X 19.18 (H) |
| Σχεδιασμός Dim.: |
88.00 (W) X27.80 (H) |
| Πίτσα των Pixel: |
00,30 (W) × 0,30 (H) |
| Εργασιακή θερμοκρασία: |
-40°C έως +80°C |
| Θερμοκρασία αποθήκευσης |
-40°C έως +85°C |
| Δυναμική τάση τροφοδοσίας: |
2.4 - 3,5V |
| Τύπος σύνδεσης μονάδας: |
Σύνδεση Plug-in |
| Διοικητικός παράγοντας |
SSD1322 |
| Αριθμός πιν: |
30 πινάκια |
| Τύπος συσκευασίας IC: |
ΔΕΠ |
| Υπηρεσία: |
1/64 |
| Συμμόρφωση: |
Συμμόρφωση με τα πρότυπα REACH & RoHS |
UG-5664ASWEF01 3.12" ίντσες 256x64 Pixels Ανάλυση COF OLED οθόνη με SSD1322 Παράλληλο SPI IIinterface Drawing
Χαρακτηριστικά DC
Εκτός εάν ορίζεται διαφορετικά, τάση που αναφέρεται στο VSS· VDD = 2,5V, VCI = 2,8V, VCC = 12,0V, IREF = 10uA,
(Ta = 22±3°C, 60±10% RH)
Χαρακτηριστικά AC
Προϋποθέσεις:Η τάση αναφέρεται στο VSS, VDD=2,4 έως 2,6VVCI=2,4 έως 3,5V, TA = 25C
Σημείωση:
(1) Το FOSC σημαίνει τιμή συχνότητας του εσωτερικού ταλαντωτή και η τιμή μετριέται όταν η εντολή B3h A[7:4] είναι σε προεπιλεγμένη τιμή.
(2) D: αναλογία διαίρεσης (προεπιλεγμένη τιμή = 2). K: αριθμός ρολογιών εμφάνισης ανά περίοδο σειράς (προεπιλεγμένη τιμή = 138)
Παρακαλείσθε να ανατρέξετε στο σημείο (Διαστοιχία διαίρεσης ρολογιού οθόνης/Συχνότητα ταλαντωτή, B3h) για λεπτομερή περιγραφή.
Ηλεκτροοπτικά χαρακτηριστικά
Όλα τα παρακάτω δεδομένα βασίζονται στην κατάσταση (Ta = 22±3°C, 60±10% RH).

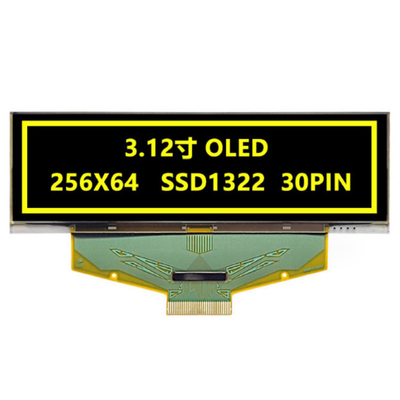

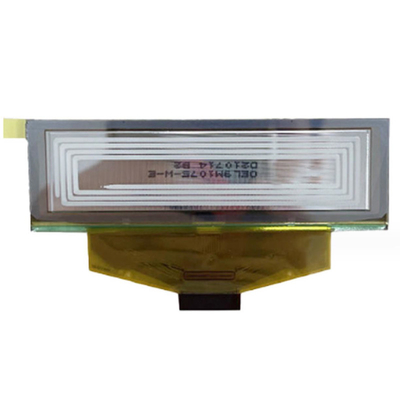

UG-5664ASWEF01 3.12" ίντσες 256x64 Pixels Ανάλυση COF OLED οθόνη με SSD1322 Παράλληλη SPI IIinterface Εικόνα προϊόντος
Η SAEF Technology είναι επαγγελματίας προμηθευτής OLED μονάδων
Παρέχουμε ένα ευρύ φάσμα προτύπων παθητικής μήτρας OLED (PMOLED) / OLED dot matrix display και προσαρμοσμένου σχεδιασμού Μοδίων OLED χαρακτήρων, γραφικών οθονών OLED και πάνελ οθόνων OLED.Η μηχανική δομή περιλαμβάνει Chip on Board (COB)Οι πελάτες μπορούν να αναβαθμίσουν τις εφαρμογές από STN LCD σε οθόνες OLED εύκολα.:
· Ταχύτερος χρόνος απόκρισης ∆εξεί +25 °C 10 μsec.
· Απεριόριστη γωνία θέασης έως 175 μοίρες
· Λεπτός Δεν χρειάζεται φως πίσω, αυτοεκπέμπει
· Υψηλή φωτεινότητα
· Υψηλή αναλογία αντίθεσης000∙
· Γενική θερμοκρασία λειτουργίας -40 °C ~ 80 °C
· Λιγότερη κατανάλωση ενέργειας
Οι γραφικές οθόνες OLED της SAEF Technology είναι διαθέσιμες σε τρεις μηχανικές δομές, συμπεριλαμβανομένων της τεχνολογίας COB, COG και TAB παθητικής μήτρας.Διαθέσιμη μονοχρωματική οπτική ανάλυση OLED σε οθόνη 50x16 OLED, 64x128 OLED, 100x16 OLED, 100x32 γραφική OLED, 200x16 γραφική OLED, OLED 128x32, OLED οθόνη 128x64, OLED 128x128, και 256x64 OLED οθόνη.Οι γραφικές οθόνες OLED της γκάμας προϊόντων SAEF έχουν ενσωματωμένους ελεγκτές και οι διεπαφές περιλαμβάνουν παράλληλεςΟι ενότητες αυτές OLED έχουν προωθηθεί τάσεις 3V, ή 5V ανάλογα με την ανάλυση / χρώμα.
Η SAEF προσφέρει ένα ευρύ φάσμα OLED μονάδων οθόνης μεγέθους από 0,42 " έως 5,5 " OLED, όπως 0,42" μικρο OLED οθόνη, 0,49" OLED οθόνη, 0,5" OLED οθόνη, 0,54" OLED οθόνη, 0,66" mini OLED οθόνη,0,69" OLED, 0,77" OLED οθόνη, 0,87" OLED οθόνη μοντέλο0,91" OLED οθόνη, 0,95" OLED, 0,96" OLED οθόνη, 1,5" OLED οθόνη, 2" OLED, 2,4" OLED, 2,7" OLED οθόνη, 3.12" OLED οθόνη, 5.Οθόνη OLED 5", και προσαρμοσμένες λύσεις σχεδιασμού.
