24 χαρακτήρες 2 γραμμές 24x2 χαρακτήρες LCM Μονάδα 5V FSTN Μπλε/Γκρι λειτουργία AIP31066 Ή ισοδύναμος ελεγκτής IC Περιγραφή προϊόντος
Το SF2402A είναι ένα μοντέλο οθόνης LCD 24x2 χαρακτήρα που είναι ενσωματωμένο με IC ελεγκτή AIP31066. Η προεπιλεγμένη διεπαφή του είναι παράλληλη 8-bit και επιλογή τροφοδοσίας 5V ή 3.3V.Αυτή η οθόνη LCD 24x2 SF2402A είναι διαθέσιμη χωρίς φως ή με επιλογές λευκού φώτου LEDΤο SF2402A 24x2 LCM διατίθεται σε διάφορα χρώματα οθονών LCD, συμπεριλαμβανομένων των επιλογών γκρι, κίτρινου/πράσινου και μπλε LCD και μπορεί να λειτουργεί σε θερμοκρασίες από -20 °C έως +70 °C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -30°C έως +80°C, το ενσωματωμένο σύνολο χαρακτήρων του υποστηρίζει επιλογές Αγγλικών/Ιαπωνικών, Αγγλικών/Δυτικών Ευρωπαϊκών, Αγγλικών/Σκανδιναβικών Ευρωπαϊκών ή Αγγλικών/Κυριλλικών (Ρωσικά).
Η τυπική ανάλυση οθόνης χαρακτήρων περιλαμβάνει οθόνη οθόνης οθόνης 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD.Οι ενότητες LCD χαρακτήρων είναι διαθέσιμες σε τύπους COB και COG με διαφορετικές διεπαφές στο 8080Οι ενότητες εμφάνισης χαρακτήρων SPI,I2C.LCD είναι σε οθόνες LCD STN/FSTN/FFSTN με διαφορετικό φως LED σε κίτρινο-πράσινο, λευκό και μπλε χρώμα.ΕυρωpiαϊκόΠροσφέρουμε οθόνες χαρακτήρων με τάση λειτουργίας 5V ως πρότυπο και 3V ή 3.Οι επιλογές 6V είναι επίσης διαθέσιμες κατόπιν αιτήματος..
Χαρακτηριστικά:
| Προϊόν: |
24X2 χαρακτήρας LCM |
Χαρακτήρες / στήλες: |
24 χαρακτήρες X 2 γραμμές |
| Τύπος οθόνης LCD: |
FSTN, θετικό/αρνητικό, μεταδοτικό |
Χρώμα φωτισμού: |
Λευκό, μπλε, κίτρινο, κόκκινο, πράσινο |
| Δραστηριακή τάση: |
5V Προαιρετικά |
Οπτική: |
6- Τι ώρα είναι; |
| Σχεδιασμός Dim.: |
118 ((L) X 36 ((W) X 11 ((T) Μμ |
Περιοχή παρακολούθησης: |
93.5 × 16.0 χιλιοστά |
| Πίτσα χαρακτήρα: |
3.7×5.95 |
Μέθοδος οδήγησης: |
Ασφάλεια, 1/6 |
| Εργασιακή θερμοκρασία: |
-20°C έως +70°C |
Θερμοκρασία αποθήκευσης |
-30°C έως +80°C |
| Αριθμός πιν: |
16 καρφίτσες |
Ελεγκτής: |
AIP31066 ή ισοδύναμο |
| Διασύνδεση: |
6800 Σειριακή 8-bit/4-bit MPU διεπαφή |
Συμμόρφωση: |
Συμμόρφωση με τα πρότυπα REACH & RoHS |
Για την παροχή αναφοράς στο V0.The πρέπει να συνδεθεί ένας μεταβλητός αντίστοιχος στο LCD module.
Η συνιστώμενη τιμή του μεταβλητού αντίστασης είναι 10K έως 20K.
Βασική ρύθμιση
Για την ορθή λειτουργία της μονάδας LCD και την παροχή κανονικής οθόνης, χρησιμοποιήστε την ακόλουθη
ρύθμιση:
一N=1, 2-γραμμική οθόνη
一F=0, 5×8 γραμμές με κουκίδες
一D=1, προβολή
Σημείωση:
1Αυτές οι ρυθμίσεις/αρχισμοί πρέπει να εκδίδονται στη μονάδα LCD κατά την εκκίνηση.
1Βλέπε την ενότητα Δείξεις εντολών για λεπτομέρειες.
Επαναφορά της μονάδας LCD
Όταν ενεργοποιείται η παροχή ενέργειας VDD και VSS, η μονάδα LCD θα εκτελέσει τη ρουτίνα επαναφοράς
Μετά την επαναφορά της ρουτίνας, η κατάσταση της μονάδας LCD θα
Ακολουθήστε:
一N=1, 2-γραμμική οθόνη
1 Δείχνει καθαρά
一DL=1, 8-bit διεπαφή
一F=0, γραμματοσειρά 5×8 σημείων
1D=0, Εμφάνιση εκτός
一C=0, Δείκτης απενεργοποιημένος
1B=0, σβήνει.
1I/D=1, αύξηση κατά 1
一S=0, χωρίς μετατόπιση
Σημείωση:
Η ρουτίνα επαναφοράς δεν μπόρεσε να δημιουργήσει την βασική ρύθμιση.

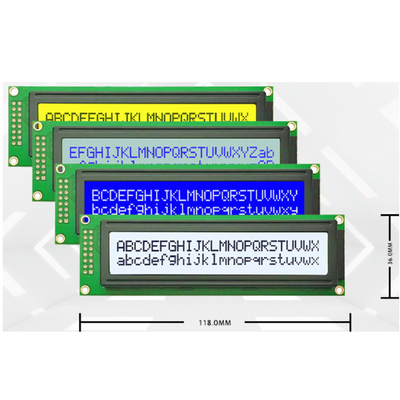

24 χαρακτήρες 2 γραμμές 24x2 χαρακτήρες LCM Μονάδα 5V FSTN Μπλε/Γκρι λειτουργία AIP31066 Ή ισοδύναμος ελεγκτής IC Σχέδιο προϊόντος και διεπαφή πιν

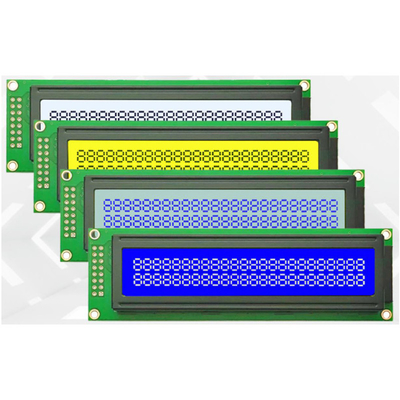

24 χαρακτήρες 2 γραμμές 24x2 χαρακτήρες LCM Μοντέλο 5V FSTN Γαλάζια/Γκρι λειτουργία AIP31066 Ή ισοδύναμο IC ελεγκτήΕικόνα προϊόντος
