Ας ρίξουμε μια ματιά στα χαρακτηριστικά της οθόνης LCD 1621-τμήμα
* Δραστηριακή τάση 2,4 - 5,2V * Ενσωματωμένος οσκιλητής RC 256KHz
* Μπορεί να συνδεθεί εξωτερικό τσιπ 32KHz ή είσοδος πηγής συχνότητας 256KHz
* Επιλέξιμη 1/2bais ή 1/3bais προκατάληψη και κύκλος εργασίας 1/2duty, 1/3duty, 1/4duty
* Πηγή συχνότητας χρονολογικής βάσης στο τσιπ
* Το κουδούνι μπορεί να επιλεγεί με δύο συχνότητες
* Ενσωματωμένη γεννήτρια χρονολογικής βάσης και χρονόμετρος WDT
* Έξοδος υπερέκτασης χρονομέτρου ή ρολόι ρολόι
* Οκτώ πηγές ρολογιού χρονομέτρου / ρολόι ρολόι
* Ένα 32secX 4com LCD driver με ενσωματωμένη 32X 4bit μνήμη RAM οθόνης
* Τετρασύρματη σειριακή διεπαφή /CS, DATA, WR, RD, γενικά μη χρησιμοποιούμενη από την RD
* Η συχνότητα της οδήγησης LCD στο τσιπ δεν ρυθμίζεται στα 64HZ
* Χαρακτηριστικά διαμόρφωσης λογισμικού: κατάσταση δεδομένων και κατάσταση εντολών δύο εντολές
* Παρέχονται πινάκια VLCD για τη ρύθμιση της τάσης λειτουργίας της LCD (ρύθμιση αντίθεσης)

Αντίσταση λογικού πίνακα LCD

Η μνήμη του HT1621 αντιστοιχεί στον λογικό πίνακα στην παραπάνω εικόνα.

Το HT1621 αντιστοιχεί σε 32 διευθύνσεις και κάθε διεύθυνση αντιστοιχεί σε 4 δεδομένα COM
Για παράδειγμα, εάν μια διεύθυνση 0 γράφεται σε 0X08 T1 του SGE0 είναι αναμμένο
Γράψτε 0X01 αντιστοιχεί στο φως 1F του SGE0
Γράψτε 0X02 φωτεινότητα 1G που αντιστοιχεί σε SGE0
Γράψτε 0X07 1E, 1G, και 1F του SGE0 φωτίζονται μαζί
Γράψτε 0X0F Όλα τα 1E, 1G, 1F και T1 του SGE0 είναι φωτεινά

Το HT1621 μπορεί να γραφτεί διαδοχικά, και είναι καλύτερο να γράφετε δύο διευθύνσεις κάθε φορά, έτσι ώστε να είναι εύκολο να κάνετε ένα τραπέζι τραπέζι, και είναι εύκολο να γράψετε.
Για παράδειγμα, οι δύο πρώτες διευθύνσεις γράφονται 0XF7 που αντιστοιχούν σε SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B και 1A είναι όλα αναμμένα, έτσι ώστε να εμφανίζεται ένας πλήρης χαρακτήρας "8".

Για την κατασκευή της οθόνης LCD, οι εν λόγω οδηγίες πρέπει να είναι γραμμένες στην εκκίνηση του διαλειτουργικού συστήματος.

Πρώτα, ας καταλάβουμε τι είναι οδηγίες και τι είναι δεδομένα.
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Τα πρώτα τρία ψηφία του 100 είναι τα bits σημαίας της εντολής, και τα τελευταία 9 bits είναι οι τιμές εντολής
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Τα πρώτα τρία ψηφία 101 είναι τα bits σημαίας των δεδομένων, και τα τελευταία 8 bits είναι τα δεδομένα
Δηλαδή, βλέποντας τα τρία πρώτα ψηφία του 100 αντιπροσωπεύει την οδηγία, και βλέποντας τα τρία πρώτα ψηφία του 101 αντιπροσωπεύει τα δεδομένα

Οι ακόλουθες τέσσερις εντολές πρέπει να γραφτούν στη λειτουργία εκκίνησης
1. SYS EN 100 0000 - 0001- X Οδηγία 0X01 (Ανοικτός κλειστός ταλαντωτής συστήματος)
2. BIAS 100 0010 - abXc - X εντολή
Εδώ είναι μια εξήγηση: C = 1 είναι LCD1 / 3 προκατάληψη, C = 0 είναι LCD1/2 προκατάληψη
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - X Οδηγία 0X01 (Εσωτερικό ρολόι) X: Δεν με νοιάζει
4. LCDON 100 0000 - 0011 - X Οδηγία 0X01 (Αναστρέψτε την οθόνη LCD) X:

Εδώ είναι μια εξήγηση του κώδικα του προγράμματος μου C

#συμπεριλαμβάνει
#συμπεριλαμβάνει
#DefineUcharΑνεγεγραμμένο char
#define uint unsigned int Ορίστε το
#defini _Nop() _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_()
#define BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#defining SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 off oscillator system oscillator and LCD bias generator Οσκιλητής συστήματος και γεννήτρια παραμερισμού LCD
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 Ενεργοποιήστε τον ταλαντωτή συστήματος
#defin LCDOFF 0X04 //0b100 - 0000- 0010 - 0 εκτός οθόνης LCD
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 Ανοίξτε την οθόνη LCD
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 εξωτερικό ρολόι
#define RC256 0X18 //0b100 - 0001 - 1000 - 0 εσωτερικό ρολόι
#define TONEOFF 0X10 //0b1000 0001 0000 Απενεργοποιήστε την έξοδο ήχου
#define WDTDIS 0X0A //0b1000 0000 1010 Απαγορεύονται τα σκυλιά παρακολούθησης
HT1621 bit ελέγχου (προσδιορισμός διεπαφής μονάδας LCD, αλλαγή ανάλογα με τις δικές σας ανάγκες)
sbit DAT=P1^0;
sbit wr=P1^1;
sbit CS1=P1^2;
uchar πίνακας κωδικών[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}; 0---9 πίνακας

Η λειτουργία καθυστέρησης 1 μας καθυστερεί.
Ακυρώνει την καθυστέρηση.
{
ενώ ((-- μας);
}
Εργασία καθυστέρησης 2 ////
ακατάλληλη καθυστέρηση (DelayMS))
{
ι, ι;
για ((i=0; iγια ((j=0; j<65; j++)
;
Απαγορεύεται η πρόσληψη ατόμων που δεν είναι μέλη της οικογένειας.
Ονομασία λειτουργίας: void Ht1621Wr_Data ((uchar Data,uchar cnt)
Για τη συγγραφή λειτουργιών δεδομένων, cnt είναι ο αριθμός των bits δεδομένων που πρέπει να μεταδοθούν, και τα δεδομένα μεταδίδονται πρώτα στα υψηλά bits
Επικεφαλής της Εθνικής Αεροπορίας.

άκυρο Ht1621Wr_Data ((uchar Δεδομένα,uchar cnt)
{
το άρθρο 1 στοιχείο α)
για (i=0;i
{
ε = 0,
αν (Data&0x80)
DAT=1;
Άλλα
DAT=0·
wr=1;
Δεδομένα <<=1;
}
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

Ονομασία λειτουργίας: void ht1621WrCmd(uchar cmd)
Περιγραφή: Γράψτε οδηγίες
Επικεφαλής της Εθνικής Αεροπορίας.
άκυρο Ht1621WrCmd(uchar Cmd)
{
CS1=0; Επιλογή κομματιών CS χαμηλή και αποτελεσματική
_Όχι();
Ht1621Wr_Data ((0x80,3); Γράψτε εντολή σημαία 100
Ht1621Wr_Data ((Cmd,9); Γράψτε δεδομένα εντολής
CS1=1; Επιλογή κομματιών CS υψηλό κλείσιμο
_Όχι();
Απαγορεύεται η πρόσληψη ατόμων που δεν είναι μέλη της οικογένειας.
Ονομασία λειτουργίας: void ht1621WrOneData ((χρησιμοποιήστε τα δεδομένα)
Γράψτε ένα κομμάτι των δεδομένων,
1Γράψε πρώτα το κομμάτι αναγνώρισης των 101 δεδομένων.
2Γράψε την διεύθυνση ξανά.
3Τέλος, γράψτε τα δεδομένα που θα εμφανιστούν
Επικεφαλής της Εθνικής Αεροπορίας.
άκυρο Ht1621WrOneData ((επίσημη διεύθυνση,επίσημη ταυτότητα)
{
CS1=0;
Ht1621Wr_Data ((0xa0,3); Γράψτε σημαία δεδομένων 101
Ht1621Wr_Data(Addr<<2,6); Γράψτε δεδομένα διεύθυνσης
Ht1621Wr_Data(Data,8); Γράψτε δεδομένα, εδώ είναι δύο διευθύνσεις που γράφονται μαζί σε 8 bits
CS1=1;
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

Ονομασία λειτουργίας: void ht1621WrAllData ((uchar addr,uchar p)
Περιγραφή: Το bit δεδομένων του HT1621 είναι 4 bits μία διεύθυνση,
Πάνω μιλήσαμε για την καταγραφή δύο bits κάθε φορά, και τα δεδομένα είναι 8 bits.
Τα επάνω τέσσερα ψηφία αντιστοιχούν στην υψηλή διεύθυνση. Το τέταρτο ψηφίο αντιστοιχεί στην χαμηλή διεύθυνση.
Επικεφαλής της Εθνικής Αεροπορίας.
άκυρο Ht1621WrAllData ((αποκλεισμός διεύθυνσης, αποκλεισμός p)
{
το άρθρο 1 στοιχείο α)
CS1=0;
Ht1621Wr_Data ((0xa0,3); Γράψτε σημαία δεδομένων 101
Ht1621Wr_Data(Addr<<2,6); Γράψτε δεδομένα διεύθυνσης
για (i=0; i<16; i++)
{
Ht1621Wr_Data(p,8); Γράψτε δεδομένα 16X8=128bit
}

για (i=0; i<32; i++)
Εδώ είναι ένα τετρα-bit, τετρα-bit γράψιμο δεδομένων
Ht1621Wr_Data(p,4); Γράψτε δεδομένα 32X4=128bit
- Ναι.

CS1=1;
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
Όνομα λειτουργίας: void Ht1621_Init(void) www.xyhlcd.com
Περιγραφή: Μετά την εκκίνηση, η οθόνη LCD μπορεί να λειτουργήσει κανονικά
Επικεφαλής της Εθνικής Αεροπορίας.
κενό Ht1621_Init(κενό)
{
CS1=1;
DAT=1;
Η καθυστέρηση χρόνου καθιστά σταθερή την τάση λειτουργίας του LCD
Ht1621WrCmd(BIAS); ρυθμίσεις BIAS
Ht1621WrCmd(RC256); Χρησιμοποιήστε εσωτερικό ταλαντωτή
Ht1621WrCmd(SYSEN); Ενεργοποιήστε τον ταλαντωτή συστήματος
Ht1621WrCmd(LCDON); Ενεργοποιήστε την οθόνη LCD
Σωστά, ναι.
Όνομα λειτουργίας: xianshi_1 (())
Οι πελάτες μπορούν να ακολουθήσουν τις δικές τους ανάγκες, να συμπληρώσουν απευθείας τα δεδομένα και να εμφανιστούν
- Ναι, ναι, ναι.
Άκυρο xianshi_1 ((()
{
- Ναι, ναι.
Ht1621WrOneData(0, πίνακας[0]); Δείξτε 0
Ht1621WrOneData ((2, πίνακας[1]); Δείξτε 1
Ht1621WrOneData( 4, πίνακας[2]
Ht1621WrOneData ((6, πίνακας[3]); Δείξτε 3
:
:
:Ht1621WrOneData( 12, πίνακας[8]
Ht1621WrOneData( 14, πίνακας[9]
}

Άκυρο XUNHUN_XIANSHI ((Uchar Lenth,Uchar Time)
{
α,β,δ,δ,δ
για (i=0; i{
t=0x01;
για (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t) ·
t<<=1;
t ∆ = 0x01;
καθυστέρησηMS(χρόνος) ·
}
}
}

Αδειάστε το κύριο
{
Ht1621_Init(); Η ενεργοποίηση αρχίζει το LCD
Η καθυστέρηση σταθεροποιεί την εκκίνηση
ενώ ((1)
{
Ht1621WrAllData00(0,0X00); Διαγράψτε τα δεδομένα του μητρώου 1621 σε 0.
καθυστέρησηMS ((400);
Ht1621WrAllData00(0,0XFF); Τα δεδομένα του μητρώου 1621 συμπληρώνονται ως 1.
καθυστέρησηMS ((800);
Ht1621WrAllData00(0,0X00); Διαγράψτε τα δεδομένα του μητρώου 1621 σε 0.
καθυστέρησηMS ((400);
Xianshi_1(); Εδώ ο πελάτης μπορεί να καθορίσει πώς εμφανίζεται.
καθυστέρησηMS ((800);
XUNHUN_XIANSHI (32,100) /// Ένα τμήμα πένας εμφανίζεται σε κύκλο τμήματος πένας με 32 διευθύνσεις σε διαστήματα 100 ms.
καθυστέρησηMS ((800);
}
}

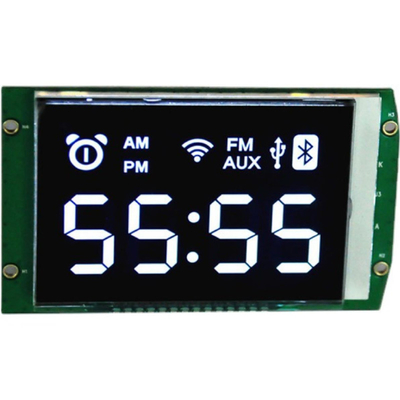

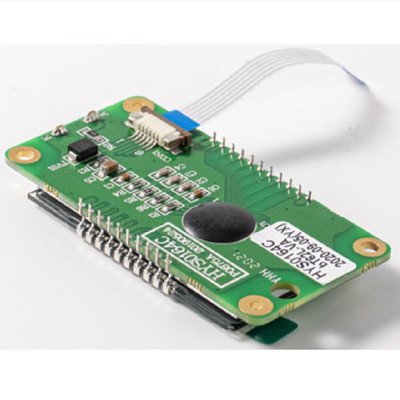

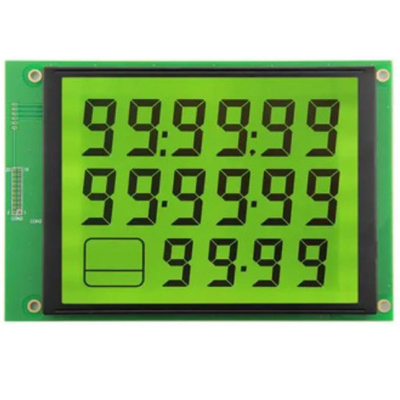

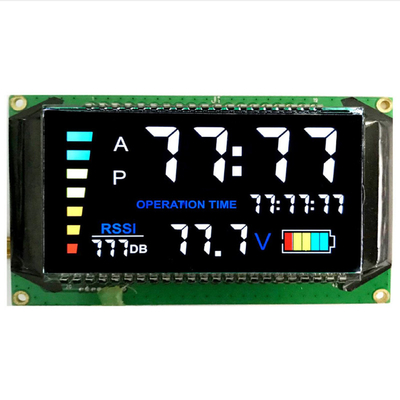

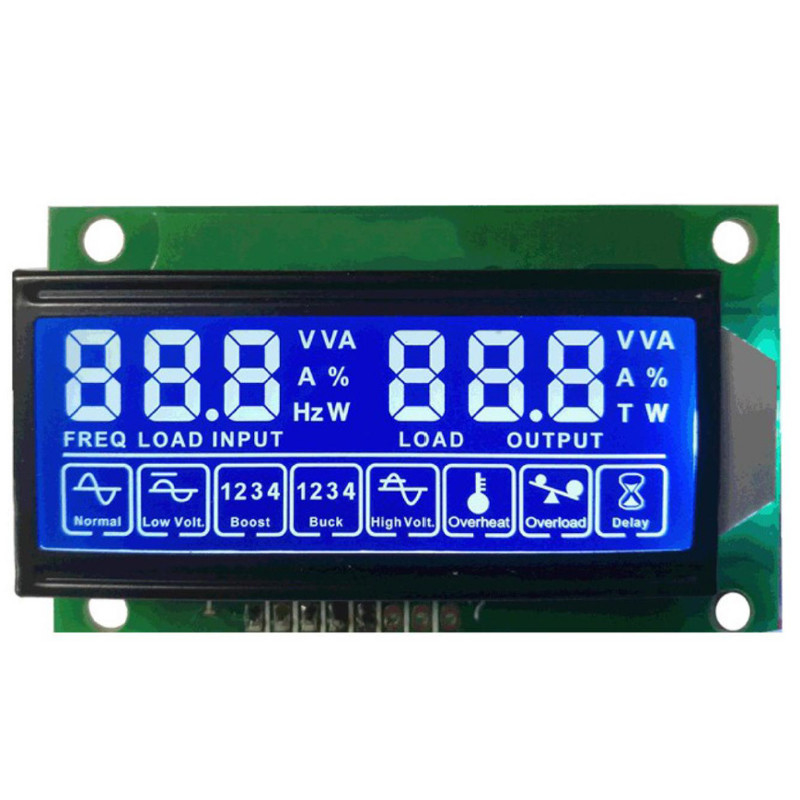

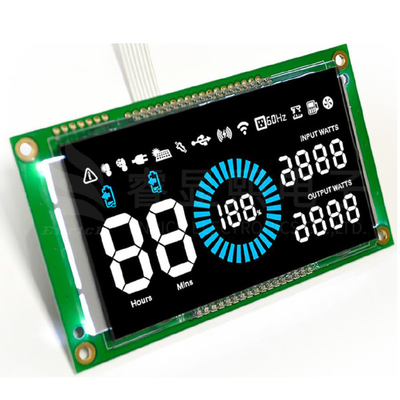

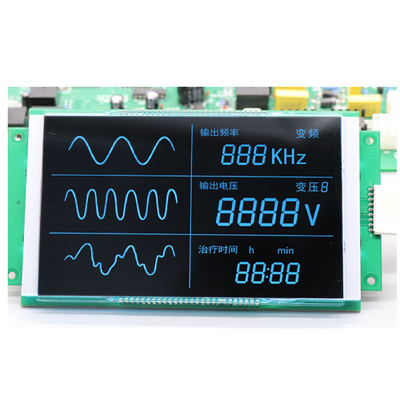

HT1621 Κωδικός τμήματος ελεγκτή Μονάδα οθόνης LCD, Προσαρμόστε το τμήμα οθόνης LCD με εικόνες προϊόντων με φως φόντου
