Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη τμήματος LCD | Τρόπος εμφάνισης: | Θετικό/Αρνητικό, Αναστολή/Αναστολή |
|---|---|---|---|
| Συνθήκη οδήγησης: | 1/8 δασμός ή Προσαρμόσιμο | Δραστηριακή τάση: | 3.0 β |
| Οπτική: | 6:00 | Τύπος οθόνης: | Αντανακλαστικό / Αντανακλαστικό / Μεταδοτικό |
| Μέγεθος: | Προσαρμόσιμη | Πίσω φωτισμός: | Λευκό / Κίτρινο / Μπλε / Κίτρινο |
| θερμοκρασία λειτουργίας: | -30°C σε +80°C | Θερμοκρασία αποθήκευσης.: | -35°C σε +85°C |
| Σύνδεση: | σύνδεση με μεταλλικές καρφίτσες | Διάστημα σημείων: | 0.1 mm |
| Χρόνος απόκρισης: | 0,1 κα | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | ST7035 Εικονική οθόνη LCD,Προσαρμοσμένη οθόνη LCD αρνητικού τμήματος,HT1621 Εικονική οθόνη LCD |
||
HT1621 Μοντέλο οθόνης LCD με τμήμα ελεγκτή, προσαρμογή οθόνης LCD με τμήμα με φως πίσω
Ας ρίξουμε μια ματιά στα χαρακτηριστικά της οθόνης LCD 1621-τμήμα
* Δραστηριακή τάση 2,4 - 5,2V * Ενσωματωμένος οσκιλητής RC 256KHz
* Μπορεί να συνδεθεί εξωτερικό τσιπ 32KHz ή είσοδος πηγής συχνότητας 256KHz
* Επιλέξιμη 1/2bais ή 1/3bais προκατάληψη και κύκλος εργασίας 1/2duty, 1/3duty, 1/4duty
* Πηγή συχνότητας χρονολογικής βάσης στο τσιπ
* Το κουδούνι μπορεί να επιλεγεί με δύο συχνότητες
* Ενσωματωμένη γεννήτρια χρονολογικής βάσης και χρονόμετρος WDT
* Έξοδος υπερέκτασης χρονομέτρου ή ρολόι ρολόι
* Οκτώ πηγές ρολογιού χρονομέτρου / ρολόι ρολόι
* Ένα 32secX 4com LCD driver με ενσωματωμένη 32X 4bit μνήμη RAM οθόνης
* Τετρασύρματη σειριακή διεπαφή /CS, DATA, WR, RD, γενικά μη χρησιμοποιούμενη από την RD
* Η συχνότητα της οδήγησης LCD στο τσιπ δεν ρυθμίζεται στα 64HZ
* Χαρακτηριστικά διαμόρφωσης λογισμικού: κατάσταση δεδομένων και κατάσταση εντολών δύο εντολές
* Παρέχονται πινάκια VLCD για τη ρύθμιση της τάσης λειτουργίας της LCD (ρύθμιση αντίθεσης)
Αντίσταση λογικού πίνακα LCD
Η μνήμη του HT1621 αντιστοιχεί στον λογικό πίνακα στην παραπάνω εικόνα.
Το HT1621 αντιστοιχεί σε 32 διευθύνσεις και κάθε διεύθυνση αντιστοιχεί σε 4 δεδομένα COM
Για παράδειγμα, εάν μια διεύθυνση 0 γράφεται σε 0X08 T1 του SGE0 είναι αναμμένο
Γράψτε 0X01 αντιστοιχεί στο φως 1F του SGE0
Γράψτε 0X02 φωτεινότητα 1G που αντιστοιχεί σε SGE0
Γράψτε 0X07 1E, 1G, και 1F του SGE0 φωτίζονται μαζί
Γράψτε 0X0F Όλα τα 1E, 1G, 1F και T1 του SGE0 είναι φωτεινά
Το HT1621 μπορεί να γραφτεί διαδοχικά, και είναι καλύτερο να γράφετε δύο διευθύνσεις κάθε φορά, έτσι ώστε να είναι εύκολο να κάνετε ένα τραπέζι τραπέζι, και είναι εύκολο να γράψετε.
Για παράδειγμα, οι δύο πρώτες διευθύνσεις γράφονται 0XF7 που αντιστοιχούν σε SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B και 1A είναι όλα αναμμένα, έτσι ώστε να εμφανίζεται ένας πλήρης χαρακτήρας "8".
Για την κατασκευή της οθόνης LCD, οι εν λόγω οδηγίες πρέπει να είναι γραμμένες στην εκκίνηση του διαλειτουργικού συστήματος.
Πρώτα, ας καταλάβουμε τι είναι οδηγίες και τι είναι δεδομένα.
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Τα πρώτα τρία ψηφία του 100 είναι τα bits σημαίας της εντολής, και τα τελευταία 9 bits είναι οι τιμές εντολής
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Τα πρώτα τρία ψηφία 101 είναι τα bits σημαίας των δεδομένων, και τα τελευταία 8 bits είναι τα δεδομένα
Δηλαδή, βλέποντας τα τρία πρώτα ψηφία του 100 αντιπροσωπεύει την οδηγία, και βλέποντας τα τρία πρώτα ψηφία του 101 αντιπροσωπεύει τα δεδομένα
| Προϊόν: | HT1621 LCD τμήματος ελεγκτή | Τρόπος εμφάνισης: | Θετικό/Αρνητικό, Αναστολή/Αναστολή |
|---|---|---|---|
| Κατάσταση οδήγησης: | 1/8 Ασφάλεια ή Προσαρμογή | Δραστηριακή τάση: | 30,0 V |
| Οπτική: | 6:00 ή κατανοητό | Τύπος οθόνης: | Αντανακλαστικό / Αντανακλαστικό / Μεταδοτικό |
| Μέγεθος: | Προσαρμόσιμη | Πίσω φωτισμός: | Λευκό / Κίτρινο / Μπλε / Κίτρινο |
| Εργασιακή θερμοκρασία: | -30°C έως +80°C | Θερμοκρασία αποθήκευσης | -35°C έως +85°C |
| Σύνδεση: | Σύνδεση μεταλλικής καρφίτσας | Διάστημα σημείων: | 0.1 mm |
| Χρόνος απόκρισης: | 0.1 ms | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |

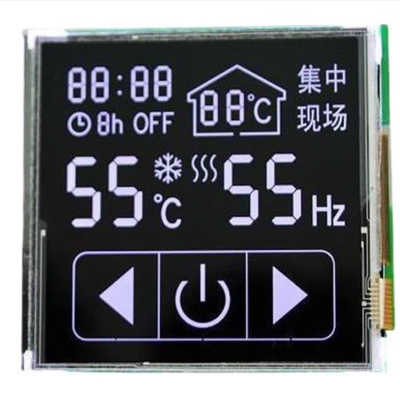

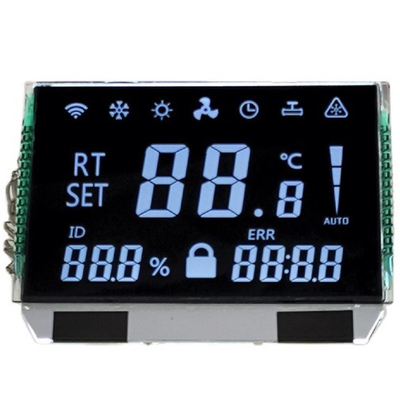

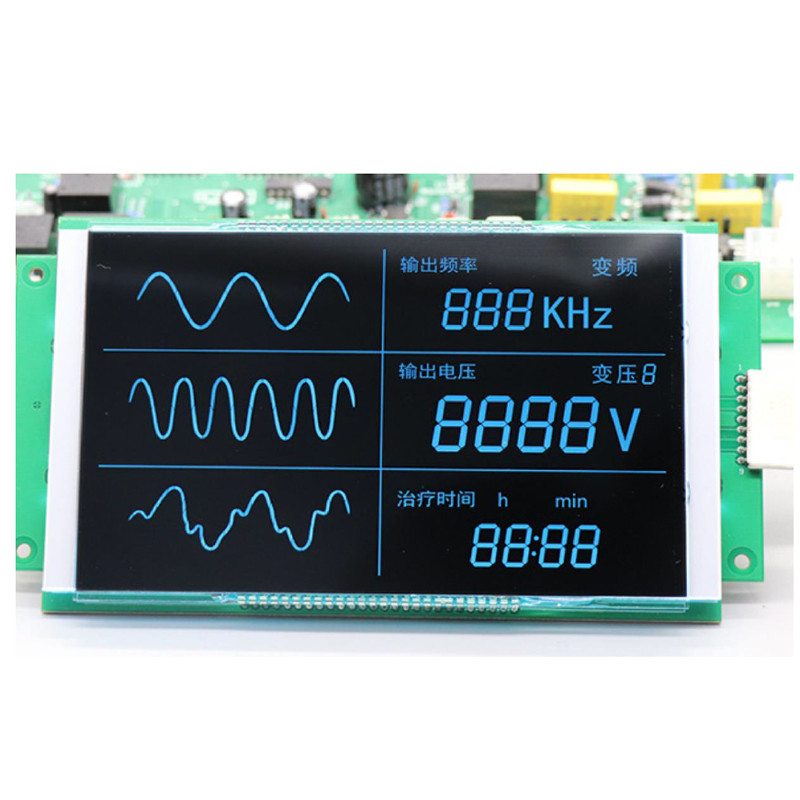

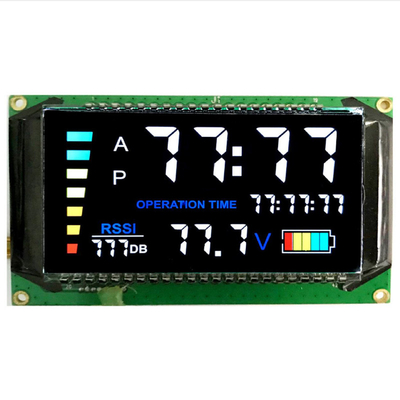

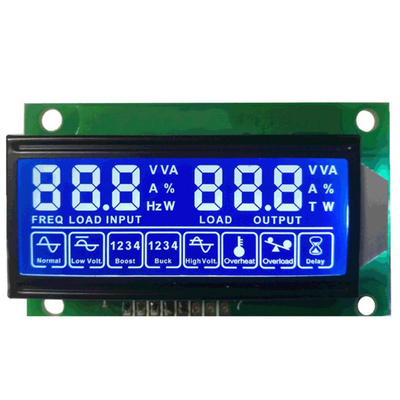

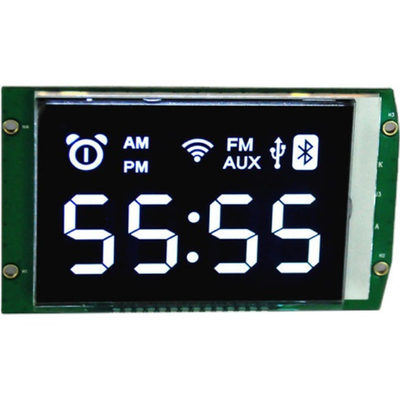

Προσαρμοσμένη αρνητική οθόνη VATN LCD με ελεγκτή HT1621 ST7035 Εικόνες προϊόντων
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Γιατί να μας επιλέξετε;
Παρέχουμε προσαρμοσμένη λύση LCD Display
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2.Σύνορες λύσεις για οθόνες αφής και οθόνες
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων αντισταθμιστικών και χωρητικών λύσεων πολυ-αγγίγματος, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3.Ασφάλεια της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001: 2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4.Προμήθεια μακροπρόθεσμα
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
Κλειδιά αναζήτησης: TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, μετρητές θερμοκρασίας και υγρασίας LCD, ηλεκτρονικές κλίμακες LCD, πολυμετρικό LCD, έξυπνο μετρητή LCD, μετρητή νερού LCD,LCD μετρητή αερίου, τραπεζικό ταμείο LCD, ταμειακό μηχάνημα LCD, μηχανές αποθέματος LCD, τηλέφωνο LCD, walkie-talkie LCD, μασάζ LCD, δρομολόγιο LCD, λίπος LCD μετρητή, κλιματιστικό LCD, Audio LCD.LCD μικροκυμάτων. τηλεχειριστή LCD, μηχανή μάθησης LCD, ηλεκτρονικό λεξικό LCD, MP3 LCD, υπολογιστή, πίνακα ελέγχου LCD, μηχανή ανεφοδιασμού με CNC LCD, βιομηχανικός υπολογιστής LCD, κονσόλα παιχνιδιών LCD,LCD διαρκούς ημερολογίου, LCD ρολογιού, LCD οργάνων, LCD ιατρικής συσκευής, LCD θερμοστάτη, LCD οικιακής συσκευής, LCD ανελκυστήρα, LCD για ανελκυστήρα.
