Η USB PCAP TFT οθόνη 15.6 ιντσών, Κίνα εξωτερική οθόνη LCD EDP 15.6 ιντσών TFT με 1000 νιτ φωτεινότητα επιφάνειας

Η USB PCAP TFT οθόνη 15.6 ιντσών, Κίνα εξωτερική οθόνη LCD EDP 15.6 ιντσών TFT με 1000 νιτ φωτεινότητα επιφάνειαςΠεριγραφή του προϊόντος

Η οθόνη SFTO1560SMT-7050A3-N PCAP TFT είναι μια 15.6 ιντσών έγχρωμη ενεργή μήτρα TFT LCD μονάδα που χρησιμοποιεί άμορφα TFTs του πυριτίου (Thin Film Transistors) ως ενεργές συσκευές μετάδοσης.6 ιντσών διαγώνια μετρούμενη ενεργή περιοχή με ανάλυση Full-HD (1920 οριζόντια με 1080 κατακόρυφη συστοιχία pixel)Κάθε pixel χωρίζεται σε κόκκινες, πράσινες, μπλε κουκίδες που είναι διατεταγμένες σε κατακόρυφη λωρίδα και η ενότητα αυτή μπορεί να εμφανίσει 16,7M ((Στρογγυλοποιημένο) ((6bit+2FRC) χρώματα και χρωματική γκάμα 45%.Ο οδηγός LED για την οδήγηση πίσω από το φως είναι κατασκευασμένο σε αυτό το μοντέλο.

Η οθόνη SFTO1560SMT-7050A3-N PCAP TFT παρουσιάζει γραφικά και κείμενα σε 1920×3×1080 dotpanel με 16,7M ((8bit) χρώματα χρησιμοποιώντας το eDP (Embedded Display Port) Ver1.2 interface και παρέχοντας +3.Τροφοδοτική τάση 3VDC για οδήγηση πίνακα TFT-LCDΣε αυτό το SFTO1560SMT-7050A3-N TFT-LCD πάνελ, έχουν ενσωματωθεί φίλτρα χρώματος για εξαιρετική χρωματική απόδοση, ώστε να πραγματοποιούνται φωτεινότερες και σαφέστερες εικόνες.κάνοντας αυτή την οθόνη βέλτιστη για χρήση σε εφαρμογές πολυμέσων.Οπταμικές προβολές είναι σε όλες τις κατευθύνσεις.Χωρίς LED ελεγκτή που οδηγεί το φως του φόντου.Προδιαγραφή του ρυθμού μεταφοράς EDP: 2.7Gbps / 2 λωρίδες 8bit.

* Τύπος αποθεματικού
* Διασύνδεση eDP
* Ανταπόκριση υψηλής ταχύτητας
* 6-bit (Hi-FRC) βάθος χρώματος, εμφάνιση 16.7M χρώματα
* Ενσωματωμένος τύπος οροφής (LED)
* Συμβατό με RGB98% και NTSC45% (NTSC72% είναι επίσης διαθέσιμο)
* Υψηλή αναλογία φωτεινότητας και αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
* DE (ενεργοποίηση δεδομένων) μόνο
* Χωρίς Rohs και Halogen
* TEO 6.0, ES6.0 Συμμόρφωση
* Διόρθωση γάμμα

Χαρακτηριστικά:

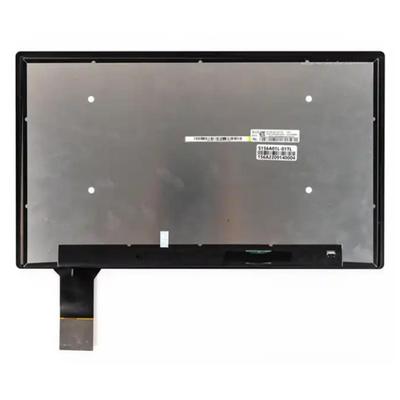

Η USB PCAP TFT οθόνη 15.6 ιντσών, Κίνα εξωτερική οθόνη LCD EDP 15.6 ιντσών TFT με 1000 νιτ φωτεινότητα επιφάνειας Προϊόν Ιμαγεία

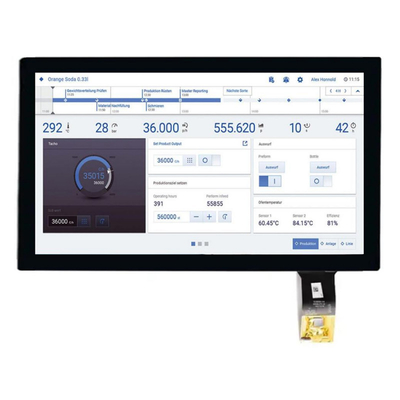

Η USB PCAP TFT οθόνη 15.6 ιντσών, Κίνα εξωτερική οθόνη LCD EDP 15.6 ιντσών TFT με 1000 νιτ φωτεινότητα επιφάνειας ΠροϊόνΣχεδίαση

Εισαγωγή στην eDP και τις διαφορές της από την DP

Το Embedded DisplayPort (eDP) είναι μια διεπαφή πάνελ επόμενης γενιάς που αναπτύχθηκε από τη Video Electronics Standards Association (VESA) για εφαρμογές κινητής τηλεφωνίας,που όχι μόνο υπερέχει από την παραδοσιακή διεπαφή διαφορικού σήματος χαμηλής τάσης (LVDS), αλλά προσθέτει επίσης πολλά νέα χαρακτηριστικά για τη μείωση της κατανάλωσης ενέργειας του συστήματος στην τελευταία έκδοση 1.4 προδιαγραφής,η οποία αναμένεται να επιταχύνει την επέκταση της διείσδυσης του eDP στην αγορά κινητών συσκευώνΤο 2008, η βιομηχανία υπολογιστών κυκλοφόρησε για πρώτη φορά ένα νέο πρότυπο διεπαφής μετάδοσης βίντεο - ενσωματωμένο DisplayPort, γνωστό και ως eDP, για να καλύψει τις ανάγκες των ενσωματωμένων πάνελ οθόνης.Η eDP αντικαθιστά σταδιακά την παλιά διεπαφή μετάδοσης διαφορικού σήματος χαμηλής τάσης (LVDS)Μπορείτε εύκολα να βρείτε εφαρμογές eDP σε μια ποικιλία προϊόντων με ενσωματωμένα πάνελ οθόνης, συμπεριλαμβανομένων των all-in-one υπολογιστών,φορητοί υπολογιστές, ή δισκία.

Το eDP προέρχεται από το πρότυπο DisplayPort και με την πάροδο του χρόνου, το eDP έχει εξελιχθεί σε μια σειρά μοναδικών χαρακτηριστικών για εφαρμογές ενσωματωμένων οθονών.Το πρόγραμμα αυτό, που δημοσιεύθηκε από την Ένωση Προτύπων Βίντεο Ηλεκτρονικών Συσκευών (VESA) στα τέλη του 2012, περιλαμβάνει πολλά νέα χαρακτηριστικά για τη μείωση της κατανάλωσης ενέργειας του συστήματος.Οι περισσότεροι άνθρωποι δεν είναι πολύ ενήμεροι για τις διαφορές μεταξύ DisplayPort και eDP, αλλά τα παρακάτω θα συγκρίνουν τη σχέση και τις διαφορές μεταξύ των δύο,και να εξηγήσει τα μοναδικά χαρακτηριστικά και τα οφέλη του eDP.

Ανατρέξτε στο πρότυπο DisplayPort για να ορίσετε την προδιαγραφή eDP

Αν θέλετε να καταλάβετε το eDP, πρέπει πρώτα να καταλάβετε τι είναι το DisplayPort.Το eDP αναφέρεται πλήρως στο DisplayPortΤι είναι το DisplayPort; DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applicationsΣε σύγκριση με την παλιά διεπαφή, το DisplayPort έχει πολλά πλεονεκτήματα, επειδή υιοθετεί σύνδεση εναλλασσόμενου ρεύματος και σχεδιασμό μετατόπισης χαμηλής τάσης,που είναι συμβατό με διαδικασίες υπομικρόνων και μπορεί να ενσωματωθεί απευθείας σε διάφορα στοιχεία εξόδου εικόνας, όπως η κεντρική μονάδα επεξεργασίας (CPU), η μονάδα γραφικών γραφικών (GPU), ο επεξεργαστής εφαρμογών (Application Processor), κλπ. Στο σημείο λήψης του σήματος βίντεο,μπορεί επίσης να εφαρμοστεί απευθείας στον σύνθετο και εξαιρετικά ολοκληρωμένο ελεγκτή χρόνου Scalar και LCD (TCON)Το DisplayPort (συμπεριλαμβανομένου του eDP) είναι το μόνο βιντεοσύνδεσμο που χρησιμοποιεί πακέτα για τη μετάδοση πληροφοριών βίντεο και ήχου,Έτσι νέα χαρακτηριστικά μπορούν να προστεθούν συνεχώς διατηρώντας καλή συμβατότητα προς τα πίσω.

το DisplayPort (συμπεριλαμβανομένου του eDP) είναι το καλύτερο διαθέσιμο περιβάλλον οθόνης απόδοσης, ικανό να μεταδίδει 60 πλάνα ανά δευτερόλεπτο και 30 bit χρωματικά δεδομένα σε πάνελ ανάλυσης 4K,και είναι η μόνη διεπαφή οθόνης που μπορεί να οδηγήσει πολλαπλές οθόνες με μια ενιαία συσκευή εξόδου μέσω ενός κόμβου ή μιας αλυσίδας δέντρων (eDP δεν το υποστηρίζει)Το DisplayPort μπορεί επίσης να χρησιμοποιηθεί με μια ποικιλία από εξωτερικούς προσαρμογείς οθόνης (dongles), όπως το DisplayPort σε VGA, DVI ή HDMI.

Το τσιπ επεξεργασίας εικόνας μπορεί να υποστηρίξει τόσο το DisplayPort όσο και το eDP με το ίδιο φυσικό στρώμα εξόδου.Η μεγαλύτερη διαφορά είναι ότι το eDP είναι σχεδιασμένο ειδικά για περιβάλλοντα όπως φορητοί υπολογιστές και tablets που χρησιμοποιούν μπαταρίες.Ως εκ τούτου, η αποδοτικότητα ενέργειας είναι πολύ σημαντική για το eDP και δεν υποστηρίζει οθόνη πολλαπλών οθόνων.

Όπως και το DisplayPort, το eDP έχει τρεις βασικές αρχιτεκτονικές

Η ακόλουθη είναι μια σύντομη περιγραφή της βασικής αρχιτεκτονικής του DisplayPort, συμπεριλαμβανομένης της κύριας σύνδεσης, του βοηθητικού καναλιού και της εκπαίδευσης σύνδεσης του DisplayPort.Κύρια κανάλια μετάδοσης οπτικοακουστικών δεδομένων, το DisplayPort χρησιμοποιεί σήματα συνδεδεμένα με εναλλασσόμενο ρεύμα που είναι συμβατά με τις διεργασίες ημιαγωγών υπομικρών που χρησιμοποιούνται σήμερα ή στο μέλλον.Το πρωτόκολλο κωδικοποίησης δεδομένων χρησιμοποιεί την ίδια μέθοδο κωδικοποίησης 8b/10b με άλλες διαδοχικές διεπαφές μετάδοσης δεδομένων όπως Universal Sequence Bus (USB), PCI Express (PCIe), SATA κ.λπ., μέσω των οποίων απαιτείται μόνο ένα ζευγάρι ζευγών διαφορικών σημάτων για την ταυτόχρονη μετάδοση δεδομένων και σήματος ρολογιού, σε αντίθεση με το LVDS, το DVI,HDMI και άλλες ώρες που απαιτούν ανεξάρτητες γραμμές ρολογιούΕπιπλέον, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, βελτιώνοντας τις επιδόσεις της ασύρματης μετάδοσης του συστήματος και μειώνοντας την ανάγκη σχεδιασμού προστασίας RFI.

Οι συνδέσεις του προτύπου DisplayPort αποτελούνται από τέσσερα ζεύγη διαφορικών γραμμών σήματος, ή τέσσερις κύριες λωρίδες, που μεταδίδουν δεδομένα βίντεο μέσω των κύριων λωρίδων,και μπορεί να επιλεγεί για τη μετάδοση δεδομένων χρησιμοποιώντας έναΕπιπλέον, το DisplayPort ορίζει τρεις διαφορετικούς ρυθμούς μετάδοσης, ο καθένας με την επιλογή των 1,62 Gbit/s, 2,7 Gbit/s ή 5,4 Gbit/s.Δεδομένου ότι το DisplayPort χρησιμοποιεί τη μέθοδο κωδικοποίησης 8b/10b, η οποία θα προσθέσει μερικά περισσότερα bits δεδομένων μετά την κωδικοποίηση, ο μέγιστος ρυθμός μεταφοράς δεδομένων που μπορεί να υποστηριχθεί είναι: (4 κανάλια) x (5,4 Gbit/s ανά λωρίδα) x (8/10 Coding Overhead) = 17,28 Gbit/s.Ένα σημαντικό χαρακτηριστικό του DisplayPort είναι ότι σε αντίθεση με άλλες διεπαφές μεταφοράς βίντεο, ο ρυθμός μεταφοράς δεν αλλάζει με τον ρυθμό των pixel, χρησιμοποιεί σταθερό ρυθμό μεταφοράς, παρόμοιο με ένα κανονικό κανάλι μεταφοράς δεδομένων, έτσι ώστε να μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές,όπως οθόνες πολλαπλών οθόνων με διαφορετικές απαιτήσεις ροής χρόνουΕπιπλέον, η χρήση σταθερού ρυθμού μετάδοσης μπορεί επίσης να βελτιστοποιήσει τον σχεδιασμό των κυκλωμάτων που σχετίζονται με τη διεπαφή μεταφοράς υψηλών ταχυτήτων,και το φαινόμενο των ηλεκτρομαγνητικών παρεμβολών (EMI) και RFI είναι πιο προβλέψιμοΟι εικόνες DisplayPort μεταδίδονται σε μικροπακέτα με κατάλληλα διαστήματα για να προσαρμοστούν στο ρυθμό ρολογιού των pixel.Πληροφορίες σχετικά με το ρυθμό δειγματοληψίας της ροής ήχου, Ακουστική ροή και δεδομένα χαρακτηριστικών κύριας ροής, όπως τα pixel rate εικόνας, το video framing και τα δεδομένα χρονισμού οθόνης).

Διάδρομοι AUX για τη μετάδοση ρυθμίσεων και οδηγιών

Ο συνδετήρας DisplayPort περιέχει επίσης ένα ανεξάρτητο βοηθητικό κανάλι διμερούς μετάδοσης, που ονομάζεται κανάλι AUX ή AUX για συντομία,που χρησιμοποιεί δύο διαφορικές γραμμές σήματος με ρυθμό ενιαίας κατεύθυνσης μόνο περίπου 1Mbit/s για τη μετάδοση ρυθμίσεων και εντολών ελέγχου, και θα συζητηθούν αργότερα για περαιτέρω χρήση στο eDP.Η χρήση του AUX περιλαμβάνει την ανάγνωση των πληροφοριών Extended Display Capability Identification (EDID) για να εξασφαλιστεί η σωστή μορφή εικόνας (άλλες διεπαφές όπως LVDS, VGA, DVI και HDMI μεταδίδονται μέσω I2C) Διαβάστε το περιεχόμενο των στοιχείων DisplayPort που υποστηρίζονται από την οθόνη, όπως ο αριθμός των κύριων καναλιών, τα ποσοστά μεταφοράς και άλλα στοιχεία.Ορίστε διάφορες διαμορφώσεις οθόνης scratchpadsΤο EDID είναι ομοιόμορφα καθορισμένο και δεν έχει καμία σχέση με τη διεπαφή εμφάνισης.και τα άλλα scratchpads βρίσκονται στο DPCD (DisplayPort Configuration Data) scratchpad στο δέκτη DisplayPortΗ διαδικασία σύνδεσης συμβάλλει στην ενίσχυση της αξιοπιστίας των κύριων καναλιών.Η σύνδεση είναι η διαδικασία με την οποία ο διαβιβαστής και ο δέκτης DisplayPort δημιουργούν σύνδεση πριν από τη μετάδοση των δεδομένωνΒασικά, κατά τη διάρκεια της διαδικασίας σύνδεσης,ο πομπός ρυθμίζει τα διαφορετικά πλάσματα κυματισμού τάσης και άλλα χαρακτηριστικά σήματος (πρώτη έμφαση) μέχρι να ρυθμιστεί στο ιδανικό επίπεδο στον δέκτηΟ πομπός και ο δέκτης επικοινωνούν μεταξύ τους μέσω AUX για να καθορίσουν αν η σύνδεση είναι επιτυχής, και η σύνδεση μπορεί να αυξήσει την αξιοπιστία του κύριου καναλιού,μείωση των σφαλμάτων δεδομένων, και αντισταθμίζουν τις ηλεκτρικές διαφορές που προκαλούνται από διαφορετικά μήκη και τύπους καλωδίων,ειδικά οι διαφορές που προκαλούνται από τη δρομολόγηση του σήματος στην πλακέτα συστήματος του πομπού και του δέκτηΗ σύνδεση αρχίζει να λειτουργεί μόλις ενεργοποιηθεί η σύνδεση DisplayPort.,και πριν από τη μετάδοση των δεδομένων βίντεο, η σύνδεση μεταδίδει μια σειρά ειδικών προτύπων δεδομένων,και η πηγή μπορεί να στείλει τέσσερα διαφορετικά πλάσματα σήματος και τέσσερα διαφορετικά επίπεδα χαρακτηριστικών σήματοςΗ όλη διαδικασία σύνδεσης μπορεί να διαρκέσει από 500 μικροδευτερόλεπτα έως λίγα μικροδευτερόλεπτα, ανάλογα με το πόσες προσαρμογές γίνονται.
Συνεχίζεται (Ελέγξτε το προϊόν των 15,6 ιντσών.)
