Λεπτομέρειες:
|
| Κλειδιά: | 13.3 ιντσών TFT LCD οθόνη | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| Μέγεθος LCD: | 305.1 x 178,5 x 2,45 mm (π/ο Touch) | LCD με την αφή: | 327.2 x 215,2 x 6,3 mm (με άγγιγμα) |
| Ενεργός χώρος: | 2930,76 x 165,24 mm | Διεπαφή LCD: | EDP |
| Διεπαφή CTP: | USB | Εικόνα αφής: | CTP (προωθητική χωρητική οθόνη αφής) |
| Φωτεινότητα επιφάνειας: | 300 cd/m2 - 1000 cd/m2 | Εργασιακή θερμοκρασία: | -10℃ σε +60℃ |
| Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
| Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Διάρκεια ζωής οδηγήσεων: | 30.000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εικονική οθόνη LCD TFT 13,3 ιντσών,13.3 ιντσών TFT LCD οθόνη |
||
13.3 ίντσες TFT LCD οθόνη με προγραμματισμένη χωρητική επαφή, EDP TFT LCD οθόνη 13,3 ίντσες FHD 1920 * 1080 ανάλυσηΠεριγραφή του προϊόντος
Η οθόνη SFTO1330JD-7057A-CT TFT LCD είναι ένα 13,3 ιντσών μοντέλο TFT LCD ενεργού χρώματος που χρησιμοποιεί αμορφά TFT ̇s από πυρίτιο (Τρανζιστόρες λεπτού φιλμ) ως ενεργητικές συσκευές μετάδοσης.Το μοντέλο οθόνης LCD TFT SFTO1330JD-7057A-CT διαθέτει 13.3 ίντσες διαγώνια μετρούμενη ενεργή περιοχή με ανάλυση Full-HD (1920 οριζόντια με 1080 κατακόρυφη συστοιχία pixel).ΚΑΛΕΙΟΣ κουκίδες που είναι διατεταγμένες σε κάθετη λωρίδα και η ενότητα αυτή μπορεί να εμφανίσει 16.7M ((Στρογγυλοποιημένο) ((6bit+2FRC) χρώματα και χρωματική γκάμα 72%.
Η οθόνη LCD SFTO1330JD-7057A-CT TFT παρουσιάζει γραφικά και κείμενα σε ένα 1920×3×1080 dotpanel με 16,7M χρώματα χρησιμοποιώντας το eDP (Embedded Display Port) Ver1.2 interface και παρέχοντας +3.Τροφοδοτική τάση 3VDC για οδήγηση πίνακα TFT-LCD.Σε αυτή την οθόνη οθόνης SFTO1330JD-7057A-CT TFT LCD, έχουν ενσωματωθεί φίλτρα χρώματος για εξαιρετική χρωματική απόδοση για να πραγματοποιηθούν φωτεινότερες και σαφέστερες εικόνες,κάνοντας αυτή την οθόνη βέλτιστη για χρήση σε εφαρμογές πολυμέσων.Οπταμικές προβολές είναι σε όλες τις κατευθύνσεις.Χωρίς LED ελεγκτή που οδηγεί το φως του φόντου.Προδιαγραφή του ρυθμού μεταφοράς EDP: 2.7Gbps / 2 λωρίδες 8bit.
* Τύπος αποθεματικού
* Διασύνδεση eDP
* Ανταπόκριση υψηλής ταχύτητας
* 6-bit (Hi-FRC) βάθος χρώματος, εμφάνιση 16.7M χρώματα
* Ενσωματωμένος τύπος οροφής (LED)
* Συμβατό με RGB98% και NTSC45% (NTSC72% είναι επίσης διαθέσιμο)
* Υψηλή αναλογία φωτεινότητας και αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
* DE (ενεργοποίηση δεδομένων) μόνο
* Χωρίς Rohs και Halogen
* TEO 6.0, ES6.0 Συμμόρφωση
* Διόρθωση γάμμα
Χαρακτηριστικά:
| Κλειδιά: | 13.3 ιντσών TFT LCD οθόνη | Ψήφισμα: | 1920*1080 Pixels |
|---|---|---|---|
| Μέγεθος οθόνης LCD: | 305.1 X 178,5 X 2,45 mm (με άγγιγμα) | LCD με άγγιγμα: | 327.2 × 215,2 × 6,3 mm (με άγγιγμα) |
| Ενεργός χώρος: | 2930,76 X 165,24 χιλιοστά. | Διασύνδεση LCD: | ΕΠΠ |
| Διασύνδεση CTP: | USB | Εικόνα αφής: | CTP (προωθητική χωρητική οθόνη αφής) |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 - 1000 Cd/m2 | Εργασιακή θερμοκρασία: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης | -20°C έως +60°C | Τύπος οθόνης: | IPS Πλήρης γωνίες θέασης |
| Επεξεργασία επιφάνειας: | Ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Χρώμα εμφάνισης: | 16.7 M | Διάρκεια ζωής LED: | 30,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |

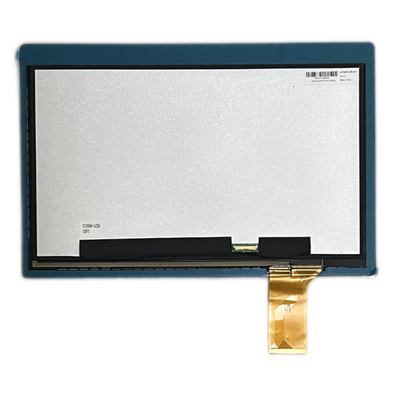

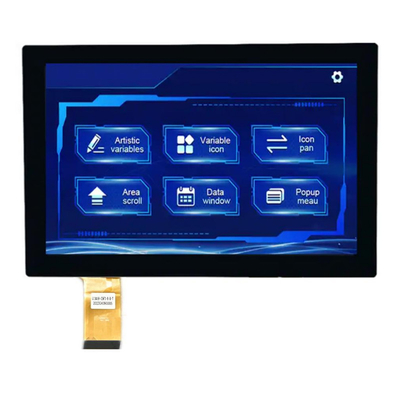

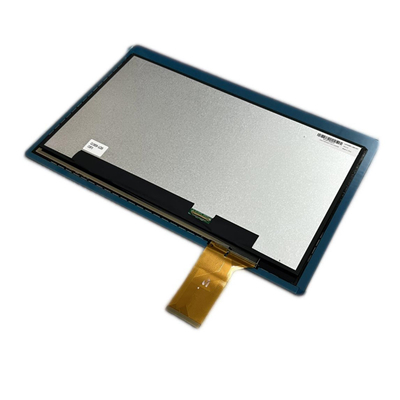

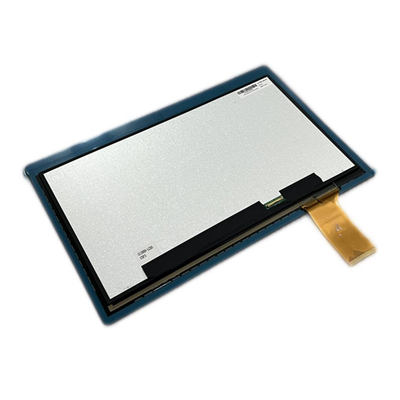

13.3 ίντσες TFT LCD οθόνη με προγραμματισμένη χωρητική επαφή, EDP TFT LCD οθόνη 13,3 ίντσες FHD 1920*1080 ανάλυση προϊόν Iμαγεία
13.3 ίντσες TFT LCD οθόνη με προγραμματισμένη χωρητική επαφή, EDP TFT LCD οθόνη 13,3 ίντσες FHD 1920*1080 ανάλυση προϊόνΣχεδίαση
Ορισμός καρφίτσης οθόνης
1 NC Καμία σύνδεση
2 H-GND Γη
3 LAN1_N Συμπληρωματική σύνδεση σήματος _Lane1
4 LAN1_P Αληθινή σύνδεση σήματος _Lane1
5 H-GND Γη
6 LAN0_N Συμπληρωματική σύνδεση σήματος _Lane0
7 LAN0_P Αληθινή σύνδεση σήματος _Lane0
8 H-GND Γη με υψηλές ταχύτητες
9 AUXP Αληθινή σύνδεση σήματος _Βοηθητικό κανάλι
10 AUXN Συμπληρωματικός σύνδεσμος σήματος _Βοηθητικό κανάλι
11 H-GND Ground
12 Ηλεκτρική τροφοδοσία LCD_VCC, 3,3V (τυπικό)
13 Ηλεκτρική τροφοδοσία LCD_VCC, 3,3V (τυπικό)
14 Ενεργοποίηση αυτοεξέτασης BIST Panel
15 H-GND Γη
16 H-GND Γη
17 HPD HPD ((Hot Plug Detect) Σημαντική καρφίτσα
18 BL_GND Γη υψηλών ταχυτήτων
19 BL_GND Γη υψηλών ταχυτήτων
20 BL_GND Γη υψηλής ταχύτητας
21 BL_GND Γη υψηλών ταχυτήτων
22 BL_EN Πίσω φωτισμός ενεργοποιημένος/αποσβημένος
23 BL_PWM Πίσω φωτισμός
24 NC Καμία σύνδεση
25 NC Καμία σύνδεση
26 Δύναμη φώτισης πίσω BL_PWR
27 Δύναμη φώτισης πίσω BL_PWR
28 Δύναμη φώτισης πίσω BL_PWR
29 Δύναμη φώτισης πίσω BL_PWR
30 NC Καμία σύνδεση
Ορισμός PCAB USB Pin
1 VCC
Δύο USB-
3 USB+
4 GND
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική επαφή (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, θραυσμένο γυαλί, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία+αινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix και ούτω καθεξής
4Διασύνδεση: I2C, USB, RS232
