Λεπτομέρειες:
|
| Κλειδιά: | 21.5 ιντσών PCAP TFT οθόνη | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| Μέγεθος οθόνης LCD: | 495.6 x 292,2 x 10,57 mm (π/ο Touch) | LCD με αφής: | 526 x 324 x 15,16 mm (με άγγιγμα) |
| Ενεργός χώρος: | 476.064 ((H) x 267.786 ((V) mm | Διεπαφή LCD: | Επενδύσεις |
| Διεπαφή CTP: | USB | Εικόνα αφής: | CTP (προωθητική χωρητική οθόνη αφής) |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 | Εργασιακή θερμοκρασία.: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
| Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης FHD PCAP TFT,Δείκτης LVDS PCAP TFT,21.5 ιντσών PCAP TFT οθόνη |
||
** Κατεβάστε το δελτίο δεδομένων **
SFTO2150SM-7048A3CT Προδιαγραφή.pdf
PCAP TFT οθόνη 21,5 ιντσών FHD 1920*1080 Ανάλυση, LVDS 21,5 ιντσών TFT LCD οθόνη με ενσωματωμένο οδηγό φώτων LED Περιγραφή του προϊόντος
Η οθόνη LCD TFT SFTO2150SM-7048A3CT PCAP είναι ένα 21,5 ιντσών μοντέλο LCD TFT ενεργού χρώματος που χρησιμοποιεί αμορφά τρισδιάστατα τρισδιάστατα τρισδιάστατα τρισδιάστατα του πυριτίου (Thin Film Transistors) ως ενεργητική συσκευή μεταγωγής.Το μοντέλο οθόνης LCD SFTO2150SMT-7048A-CT PCAP TFT έχει 21.5 ίντσες διαγώνια μετρούμενη ενεργή περιοχή με ανάλυση Full-HD (1920 οριζόντια με 1080 κάθετα πίκσελ).ΚΑΛΕΙΟΣ κουκίδες που είναι διατεταγμένες σε κάθετη λωρίδα και η ενότητα αυτή μπορεί να εμφανίσει 16.7M ((Στρογγυλοποιημένο) ((6bit+2FRC) χρώματα και χρωματική γκάμα 72%.
Η οθόνη SFTO2150SM-7048A3CT PCAP TFT παρουσιάζει γραφικά και κείμενα σε 1920×3×1080 πίνακα με 16,7M χρώματα χρησιμοποιώντας διπλό κανάλι LVDS, 8 bits RGB εισόδου δεδομένων και παροχή +3.Τροφοδοτική τάση 3VDC για οδήγηση πίνακα TFT-LCD.Σε αυτή την οθόνη οθόνης SFTO2150SM-7048A3CT TFT LCD, έχουν ενσωματωθεί φίλτρα χρώματος για εξαιρετική χρωματική απόδοση για να πραγματοποιηθούν φωτεινότερες και σαφέστερες εικόνες,κάνοντας αυτή την οθόνη βέλτιστη για χρήση σε εφαρμογές πολυμέσωνΟι βέλτιστες θέσεις είναι προς όλες τις κατευθύνσεις.
* Τύπος αποθεματικού
* Διασύνδεση LVDS
* Ανταπόκριση υψηλής ταχύτητας
* 6-bit (Hi-FRC) βάθος χρώματος, εμφάνιση 16.7M χρώματα
* Ενσωματωμένος τύπος οροφής (LED)
* Συμβατό με RGB98% και NTSC45% (NTSC72% είναι επίσης διαθέσιμο)
* Υψηλή αναλογία φωτεινότητας και αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
* DE (ενεργοποίηση δεδομένων) μόνο
* Χωρίς Rohs και Halogen
* TEO 6.0, ES6.0 Συμμόρφωση
* Διόρθωση γάμμα
Χαρακτηριστικά:
| Κλειδιά: | 21.5 ίντσες PCAP TFT οθόνη | Ψήφισμα: | 1920*1080 Pixels |
|---|---|---|---|
| Μέγεθος οθόνης LCD: | 495.6 X 292.2 X 10,57 mm (χωρίς άγγιγμα) | LCD με άγγιγμα: | 526 X 324 X 15,16 mm (με άγγιγμα) |
| Ενεργός χώρος: | 476.064 ((H) X 267.786 ((V) mm | Διασύνδεση LCD: | Επενδύσεις |
| Διασύνδεση CTP: | USB | Εικόνα αφής: | CTP (προωθητική χωρητική οθόνη αφής) |
| Φωτεινότητα επιφάνειας: | 1000 Cd/m2 | Εργασιακή θερμοκρασία: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης | -20°C έως +60°C | Τύπος οθόνης: | IPS Πλήρης γωνίες θέασης |
| Επεξεργασία επιφάνειας: | Ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Χρώμα εμφάνισης: | 16.7 M | Διάρκεια ζωής LED: | 30,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |

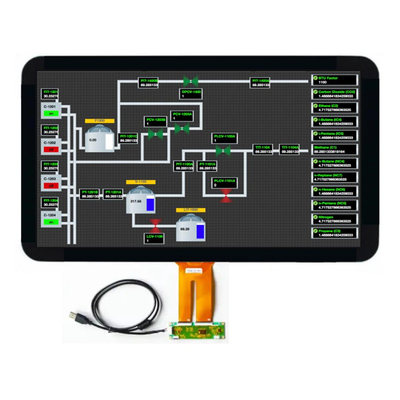

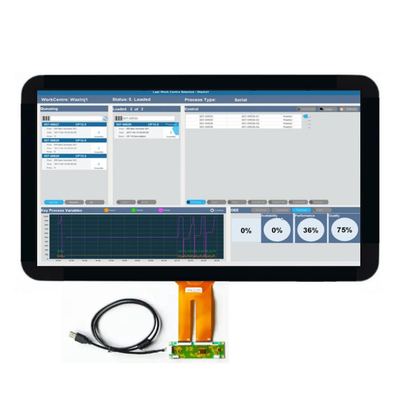

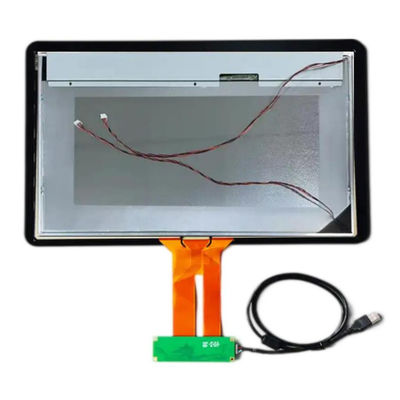

PCAP TFT οθόνη 21,5 ιντσών FHD 1920*1080 Ανάλυση, LVDS 21,5 ιντσών TFT LCD οθόνη με ενσωματωμένο οδηγό φώτων LED Πσημείο Ιμαγεία
PCAP TFT οθόνη 21,5 ιντσών FHD 1920*1080 Ανάλυση, LVDS 21,5 ιντσών TFT LCD οθόνη με ενσωματωμένο οδηγό φώτων LED ΠροϊόνΣχεδίαση
Ορισμός καρφίτσης οθόνης
1 RxO0- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
2 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO0+ (Data Odd)
3 RxO1- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
4 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO1+ (Data Odd)
5 RxO2- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
6 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO2+ (Data Odd)
7 GND Ground
8 RxOCLK- αρνητική είσοδος διαφορικού ρολογιού LVDS (απομονωμένο ρολόι)
9 RxOCLK+ θετική είσοδος διαφορικού ρολογιού LVDS (απομονωμένο ρολόι)
10 RxO3- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
11 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO3+ (Data Odd)
12 RxE0- αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
13 RxE0+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
14 GND Ground
15 RxE1- Αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
16 RxE1+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
17 GND Ground
18 RxE2- Αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
19 RxE2+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
20 RxECLK- αρνητική είσοδος διαφορικού ρολογιού LVDS (ομοιόμορφο ρολόι)
21 RxECLK+ Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο)
22 RxE3- Αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
23 RxE3+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Καμία σύνδεση
28 Η τάση εισόδου τροφοδοσίας ηλεκτρικής ενέργειας VDD
29 Η τάση εισόδου τροφοδοσίας ηλεκτρικής ενέργειας VDD
30 Ηλεκτρική τροφοδοσία VDD
Ορισμός PCAB USB Pin
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική επαφή (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
